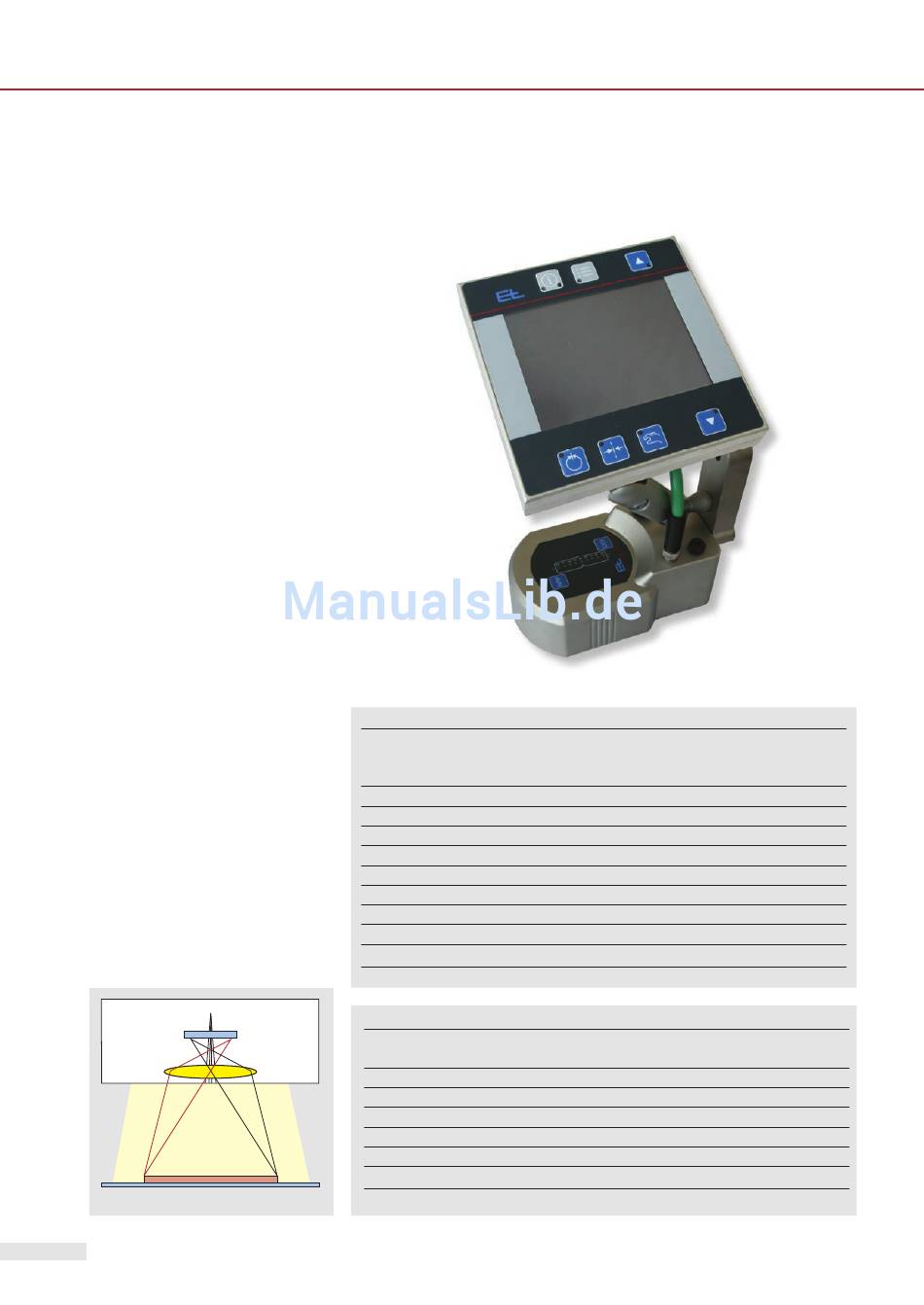

Farbliniensensor FE 52 mit ELPAD

Farbliniensensor FE 52
+
Digitaler Farbmatrixsensor zur Erfassung
von Farblinien und Farbkontrasten
+
Belichtungsregler zur Kompensation von
Verschmutzung
+
Integrierte Lichtquelle mit automatischer
Anpassung an matte und glänzende Ober-
flächen
+
Einstellbarer Suchbereich zur Ausblendung
von Störkonturen
Bedieneinheit DO 4021
+
Intuitive Bedienung mit Farbtouchdisplay
+
Echte 2D-Darstellung des Führungskriteriums
+
Einfaches Einlernen der Führungsreferenz
mittels Farbtouchdisplay
+
Anzeige der Abtastgüte
+
Bedienung von Liniensensor und Bahnlauf-
regler
+
Anschluss am FE 52 über PoE (PowerOve-
rEthernet)
Funktionsprinzip FE 52
+
12
Erhardt Leimer – Führende Technik an laufenden Bahnen
|
Technische Daten
Farbliniensensor FE 52
Betriebsspannung
Nennwert
Nennbereich
Stromaufnahme
Umgebungstemperatur
Messbereich
Auflösung
Abstand Sensor-Bahn
Scanrate
Leitungslänge zum Regler
Schutzart
Gewicht
Maße (L x B x H)
Bedieneinheit DO 4021
Betriebsspannung
wird durch Liniensensor FE52 über PoE (PowerOverEthernet) versorgt
Stromaufnahme
Umgebungstemperatur
Auflösung Display
Leitungslänge zu FE 52
Schutzart
Gewicht
Maße (L x B x H)
24 V DC
20 bis 30 V DC
300 mA DC
10 bis 50 °C
± 10 mm
0,02 mm
24 mm, ± 2 mm
200 Hz
max. 10 m
IP 45
0,75 kg
126 x 80 x 46 mm
200 mA DC
10 bis 50° C
320 x 240 Pixel
max. 20 m
IP 54
0,5 kg
100 x 100 x 29 mm
