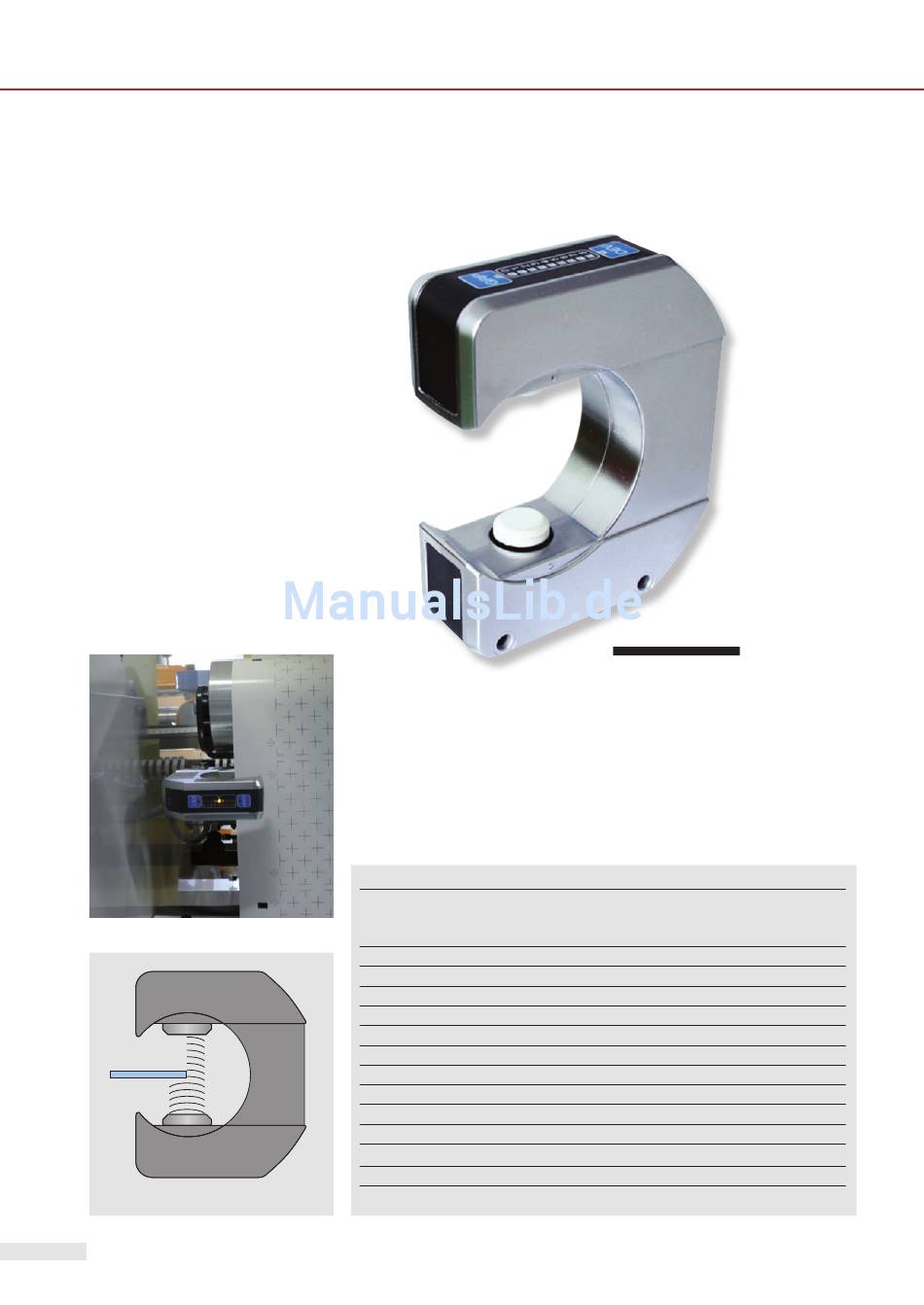

Ultraschall-Kantensensor FX 46

Ultraschall-Kantensensor FX 46
+
Kompakter Ultraschall-Kantensensor mit
digitaler Auswertung
+
Sichtbereich ±3 mm
+
Unempfindlich gegen Verschmutzung
durch Staub
+
Abtastung von schallundurchlässigen
Materialien wie Papier, Kunststoff- und
Metallfolien unabhängig von der Materi-
altransparenz
+
Interne Temperaturkompensation für
stabilen Arbeitspunkt
+
Balkenanzeige zur Darstellung der aktuellen
Kantenposition bzw. Diagnosehinweise
Funktionsprinzip FX 46
+
10
Erhardt Leimer – Führende Technik an laufenden Bahnen
|
Technische Daten
Ultraschall-Kantensensor FX 46
Betriebsspannung
Nennwert
Nennbereich (Welligkeit eingeschlossen)
Stromaufnahme
Umgebungstemperatur
Messbereich
Linearitätsabweichung (Messbereich 10 - 90 %)
Ultraschallfrequenz
Auflösung
Scanrate
Leitungslänge
Schutzart
Aufstellhöhe
Gewicht
Gabelweite
Maße (L x B x H)
Ultraschall-Kantensensor FX 46 Ultraschall-Kantensensor FX 46
24 V DC
20 bis 30 V DC
80 mA DC
10 bis 50° C
± 3 mm
± 1 %
~ 200 kHz
0,02 mm
200 Hz
max. 10 m
IP 54
0 bis 3000 m über NN
0,2 kg
30 mm
77 x 27 x 93 mm
