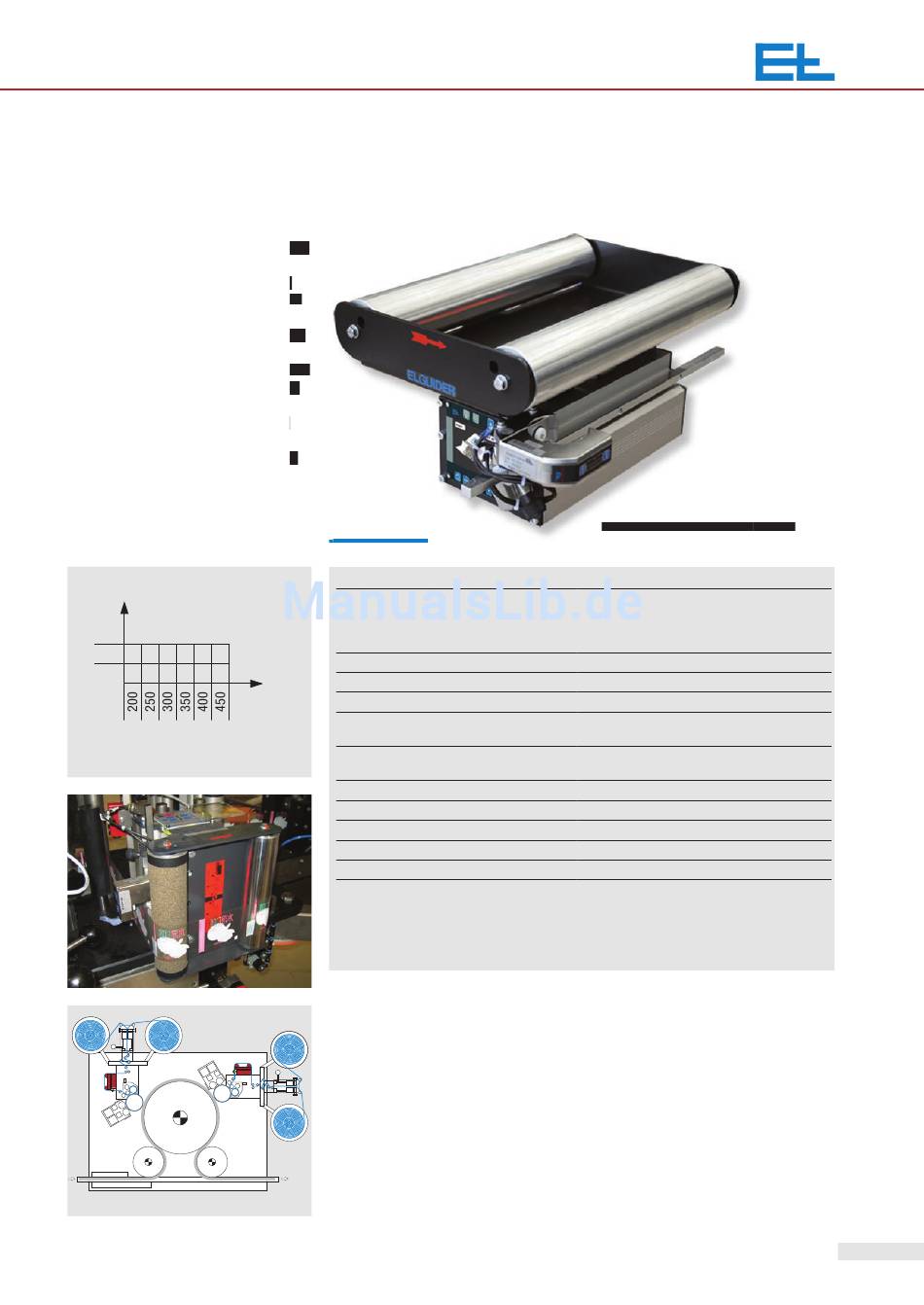

ELGUIDER DRS 22 Premium Line
+
Hochkompakter Drehrahmen mit integrierter Hochkompakter Drehrahmen mit integrierter
Bedien- und Regeltechnik
+
Einfache Anpassung an unterschiedliche Einfache Anpassung an unterschiedliche
Materialien durch Einsatz von Infrarot-Kan- Materialien durch Einsatz von Infrarot-Kan-
tensensoren (FR 46, FR 60), Ultraschall-
Kantensensor (FX 46) oder Farbliniensensor Kantensensor (FX 46) oder Farbliniensensor
(FE 52)
+
Einsetzbar bis zu einer Bahnkraft von 300 N Einsetzbar bis zu einer Bahnkraft von 300 N
+
Dynamischer Antrieb zur Korrektur hoch- Dynamischer Antrieb zur Korrektur hoch-
frequenter Einlauffehler
+
Optional Klemm- und Schneidetisch im Optional Klemm- und Schneidetisch im
Oberrahmen integrierbar
+
Einsatz in der Druck-, Hygiene- und Ver- Einsatz in der Druck-, Hygiene- und Ver-
packungsindustrie
Auswahltabelle
ELGUIDER DRS 22
LÜ
(mm)
300
I I I I I I
250
I I I I
NB
(mm)
LÜ = Übergabelänge
NB = Nennbreite
ELGUIDER DRS 22 an Etikettiermaschine
Technische Daten Technische Daten Technische Daten
DRS 22
Betriebsspannung
Nennwert
Nennbereich
Nennbereich mit Netzteil
Stromaufnahme
Nennbreite NB / Übergabelänge LÜ
Walzendurchmesser D
Nennstellweg LÜ 250 mm
Nennstellweg LÜ 300 mm
Stellgeschwindigkeit LÜ 250 mm
Stellgeschwindigkeit LÜ 300 mm
Bahnkraft NB 200/250/300/350 mm
Regelgenauigkeit
Fehlerfrequenz
Umgebungstemperatur
Schutzart
Messbereich
Infrarot-Kantensensor FR 46
Infrarot-Breitbandsensor FR 60
Ultraschall-Kantensensor FX 46
Farbliniensensor FE 52
ELGUIDER DRS 22 mit Ultraschall-Kantensensor FX 46 ELGUIDER DRS 22 mit Ultraschall-Kantensensor FX 46 ELGUIDER DRS 22 mit Ultraschall-Kantensensor FX 46
24 V DC
20 bis 30 V DC
100 bis 240 V, 50/60 Hz
max. 2,5 A DC
siehe Auswahltabelle
60/80 mm
± 14 mm
± 18 mm
100 mm/s einstellbar
115 mm/s einstellbar
max. 300 N (max. 200 N bei NB 400/450 mm)
< ± 0,1 mm (materialabhängig)
max. 8 Hz
10 bis 50° C
IP 54
± 3 mm
± 79 mm
± 3 mm
± 10 mm
