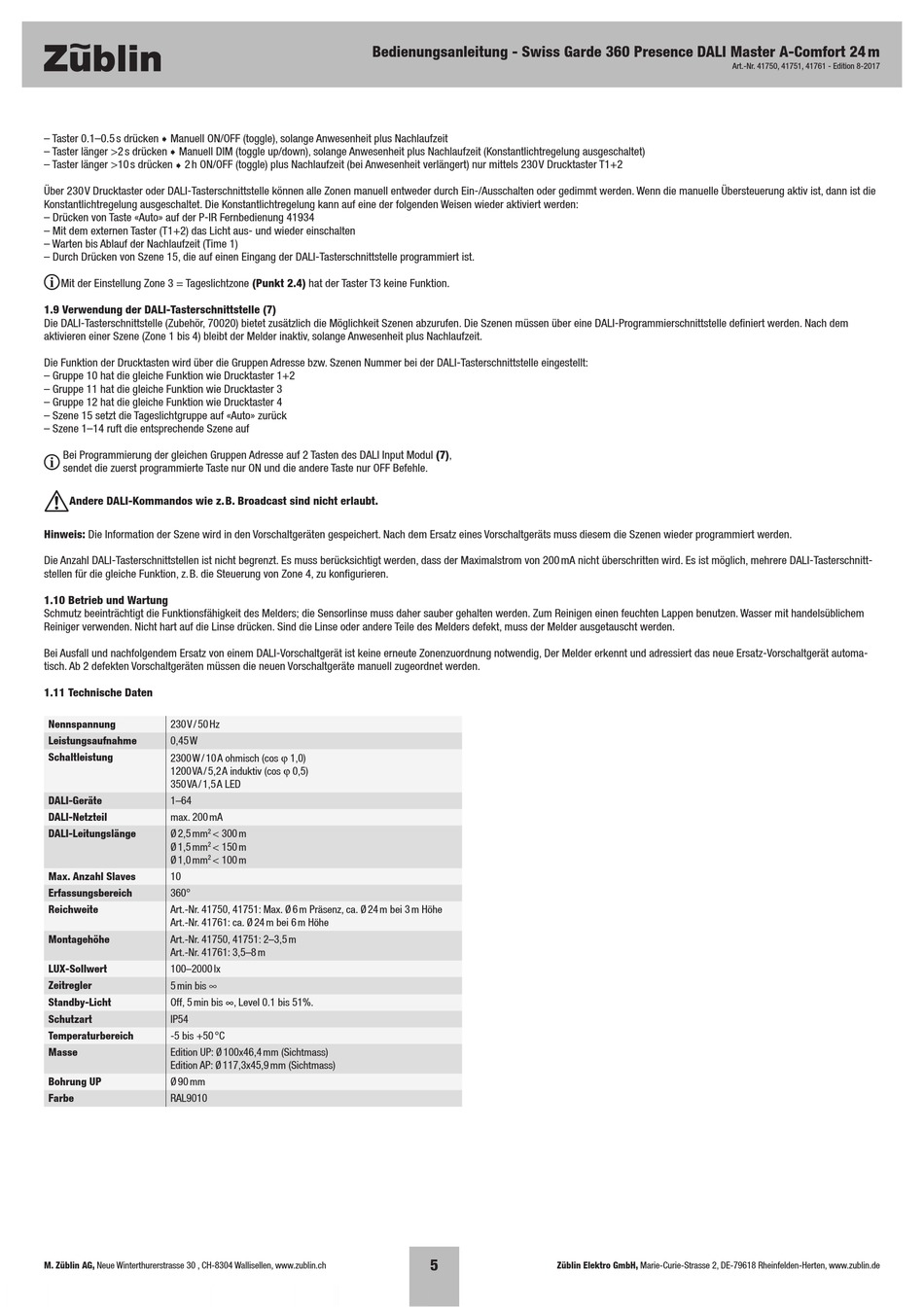

Zublin Swiss Garde 360 Presence DALI Master A-Comfort Bedienungsanleitung Seite 5

– Taster 0.1–0.5 s drücken ¶ Manuell ON/OFF (toggle), solange Anwesenheit plus Nachlaufzeit
– Taster länger >2 s drücken ¶ Manuell DIM (toggle up/down), solange Anwesenheit plus Nachlaufzeit (Konstantlichtregelung ausgeschaltet)
– Taster länger >10 s drücken ¶ 2 h ON/OFF (toggle) plus Nachlaufzeit (bei Anwesenheit verlängert) nur mittels 230 V Drucktaster T1+2
Über 230 V Drucktaster oder DALI-Tasterschnittstelle können alle Zonen manuell entweder durch Ein-/Ausschalten oder gedimmt werden. Wenn die manuelle Übersteuerung aktiv ist, dann ist die
Konstantlichtregelung ausgeschaltet. Die Konstantlichtregelung kann auf eine der folgenden Weisen wieder aktiviert werden:
– Drücken von Taste «Auto» auf der P-IR Fernbedienung 41934
– Mit dem externen Taster (T1+2) das Licht aus- und wieder einschalten
– Warten bis Ablauf der Nachlaufzeit (Time 1)
– Durch Drücken von Szene 15, die auf einen Eingang der DALI-Tasterschnittstelle programmiert ist.
Mit der Einstellung Zone 3 = Tageslichtzone (Punkt 2.4) hat der Taster T3 keine Funktion.
1.9 Verwendung der DALI-Tasterschnittstelle (7)
Die DALI-Tasterschnittstelle (Zubehör, 70020) bietet zusätzlich die Möglichkeit Szenen abzurufen. Die Szenen müssen über eine DALI-Programmierschnittstelle definiert werden. Nach dem
aktivieren einer Szene (Zone 1 bis 4) bleibt der Melder inaktiv, solange Anwesenheit plus Nachlaufzeit.
Die Funktion der Drucktasten wird über die Gruppen Adresse bzw. Szenen Nummer bei der DALI-Tasterschnittstelle eingestellt:
– Gruppe 10 hat die gleiche Funktion wie Drucktaster 1+2
– Gruppe 11 hat die gleiche Funktion wie Drucktaster 3
– Gruppe 12 hat die gleiche Funktion wie Drucktaster 4
– Szene 15 setzt die Tageslichtgruppe auf «Auto» zurück
– Szene 1–14 ruft die entsprechende Szene auf
Bei Programmierung der gleichen Gruppen Adresse auf 2 Tasten des DALI Input Modul (7),
sendet die zuerst programmierte Taste nur ON und die andere Taste nur OFF Befehle.
!
Andere DALI-Kommandos wie z. B. Broadcast sind nicht erlaubt.
Hinweis: Die Information der Szene wird in den Vorschaltgeräten gespeichert. Nach dem Ersatz eines Vorschaltgeräts muss diesem die Szenen wieder programmiert werden.
Die Anzahl DALI-Tasterschnittstellen ist nicht begrenzt. Es muss berücksichtigt werden, dass der Maximalstrom von 200 mA nicht überschritten wird. Es ist möglich, mehrere DALI-Tasterschnitt-
stellen für die gleiche Funktion, z. B. die Steuerung von Zone 4, zu konfigurieren.
1.10 Betrieb und Wartung
Schmutz beeinträchtigt die Funktionsfähigkeit des Melders; die Sensorlinse muss daher sauber gehalten werden. Zum Reinigen einen feuchten Lappen benutzen. Wasser mit handelsüblichem
Reiniger verwenden. Nicht hart auf die Linse drücken. Sind die Linse oder andere Teile des Melders defekt, muss der Melder ausgetauscht werden.
Bei Ausfall und nachfolgendem Ersatz von einem DALI-Vorschaltgerät ist keine erneute Zonenzuordnung notwendig, Der Melder erkennt und adressiert das neue Ersatz-Vorschaltgerät automa-
tisch. Ab 2 defekten Vorschaltgeräten müssen die neuen Vorschaltgeräte manuell zugeordnet werden.
1.11 Technische Daten
Nennspannung 230 V / 50 Hz
Leistungsaufnahme 0,45 W
Schaltleistung 2300 W / 10 A ohmisch (cos ϕ 1,0)
1200 VA / 5,2 A induktiv (cos ϕ 0,5)
350 VA / 1,5 A LED
DALI-Geräte
1–64
DALI-Netzteil
max. 200 mA
DALI-Leitungslänge
Ø 2,5 mm 2 < 300 m
Ø 1,5 mm < 150 m
2
Ø 1,0 mm 2 < 100 m
Max. Anzahl Slaves
10
Erfassungsbereich
360°
Reichweite
Art.-Nr. 41750, 41751: Max. Ø 6 m Präsenz, ca. Ø 24 m bei 3 m Höhe
Art.-Nr. 41761: ca. Ø 24 m bei 6 m Höhe
Montagehöhe Art.-Nr. 41750, 41751: 2–3,5 m
Art.-Nr. 41761: 3,5–8 m
LUX-Sollwert 100–2000 lx
Zeitregler 5 min bis ∞
Standby-Licht Off, 5 min bis ∞, Level 0.1 bis 51%.
Schutzart IP54
Temperaturbereich -5 bis +50 °C
Masse Edition UP: Ø 100x46,4 mm (Sichtmass)
Edition AP: Ø 117,3x45,9 mm (Sichtmass)
Bohrung UP
Ø 90 mm
Farbe
RAL9010
