PODŁĄCZENIE ELEKTRYCZNE
(część zastrzeżona wyłącznie dla wykwalifikowanych pracowników)
Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urzą-
dzenie od sieci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów
elektrycznych wewnątrz okapu:
w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.
Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:
• napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;
• instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie
(patrz dane techniczne wewnątrz okapu);
• wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami
przekraczającymi 70°C;
• instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obo-
wiązującymi przepisami;
• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamonto-
waniu okapu.
W przypadku:
• urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki
typu znormalizowanego. Przewody powinny być podłączone w następujący
sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brą-
zowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda
bezpieczeństwa.
• urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub
innego przyrządu zapewniającego odłączenie od sieci i posiadającego odle-
głość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach
nadnapięcia kategorii III.
Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasi-
lania, zgodnie z zasadami instalacji.
Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowa-
nia się do zasad dotyczących bezpieczeństwa.
ODPROWADZANIE DYMU
OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)
W tej wersji opary i dym są odprowadzane na zewnątrz przez
rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone
za pomocą rury do wylotu zewnętrznego.
Rura wylotowa powinna posiadać:
• średnicę nie mniejszą od złącza okapu.
• lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia
cofania skroplin do silnika.
• ograniczoną do minimum liczbę zagięć.
• minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia
wydajności zasysania okapu.
• Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizo-
lować.
Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jed-
nocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5
barów).
OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)
W tej wersji powietrze przepływa przez filtry węglowe i zeoli-
towe (opcjonalne) w celu oczyszczenia i ponownego wprowa-
dzenia do pomieszczenia.
Należy sprawdzić, czy filtry węglowe i zeolitowe zamontowa-
ne są na okapie, w przeciwnym razie należy je zainstalować
zgodnie ze wskazówkami dostępnymi w instrukcji montażu.
W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-
tować go, jeśli występuje na złączu wylotowym powietrza z silnika.
INSTRUKCJA MONTAŻU
część zastrzeżona wyłącznie dla personelu wykwalifikowanego
Okap może być instalowany w różnych konfiguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów in-
stalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje,
jakie należy wykonać.
FUNKCJONOWANIE
KIEDY WŁĄCZYĆ OKAP?
Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,
aby przetransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary
i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić
automatyczne wyłączenie okapu po 15 minutach pracy.
JAKĄ PRĘDKOŚĆ WYBRAĆ?
I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elek-
trycznej.
II prędkość: normalne warunki użytkowania.
III prędkość: w przypadku obecności silnych zapachów i oparów.
IV prędkość: szybkie usuwanie zapachów i oparów.
W celu zmniejszenia negatywnego wpływu na środowisko zaleca się zawsze
ustawiać minimalną prędkość odpowiednią do wymaganego poziomu zasysania.
KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?
Filtry metalowe powinny być myte co 30 godzin użytkowania.
W celu zapoznania się z innymi szczegółami patrz rozdział „KONSERWACJA".

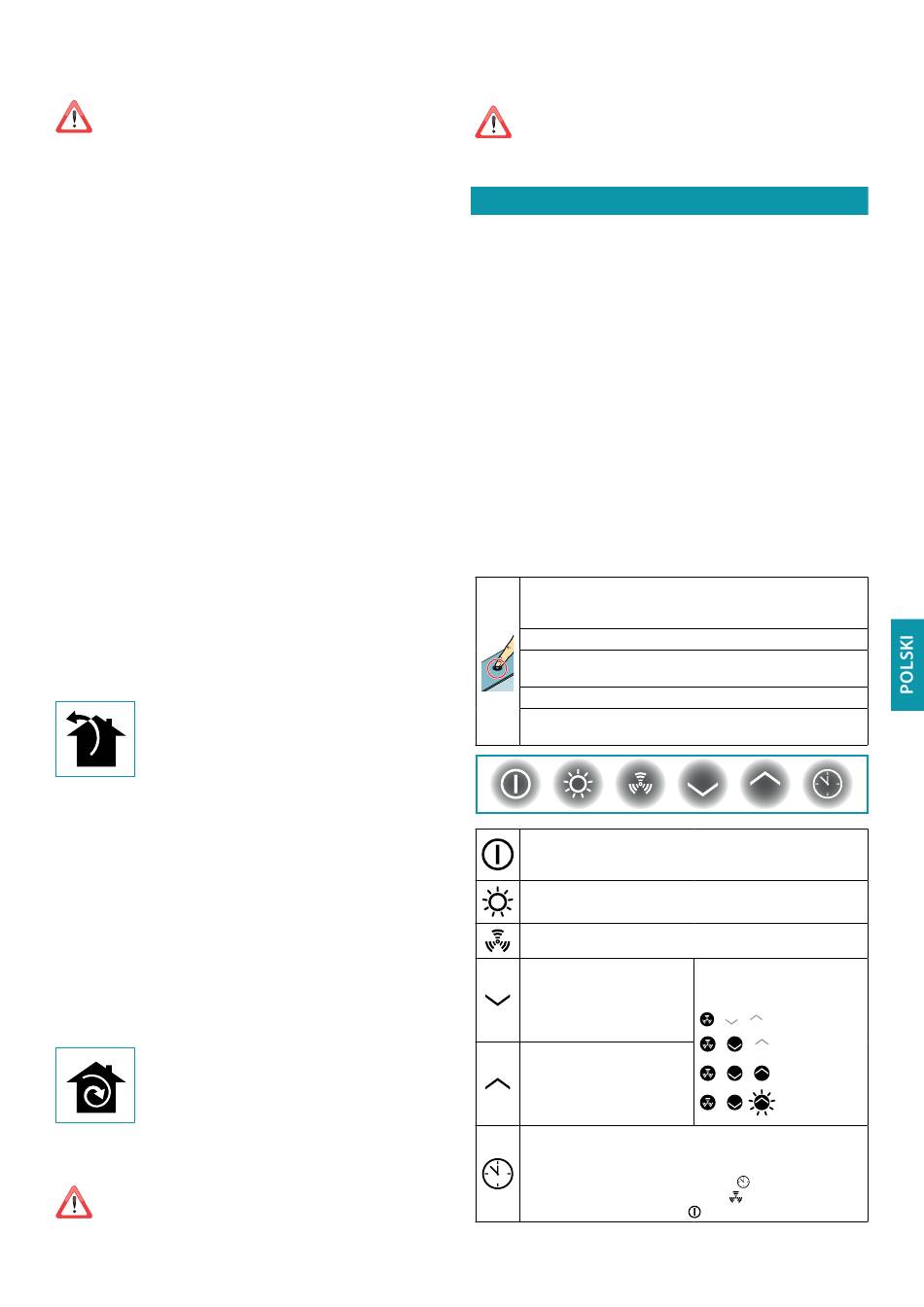

DOTYKOWY PANEL PRZYCISKOWY
Przycisk na panelu górnym
Z zamkniętym okapem: otwieranie do 1. poziomu wysokości.
Aktywacja panelu przyciskowego przedniego.
ON światło i silnik
Z otwartym okapem: zamykanie okapu
Okap w trakcie zamykania: STOP zamykania, maksymalny poziom
otwarcia
Okap w trakcie otwierania: STOP otwierania, zamykanie okapu
Okap w trakcie Zatrzymania bezpieczeństwa: RESET blokady,
maksymalny poziom otwarcia
Krótki impuls: OFF Światło i silnik; ON/OFF podświetlenie
Długi impuls: OFF podświetlenie; OFF Światło i silnik; zamknięcie
panelu
Krótki impuls: włączenie/wyłączenie światła
Długi impuls: zmiana odcienia światła z 2700K na 5600K
ON/OFF Włączenie/wyłączenie silnika
Zmniejszenie prędkości: z 4
na 1
Zwiększenie prędkości: Z 1
na 4
Prędkość 4 włącza się tylko na
kilka minut, następnie włącza się
prędkość 3.
TIMER (Led miga)
Automatyczne wyłączenie po 15 min.
Funkcja wyłącza się (Led wyłączona), jeśli:
- Ponownie naciśnie się na przycisk TIMER ( ).
- Naciśnie się na przycisk ON/OFF silnika ( ).
- Naciśnie się na ON/OFF okapu ( ).
45
Prędkości są sygnalizowane pr-
zez diody LED znajdujące się na
przyciskach::
Prędkość 1
Prędkość 2
Prędkość 3
Prędkość 4
