Conrad Electronic 3398432 Bedienungsanleitung
1:10 crawler blau
Verwandte Anleitungen für Conrad Electronic 3398432
Inhaltszusammenfassung für Conrad Electronic 3398432

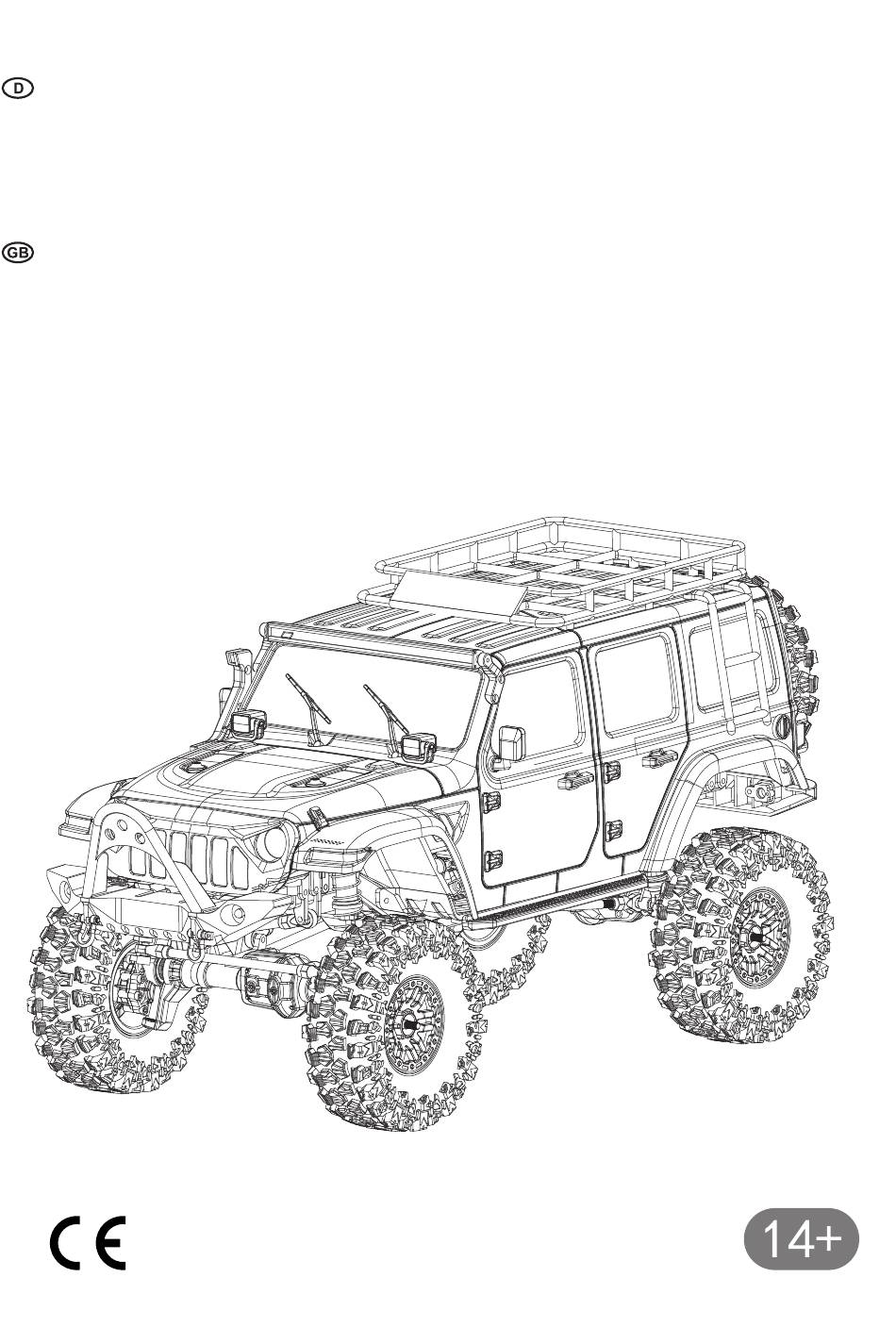

- Seite 1 Bedienungsanleitung 1:10 Crawler Blau Best.-Nr. 3398432 Seite 2 - 11 Operating Instructions 1:10 Blue Crawler Item No. 3398432 Page 12 - 21...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Bestimmungsgemäße Verwendung ........................3 Aktuelle Bedienungsanleitungen .........................3 Symbolerklärung ..............................3 Lieferumfang ................................3 Sicherheitshinweise .............................4 a) Allgemein ...............................4 b) Allgemeine Sicherheitshinweise für Batterien/Akkus ..................4 c) RC-Autoakku ..............................4 d) AAA-Akkus ..............................4 e) Aufladen des Fahrzeugakkus ........................5 f) Empfänger / Antenne .............................5 g) Sender ................................5 h) Fahren mit dem Auto .............................5 Sender .................................6 a) Übersicht ...............................6... -
Seite 3: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein Modellauto, das über die beiliegende drahtlose Fernsteuerung per Funk gesteuert werden kann. Altersempfehlung: 14 Jahre oder älter. Dieses Produkt ist kein Spielzeug. Das Produkt ist nicht für die Verwendung durch kleine Kinder ohne direkte Aufsicht eines Erwachsenen gedacht. Beachten Sie die Sicherheitshinweise in dieser Bedienungsanleitung. Diese enthalten wichtige Informa- tionen zum Umgang mit dem Produkt. Lesen Sie die gesamte Bedienungsanleitung aufmerksam durch, bevor Sie das Fahrzeug in Betrieb nehmen und bedienen. Eine Nichtbeachtung führt zu verschiedenen Gefahren; z. B. Verletzungsgefahr. 2. Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website. -
Seite 4: Sicherheitshinweise
5. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung b) Allgemeine Sicherheitshinweise für sorgfältig durch beachten Batterien/Akkus insbesondere Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung • Bewahren Sie Batterien/Akkus außerhalb der aufgeführten Sicherheitshinweise Reichweite von Kindern und Haustieren auf. Bei Informationen für einen ordnungsgemäßen Verschlucken sofort einen Arzt aufsuchen. -
Seite 5: Aufladen Des Fahrzeugakkus
f) Empfänger / Antenne • Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien / • So verhindern Sie einen möglichen Kontrollverlust: Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten. - Stellen Sie sicher, dass die Stromversorgung zum Empfänger unterbrochen ist, bevor Sie den Sender •... -
Seite 6: Sender
6. Sender a) Übersicht 1 Lenkrad 5 LED-Betriebsanzeige 9 Trimmung der Lenkung 2 Gashebel 6 Mobiltelefonhalterung 10 Schalter für die Seilwinde 3 Batteriefach 7 Schalthebel 11 Einstelltaste 4 Ein/Aus-Schalter 8 Gashebeleinstellung... -
Seite 7: Einstellungen
b) Einstellungen 3. Das Lenkservo kehrt nun seine Bewegungsrichtung um. Hinweis: Diese Einstellung ist temporär und muss Aktivieren des Tempomats eventuell wiederholt werden. • Um den Tempomat zu aktivieren, beschleunigen Sie das Fahrzeug auf die gewünschte Geschwindigkeit Einstellen und Steuern der Beleuchtung und drücken Sie die Einstelltaste (11). Die Fahrzeugbeleuchtung kann mit der Einstelltaste (11) •... -
Seite 8: Lenken
e) Lenken Hinweis: Die Abbildungen dienen nur als Referenz und können geringfügig von der im Lieferumfang enthaltenen Fernsteuerung abweichen. Nach links fahren Nach rechts fahren Vorwärts fahren Stopp Rückwärts fahren 7. Laden des RC-Autoakkus a) Laden des Autoakkus • LASSEN SIE DAS LADEGERÄT WÄHREND DES VERWENDENS NIEMALS UNBEAUFSICHTIGT. • Trennen Sie das Ladegerät nach Beendigung des Ladens von der Stromversorgung. •... -
Seite 9: Fahren
8. Fahren • Lesen Sie sich die Bedienungsanleitung (gemeinsam mit einem Elternteil, Erziehungsberechtigten oder verantwortlichen Erwachsenen, wenn Sie minderjährig Vor dem sind) sorgfältig durch. Verwenden • Überprüfen Sie das Fahrzeug auch vor oder nach jeder Verwendung auf Beschädigungen. • Vermeiden Sie das Verwenden auf öffentlichen Straßen, um Unfälle oder Verletzungen zu vermeiden. Während des Betriebs • Betreiben Sie das Fahrzeug nicht in der Nähe von Fußgängern, Kindern oder Tieren. • Vermeiden Sie kleine oder beengte Bereiche. • Stellen Sie sicher, dass alle Schrauben und Muttern sicher angezogen sind. • Schalten Sie zuerst den Sender und dann den Empfänger ein, um die Kontrolle über Vor der das Fahrzeug zu behalten. -
Seite 10: Konformitätserklärung (Doc)
10. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. • Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Geben Sie die Bestellnummer des Produkts in das Suchfeld ein. Anschließend können Sie die EU-Konformitätserklä- rung in den verfügbaren Sprachen herunterladen. 11. Entsorgung a) Produkt Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner... -
Seite 11: Technische Daten
12. Technische Daten a) Modellfahrzeug Maßstab ............1:10 Motor ..............550 gebürstet Drehzahlregler ..........60 A gebürstet Bodenfreiheit ............80 mm Radstand ............313 mm Reifenbreite vorne und hinten ......46 mm Reifendurchmesser vorne und hinten ....120 mm Spurweite ............205 mm Übersetzungsverhältnis ........25,85:1 / 64,6:1 Tuning ............... Ausrichtung vorne/hinten Neigung vorne/hinten Abmessungen (B x H x L) .........250 x 272 x 568 mm Gewicht .............ca. - Seite 12 Table of contents Page Intended use ..............................13 Up-to-date operating instructions ........................13 Explanation of symbols ............................13 Delivery content ..............................13 Safety instructions .............................14 a) General ................................14 b) General battery safety ..........................14 c) RC car battery .............................14 d) AAA (rechargeable) batteries ........................14 e) Charging the model battery .........................15 f) Receiver / antenna ............................15 g) Transmitter..............................15 h) Driving the car .............................15...
-
Seite 13: Intended Use
1. Intended use The product is a model car which can be radio-controlled via the enclosed wireless remote control system. Age Recommendation: 14 years or over. This is not a toy. This product is not intended for use by children without direct adult supervision. Observe the safety information in these operating instructions. -
Seite 14: Safety Instructions
5. Safety instructions b) General battery safety Read the operating instructions carefully and especially observe the safety • Keep batteries out of reach of children and pets. If information. If you do not follow the safety swallowed, seek medical attention immediately. instructions and information on proper •... -
Seite 15: Charging The Model Battery
• All (rechargeable) batteries should be replaced at • For best signal quality: the same time. Mixing old and new (rechargeable) - Mount the antenna is mounted perpendicular to the batteries in the device can lead to (rechargeable) model body in an upright position. battery leakage and device damage. -
Seite 16: Transmitter
6. Transmitter a) Oerview 1 Steering wheel 5 LED indicator 9 Steering trim 2 Throttle trigger 6 Mobile phone holder 10 Winch switch 3 Battery compartment 7 Gear shift 11 Setup button 4 Power switch 8 Throttle setting... -
Seite 17: Settings
b) Settings Adjusting and Controlling Lights The vehicle lights can be controlled using the setup button Activating Cruise Control (11): • To activate cruise control, accelerate the vehicle to the 1. Press and hold for 2-3 seconds to switch the lights desired speed and press the setup button (11). -
Seite 18: Steering
e) Steering Note: The images are for reference only and ,may differ slightly from the remote provided. Turn left Turn right Forward Stop Reverse 7. RC car battery charging a) Charge the car battery • NEVER LEAVE THE CHARGER UNATTENDED DURING USE. •... -
Seite 19: Driving
8. Driving • Please read the manual (with a parent, guardian, or responsible adult). Before using • Check the vehicle for damage before or after every use. • Avoid using on public streets to prevent accidents or injuries. While • Do not operate near pedestrians, children, or animals. operating •... -
Seite 20: Declaration Of Conformity (Doc)
10. Declaration of Conformity (DOC) Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau hereby declares that this product conforms to the 2014/53/EU directive. • Click on the following link to read the full text of the EU declaration of conformity: www.conrad.com/downloads Enter the product item number in the search box. -
Seite 21: Technical Data
12. Technical data a) Car Scale ..............1:10 Motor ..............550 brushed Speed controller ..........60 A brushed Ground Clearance ..........80 mm Wheelbase ............313 mm Tire-width front and rear ........46 mm Tire diameter front and rear: ......120 mm Track width ............205 mm Transmission ratio ..........25,85:1 / 64,6:1 Tuning ............... - Seite 22 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
