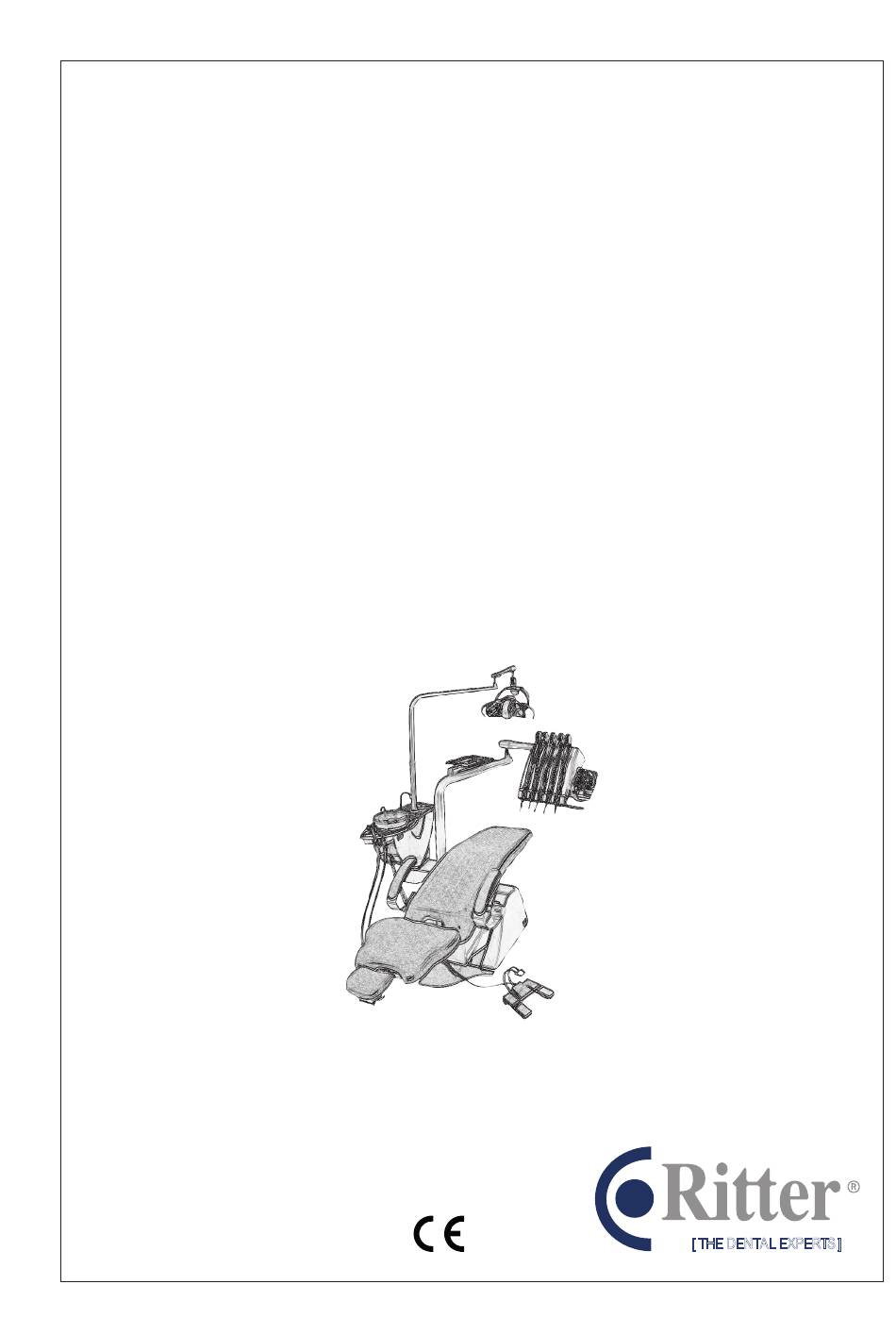

- Seite 1 Ritter R400 Smart C20-0016 2101DE Zahnärztlicher Behandlungsplatz - Installationsanleitung - Ritter Concept GmbH Freiburger Str. 45 88400 Biberach Fon: +49 7351 52 925-10 Fax: +49 7351 52 925-11 e-mail: info@ritterconcept.com 0044 [ THE DENTAL EXPERTS ] Internet: http://www.ritterconcept.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Ritter R400 Smart Inhaltsverzeichnis ............... 3 Zeichenerklärung ..............4 Zweckbestimmung/Allgemeine Richtlinien ....... 5 Sicherheitshinweise ............6 Auspacken, Aufstellen ............8 Voraussetzungen für die Installation ........9 Montage ................10 Ausziehbares Helferinnenelement (optional) ....12 Arztelement ............... 13 Tisch .................. 14 Wassereinheit .............. -
Seite 4: Zeichenerklärung
Zeichen (Symbole in Installationsanleitung) Hinweis Sicherheitshinweise Achtung Dieses Dokument richtet sich an von der Ritter Concept Spezielle Warnhinweise oder Vorsichtsmaß- GmbH auf des Produkt geschulte Servicetechniker. nahmen für dieses Produkt beachten. Die Sicherheitshinweise sind in dieser Anweisung wie folgt gekennzeichnet: GEFAHR Macht auf eine unmittelbar drohende Gefährdung... -
Seite 5: Zweckbestimmung/Allgemeine Richtlinien
Kontrollen durchzuführen. Der Anwender muss vor Gebrauch der Behandlungseinheit die Funktionssicherheit und den ordnungsgemäßen Zur Reparatur und Wartung sind nur Ritter-Techniker oder Zustand des Gerätes sicherstellen. von Ritter Concept GmbH autorisierte Techniker befugt. Ritter® Concept GmbH haftet weder direkt noch indi- rekt für etwaige Fehler oder Unterlassungen in dieser... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Ritter R400 Smart Sicherheitshinweise WARNUNG - Beschädigte Teile - Die Sicherheit und Zuverlässigkeit des Systems kann nur Wenn Teile beschädigt sind kann dies zur Folge gewährleistet werden, wenn die beschriebenen Verfahren haben, dass weitere Beschädigungen auftreten oder Personen verletzt werden. Deshalb nicht eingehalten werden. - Seite 7 Sicherheitshinweise Ritter R400 Smart Produktbezogen VORSICHT - Elektrizität - Elektrischer Schlag durch falschen Anschluss eines nicht medizinischen Systems an die Schnittstellen des Gerätes. Beim Anschluss eines IT-Gerätes an das medizinische System ist die EN 60601-1-1 zu beachten. VORSICHT - Verletzungsgefahr durch...
-
Seite 8: Auspacken, Aufstellen
Empfang der Ware mit dem Zustelldienst/Spediteur das Gerät über einen Fehlerstrom-Schutzschalter schriftlich festgehalten werden. Die erhaltene Bescheini- (FI-Schalter) zu betreiben gung ist unverzüglich an Ritter Concept GmbH einzu- • Hersteller-/Gebrauchs- und Serviceanleitungen sind zu senden, sofern der Transport durch Ritter Concept GmbH beachten. -
Seite 9: Voraussetzungen Für Die Installation
Voraussetzungen für die Installation Ritter R400 Smart Voraussetzungen für die Installation der Medien Anforderungen Wasser Absaugluft- Absaugunterdruck am menge an der Geräteeingang Spraynebel- Bei größerer Wasserhärte (>12 °dH) ist eine bei Trocken- bei Nass- Wasserenthärtungsanlage im Ionenaustauschver- kanüle absaugung absaugung fahren einzubauen. -
Seite 10: Montage
Montage Ritter R400 Smart Packstück groß • Großes Packstück vorsichtig öffnen, alle auf oder unter der Patientenliege befindlichen Teile der Einheit entfernen und sicher zur Seite legen (darunter auch Wassereinheit und Arztelement) • Das Armsystem wird befestigt an eine der Seitenwände geliefert. Vorsichtig entfernen! •... - Seite 11 Montage Ritter R400 Smart Trafo mit Versorgungsplatine Der Trafo ist vor dem Stuhl zu platzieren und anzuschließen. Abstand zur Abdeckhaube beachten! Hauptschalter Hauptsicherung Abdeckung des Anschlusskastens Anschluss für Netzleitung PE-Anschluss und Stuhlgrundplatte Absaugsteuerleitung Transformator (hinter dem Blechgehäuse) Die Sicherungen haben folgende Werte:...
-
Seite 12: Ausziehbares Helferinnenelement (Optional)
Ausziehbares Helferinnenelement (optional) Ritter R400 Smart Falls im Lieferumfang enthalten: Ausziehbaren Arm des Helferinnenelements befestigen und mit Wasserwaage ausrichten. Anschlag auf dem ausziehbaren Arm lösen, Helferinnen-Bedientableau auf den ausziehbaren Arm aufsetzen. Glas- platte aufschrauben und diese vorsichtig zur Seite kippen (Achtung! Glasplatte festhalten!). Anschlag innen wieder montieren. -
Seite 13: Arztelement
Arztelement Ritter R400 Smart • Das Tragarmsystem für Arztelement einsetzen, dabei Anschlagschraube und Bremse beachten. • Gasfederarm am Gelenkarm anheben und aus der Transportposition wegbewegen. • Danach Gasfederarm wieder nach unten drücken und mit dem Drehknopf feststellen. • Tisch waagerecht anhand der 4 Justierschrauben (1) ausrichten. -
Seite 14: Tisch
Tisch Ritter R400 Smart H-Version (hängende Schläuche) S-Version (Schwingbügel) • Tisch anschließen. Dabei Kabel- und Steckernummern beachten. • Anschlag einschrauben. • Kabel und Luft-/Wasserleitungsschläuche in der Wassereinheit den entsprechenden Nummern nach anschließen. © Ritter Concept GmbH C20-0016-2101DE Installationsanleitung... -
Seite 15: Leitungsverlegung
Wassereinheit Ritter R400 Smart Leitungsverlegung • Leitungen für Abfluss, Absaugung, Versorgung durch den Stuhl legen und fixieren. Dabei darauf achten, dass die Kabel und Schläuche nicht geknickt oder gequetscht werden. • Verbinder für Abfluss und Absaugung auf Querschnitt der Schläuche anpassen/abschneiden. -
Seite 16: Armlehne
Armlehne Ritter R400 Smart • Armlehne links und evtl. rechts (optional) montieren. • Armlehne nach innen drücken (1), dann schwenken • Schwenkbereich kontrollieren. Inbetriebnahme Sicherstellen, dass 1. der Kompressor eingeschaltet und Druck aufgebaut ist 2. die zentrale Wasserversorgung geöffnet ist 3. -
Seite 17: Systemluft Einstellen
Einstellen der Medien Ritter R400 Smart Systemwasser (ohne DVGW) Systemwasser (mit DVGW) Abb.: Systemwasser mit DVGW Abb.: Systemwasser ohne DVGW → Der Arbeitsdruck ist bereits werksseitig voreingestellt (nur mit DVGW!) Systemwasser einstellen • Speischale betätigen. • Manometer am Magnetventil anschließen. -
Seite 18: Motorkühlluft/Spraywasser Einstellen
Motorkühlluft/Spraywasser einstellen ZEG einstellen Ritter R400 Smart Motorkühlluft einstellen 1) Einstellschraube Abb.: H-Version (hängende Schläuche) Abb.: S-Version (Schwingbügel) • Kühlluft-Schlauchanschluss abnehmen und Prüfmanometer anschließen. • Motor betätigen und an Einstellschraube (siehe Pfeile) auf 3 bar einstellen. • Treiblufteinstellung gemäß Herstellerangabe des Instruments. Werkseinstellung ist 3.5 bar. -
Seite 19: Funktionstests Nach Einstellen Der Medien
Funktionstests nach Einstellen der Medien Ritter R400 Smart Instrumententisch OP-Lampe Getestet wird die Leistung des Bedientableaus und der Getestet wird die Funktion des Tragarms, welcher sich Instrumente. Dabei muss Kühlluft aus den Instrumenten nach dem Aufstellen nicht selbstständig bewegen darf. - Seite 20 Funktionstests nach Einstellen der Medien Ritter R400 Smart Folgende Zeichnungen/Pläne finden sie im Anhang Bewegung der Rückenlehne der Gebrauchsanweisung [C20-0004]: Über das Bedientableau oder den Fußanlasser kann die • Aufstellungsplang (U000012128) Rückenlehnenbewegung getestet werden (siehe auch • Installationsschablone (U000011070) Kapitel „Patientenliege“ der Gebrauchsanweisung [C20- •...
