2. Erläuterung der Funktionselemente

2.1 Frontansicht

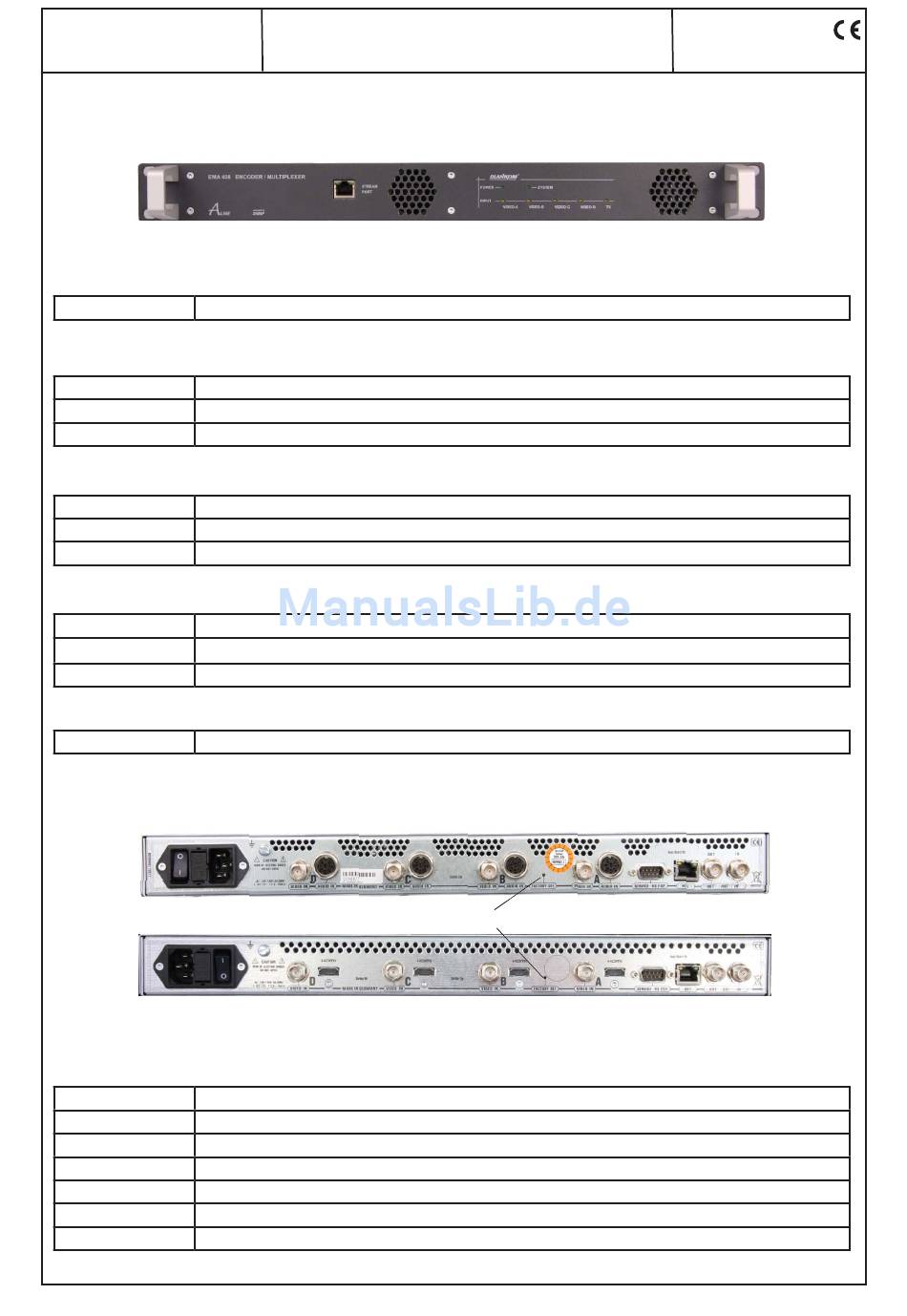

Abb. 1: Frontansicht - hier: EMA 408
POWER (grün)
LED an Gerät eingeschaltet
System (grün)
LED an Interne Systemkomponenten betriebsbereit
LED blinkt Falsche Parameterwahl/ Konfigurationsfehler erkannt
LED aus Interne Störung
INPUT VIDEO A, B, C, D (gelb)
LED aus Eingang deaktiviert
LED blinkt Kein normgerechtes Videosignal am Eingang erkannt
LED an Videosignal am Eingang erkannt
INPUT TS (gelb)
LED aus Eingang deaktiviert
LED blinkt
ASI-Signal am Eingang nicht erkannt
LED an ASI-Signal am Eingang erkannt
Streamport
IP-Streamport RJ45, Ethernet 10/ 100/ 1000, UDP/ RTP
2.2 Rückansicht
Abb. 2a: Rückansicht EMA 308, 407, 408, 608
Abb. 2b: Rückansicht EMA 508, 708
2.2.1 Ein- und Ausgänge
VIDEO A, B, C, D Video-Eingang, FBAS/ SDI (konfigurierbar)
AUDIO A, B, C, D Audio-Eingang, analog, SPDIF
ASI IN DVB-Transportstrom-Eingang
ASI OUT DVB-Transportstrom-Ausgang
NET Ethernet-Schnittstelle, Netzwerkanschluss (Gerätesteuerung usw.)
RS232 serieller Anschluss (Firmware-Update, Auslieferungszustand herstellen)
FACTORY SET Rücksetzen auf den Auslieferungszustand (siehe Abschnitt 3.4.5)
SPDIF: Eingang für digitales Audiosignal, nur bei H.264/ AVC Encoder-Modulen verfügbar (EMA 407/ EMA 408)
*
ENCODER/ MULTIPLEXER
SDI/ A/V → ASI(TS) & IP(TS)
HDMI → ASI(TS) & IP(TS)
FACTORY SET
*
