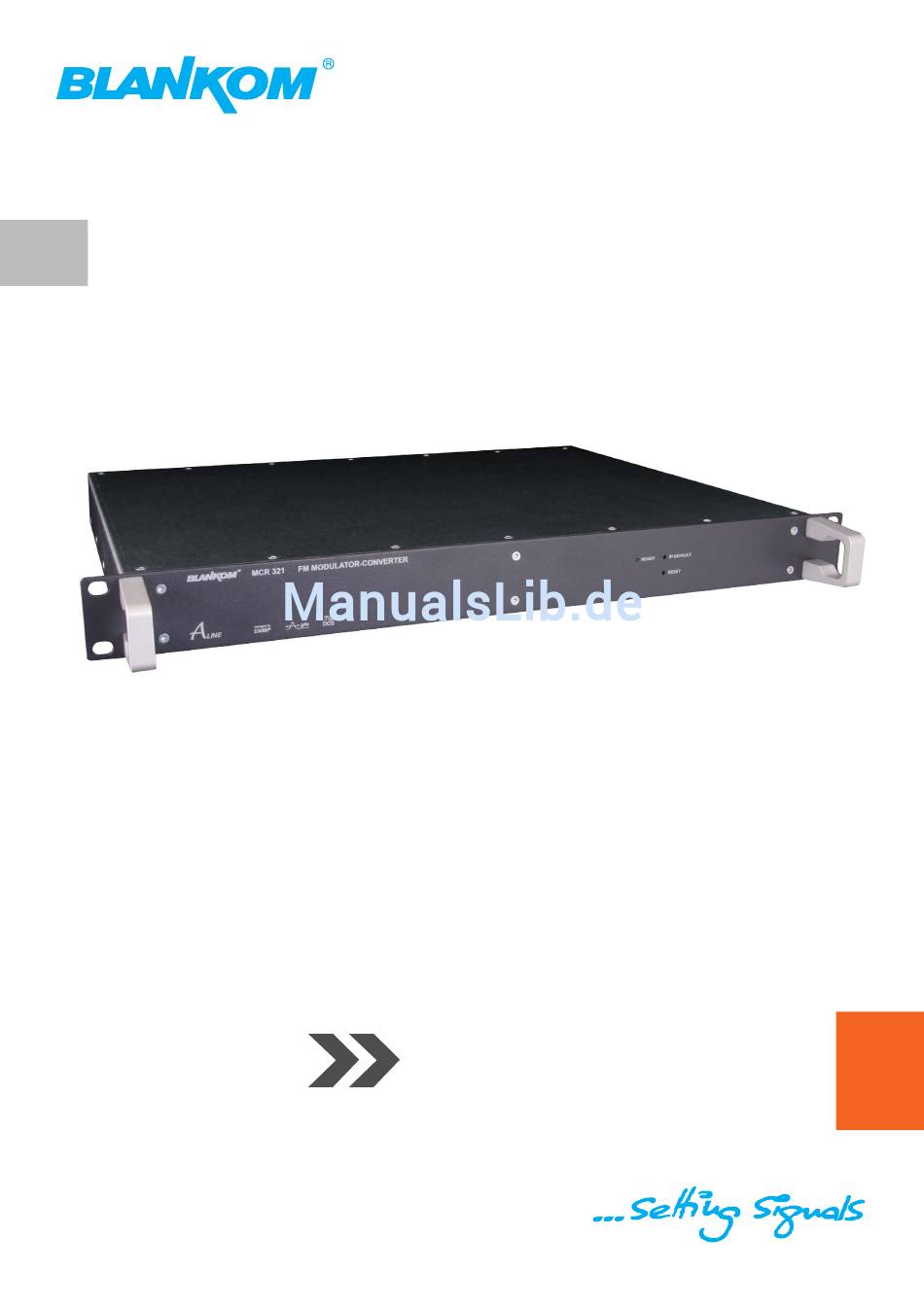

- Seite 1 Professional Headend Solutions Bedienungsanleitung FM Modulator-Converter 2x FM → 2x FM, S/PDIF (IN/ OUT) MCR 321 Art.Nr.: 9054.91...
-
Seite 2: Inhaltsverzeichnis
MCR 321 FM Modulator-Converter 4x FM → 4x FM, S/PDIF (IN/ OUT) Art.Nr.: 9054.91 LINE Inhaltsverzeichnis 1. Sicherheits- und Betriebshinweise ......................3 2. Gerätevarianten............................. 3 3. Softwareoptionen ..........................3 4. Allgemeines ............................3 5. Funktionsbeschreibung ........................3 6. Erläuterung zu den einzelnen Funktionselementen ................4 6.1 Frontansicht .......................... -
Seite 3: Sicherheits- Und Betriebshinweise
CKB 100 9650.50 Aktivierung der Softwareoption SNMP 4. Allgemeines Der FM Modulator-Converter MCR 321 ist ein Gerät des Kopfstellensystems A-LINE, das als Komplettsystem für große und mittlere Verteilnetze konzipiert ist. Das Gerät ermöglicht die Umsetzung von terrestrischen FM-Rundfunkkanälen in den FM-Kabelfrequenzbereich. -
Seite 4: Erläuterung Zu Den Einzelnen Funktionselementen
MCR 321 FM Modulator-Converter 4x FM → 4x FM, S/PDIF (IN/ OUT) Art.Nr.: 9054.91 LINE 6. Erläuterung zu den einzelnen Funktionselementen 6.1 Frontansicht POWER-LED IP-DEFAULT RESET 6.2 Anzeigefunktion der Status-LED Bedeutung (Farbe) Status Anzeigefunktion POWER (grün) leuchtet ständig Gerät ist in Betrieb. -
Seite 5: Einstellmöglichkeiten
· Voraussetzung für die Fernprogrammierung ist eine Online-Verbindung nach IP-Standard und ein Ethernetanschluss am PC/ Laptop · Die vorgesehene IP-Adresse einprogrammieren (werksseitig voreingestellt ist: 192.168.2.80) · Bei “Direktverbindung” zwischen PC und MCR 321 gekreuztes Patchkabel (RJ 45) verwenden · Bei Verbindungen über einen Hub ungekreuzte Patchkabel verwenden ·... -
Seite 6: Programmierung Über Webserver
MCR 321 FM Modulator-Converter 4x FM → 4x FM, S/PDIF (IN/ OUT) Art.Nr.: 9054.91 LINE 8. Programmierung über Webserver 8.1 Hauptmenü Gerätebezeichnung, Artikelnummer, Adresse in KST Kanal Anzeige für Kanal 1 bzw. 2 (pro Gerät) Bezeichnung Kanalname, editierbar (max. 30 Zeichen) -
Seite 7: Erweiterte Einstellungen (Menü 1)
MCR 321 FM Modulator-Converter 4x FM → 4x FM, S/PDIF (IN/ OUT) Art.Nr.: 9054.91 LINE 8.2 Erweiterte Einstellungen (Menü 1) Gerätebezeichnung, Artikelnummer, Adresse in KST Kanal Anzeige für Kanal 1 bzw. 2 Frequenzeinstellungen Frequenzraster Eingabe des Einstellrasters für Ein- und Aus- gangsfrequenz im Bereich von 1 ... -
Seite 8: Gerätestatus (Menü 4)
MCR 321 FM Modulator-Converter 4x FM → 4x FM, S/PDIF (IN/ OUT) Art.Nr.: 9054.91 LINE 8.5 Gerätestatus (Menü 4) Gerätebezeichnung, Artikelnummer, Adresse in KST Kanal Anzeige für Kanal 1 bzw. 2 Tuner Eingangsfrequenz Anzeige in kHz Status Synchronisationsstatus des Demodulators Eingangspegel Anzeige in dBµV... -
Seite 9: Werkseinstellwerte
MCR 321 FM Modulator-Converter 4x FM → 4x FM, S/PDIF (IN/ OUT) Art.Nr.: 9054.91 LINE 9. Werkseinstellwerte Die in den einzelnen Blöcken angegebenen Einstellwerte sind die Default-Werte. Nach Betätigen des Buttons „Laden“ in der Zeile „Werkseinstellungen“ auf der Hauptseite werden alle abgelegten Einstellwerte auf dem EEPROM gelöscht und auf die Default-Werte zurückgesetzt. -
Seite 10: Blockschaltbild
MCR 321 FM Modulator-Converter 4x FM → 4x FM, S/PDIF (IN/ OUT) Art.Nr.: 9054.91 LINE 11. Blockschaltbild FM IN FM IN/ OUT FM IN FM IN/ OUT FM Frontend FM Frontend IF 1 IF 2 IF 1 IF 2 Processing... -
Seite 11: Technische Daten
MCR 321 FM Modulator-Converter 4x FM → 4x FM, S/PDIF (IN/ OUT) Art.Nr.: 9054.91 LINE 13. Technische Daten Temperaturabhängige Frequenz- FM-Demodulator/ FM-Eingang abweichung < ± 2 kHz Eingangsfrequenzbereich 87,5 ... 108,0 MHz Nebenwellenabstand im Bereich Einstellbereich für Abstimmraster 1 ... 500 kHz 47…87,5 MHz und 111…862 MHz ≥... -
Seite 12: Literaturverzeichnis
MCR 321 FM Modulator-Converter 4x FM → 4x FM, S/PDIF (IN/ OUT) Art.Nr.: 9054.91 LINE 15. Glossar Amplitudenmodulation Anschlussplatte Asynchronus Serial Interface Analog Television Audio/ Video CCIR Comité Consultatif International Radiocommunication Clock Time Carrier to Noise ratio (Träger-zu-Rausch-Verhältnis) Digital/ Analog Decoder-Identifikations-Controlcode Deutsches Institut für Normung... -
Seite 13: Konformitätserklärung
Typ-Name: MCR 321 Typ-Nummer: 9054.91 BLANKOM Antennentechnik GmbH bescheinigt, dass die genannten Produkte die Richtlinie(n) des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten erfüllen. Elektromagnetische Kompatibilität (2004/ 108/ EC) Die folgenden Standards sind erfüllt: DIN EN 50083-2: 2007-04 (EN 50083-2:2006-06) Niederspannungs-Richtlinie (2006/ 95/ EC) Die folgenden Standards sind erfüllt:...
