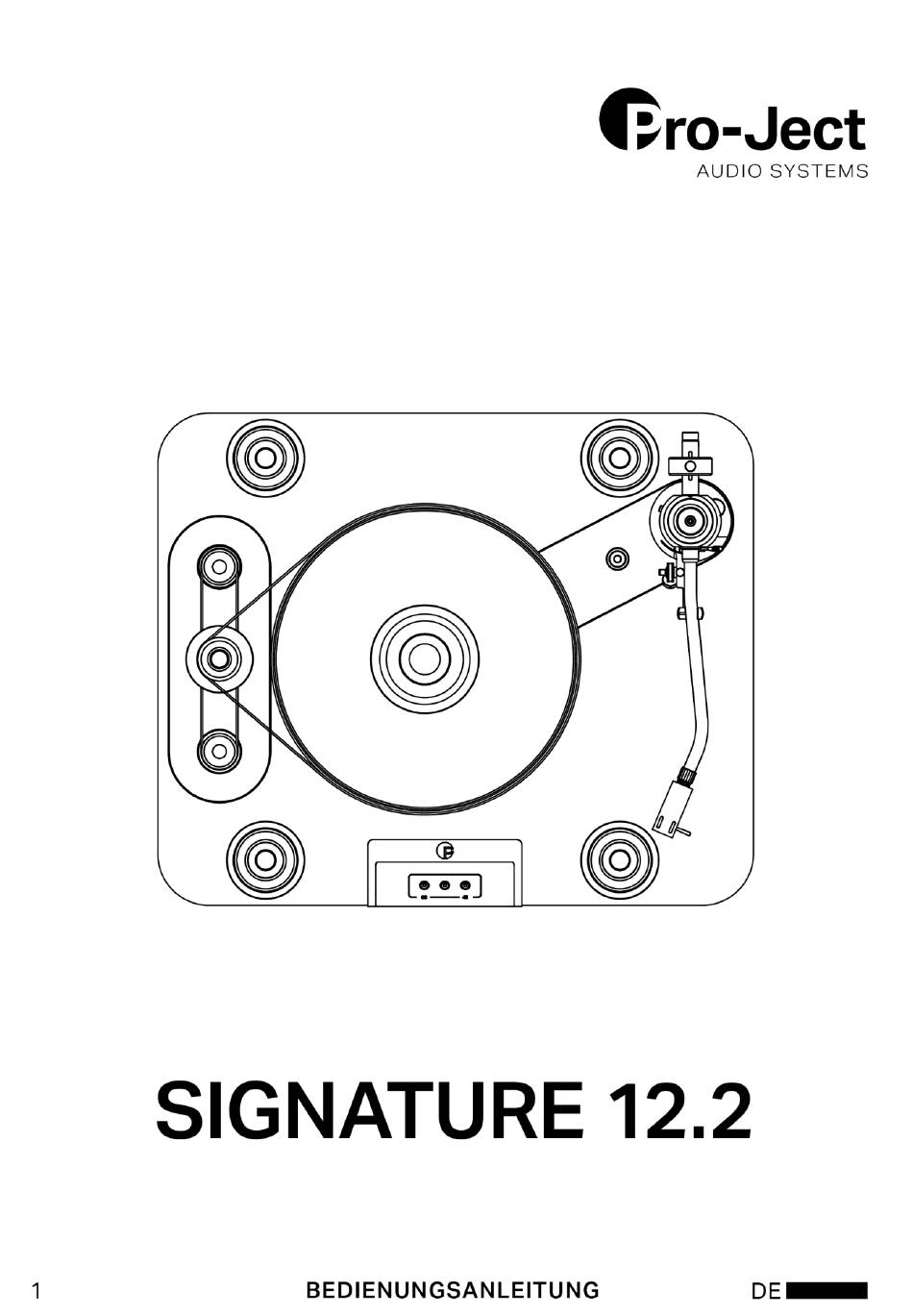

Pro-Ject Audio Systems SIGNATURE 12.2 Montageanleitung
Verwandte Anleitungen für Pro-Ject Audio Systems SIGNATURE 12.2
Inhaltszusammenfassung für Pro-Ject Audio Systems SIGNATURE 12.2
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Musikliebhaber, herzlichen Glückwunsch und vielen Dank, dass Sie sich für einen Plattenspieler von Pro-Ject Audio Systems entschieden haben. Ihr Signature 12.2 Plattenspieler wurde von erfahrenen Technikern handgefertigt und strengen Tests unterzogen, damit Sie viele Jahre lang Freude daran haben und er Ihnen zuverlässig dient. -
Seite 3: Allgemeine Informationen
INBUSSCHLÜSSEL 1,5 mm (AZIMUTH-EINSTELLUNG) INBUSSCHLÜSSEL 2 mm (TONABNEHMEREINSTELLUNG, VTA-FESTSTELLSCHRAUBE) INBUSSCHLÜSSEL 3 mm GEGENGEWICHT GEGENGEWICHT-EINSATZ 30 mm GEGENGEWICHT-EINSATZ 45 mm TONABNEHMER-AUSRICHTUNGSWERKZEUG PRO-JECT ALIGN IT WEISSE BAUMWOLLHANDSCHUHE TUCH ANSCHLUSSKABEL (5P DIN auf RCA) PLATTENPUCK UNIVERSELLES NETZTEIL © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 4: Produktillustrationen
2 STÜCK ERSATZ-ANTI-SKATING-FADEN WASSERWAAGE PRO-JECT LEVEL IT ELEKTRONISCHE STYLUS-WAAGE PRO-JECT MEASURE IT S2 GEBRAUCHSANWEISUNG © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... - Seite 5 © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025...
-
Seite 6: Aufbau
Wenn Sie keine Anzeichen von Schmiermittel auf einem der Teile feststellen, geben Sie zwischen 0,25 und 0,5 ml des mitgelieferten Pro-Ject Grease it-Zubehörs hinzu. WARNUNG: Der Plattenteller schwebt auf Magneten. Achten Sie beim Aufsetzen auf die Welle darauf, den Magneten nicht zu beschädigen. © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 7: Montage Des Flywheels (Idler Pulley)
Magnetkissen. Beide Teile bilden eine Einheit, die auf einer gemeinsamen Welle gelagert ist. Entfernen Sie vor der Installation dieses Kits die Abdeckungen von der Welle und dem Lager. Überprüfen Sie, ob die Schmierung ausreichend ist. Schmieren Sie gegebenenfalls mit dem im mitgelieferten Zubehör enthaltenen Fett. © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 8: Montage Der Antriebsriemen
Der Tonarm ist so konstruiert, dass der obere Teil locker auf den beiden Drehpunkten sitzt. Nehmen Sie den oberen Teil des Tonarms aus der oberen Schaumstoffeinlage der Verpackung und setzen Sie ihn vorsichtig auf die beiden Drehpunkte der Doppel-Drehpunkt-Tonarmkonstruktion, wie in der Abbildung unten gezeigt. © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 9: Tonarmausgangsstecker
Ausrichtung des Zentrierstifts, der die korrekte Position des Steckers im Tonarmgehäuse gewährleistet. Nach dem Einstecken des Steckers schrauben Sie die Sicherungsmutter aus Edelstahl fest, um einen ausreichenden Kontakt zwischen den Tonarmstiften und dem Stecker sicherzustellen. AUSGANGSPINS PIN FÜR KORREKTE POSITIONIERUNG DES STECKERS © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 10: Horizontale Bewegungssicherungsschraube
Setzen Sie die Headshell (Tonarmkopf) in die Vorderseite des Tonarmrohrs ein. Der Anschlussstift muss in die Nut im Tonarmrohr ausgerichtet sein. Befestigen Sie die Headshell, indem Sie die Kontermutter des SME-Anschlusses im Uhrzeigersinn festziehen. © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 11: Tonabnehmermontage
Headshell. Alle Tonabnehmer mit ½ Zoll Befestigungslöchern können montiert werden. Verwenden Sie für die korrekte Ausrichtung des Tonabnehmers das mit Ihrem Signature 12.2 mitgelieferte Tool Pro-Ject Align it. Wenn Sie mit der Einrichtung von Tonabnehmern nicht vertraut sind, wenden Sie sich bitte an Ihren Händler. - Seite 12 • Blau Linker Kanal L- Eine spezielle Einstellhilfe aus transparentem Plexiglas befindet sich im Lieferumfang. Bitte beachten Sie, dass diese Einstellhilfe nur für Headshells des Pro-Ject SIGNATURE 12.2 Tonarms geeignet ist. EINKERBUNG FÜR HEADSHELL UNTERE VERGLEICHSKANTE FÜR KORREKTE TONABNEHMER POSITION Schritt 1: Platzieren Sie die Einstellhilfe mit der Einkerbung zurm Tonkopfträger, wie unterhalb gezeigt.
-
Seite 13: Montage Des Gegengewichtes / Auflagekrafteinstellung (Vtf)
Stützachse befestigt haben, wird die Auflagekraft durch Drehen der Auflagekraft-Schraube eingestellt, die das Gegengewicht entlang des feinen Innengewindes in der Stützstange bewegt. STÜTZSTANGE MIT FEINEM INNENGEWINDE FESTELLSCHRAUBE FÜR GEGENGEWICHT FESTELLSCHRAUBE FÜR GEGENGEWICHTSEINSATZ AUFLAGEKRAFT EINSTELLSCHRAUBE © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 14: Anti-Skating Montage Und Einstellung
1) Lösen Sie die Schraube, mit der der Anti-Skating-Faden befestigt ist. ANTI-SKATING-HAKENSCHRAUBE ANTI-SKATING MECHANISMUS IN FIXIERTER FESTSTELLSCHRAUBE FABRIKVOREINSTELLUNG 2) Haken Sie den Draht an dieser Schraube ein und befestigen Sie sie wieder. ANTI-SKATING FADEN © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 15: Einstellen Der Tonarmhöhe (Vta)
Schallplatte stehen. Ist dies nicht der Fall, lösen Sie beide VTA-Feststellschrauben in der Tonarmbasis gerade so weit, dass sich die Tonarmsäule ohne Kraftaufwand vertikal bewegen lässt. Stellen Sie durch Drehen der © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 16: Azimuteinstellung
Mit einer kleinen Azimut-Einstellschraube am Tonabnehmerkopf können Sie den Azimut einstellen. Die richtige Position kann von vorne überprüft werden, vorzugsweise mit der Nadel auf einem Spiegel, der auf dem Plattenteller platziert ist. AZIMUT EINSTELLSCHRAUBE © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 17: Waagrechte Abspielposition Des Plattenspielers Einstellen
Schrauben der Füße nach Bedarf einstellen. Es wird empfohlen, die Nivellierung an mehreren Stellen des Chassis zu überprüfen. Um eine perfekte Balance zu erreichen, liefert Pro-Ject Audio Systems das Level It mit. SCHRAUBE FÜR HÖHENEINSTELLUNG © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 18: Abspielgeschwindigkeit
Reinigung oder Wartung die Nadelabdeckung anzubringen, um Beschädigungen zu vermeiden. Wenn der Plattenspieler längere Zeit nicht benutzt wird, können die Antriebsriemen entfernt werden, um ein ungleichmäßiges Dehnen zu verhindern. © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 19: Technische Spezifikationen
Effektive Tonarmlänge 12" (304.8mm) Überhang 13.2mm Leistungsaufnahme 15W/0.5W Standby Stromversorgung 15V/ 1.6 A DC, Universalnetzteil Abmessungen (B x H x T) 580 x 220 x 480mm Gewicht 37kg Gewicht inkl. Verpackung 60kg © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 20: Fehlerbehebung, Garantie, Service
Mögliche Bedienfehler und Störungen Plattenspieler von Pro-Ject Audio Systems werden mit größter Sorgfalt gefertigt und unterliegen ständigen Kontrollen. Störungen, die bei allen technischen Geräten nie ganz auszuschließen sind, liegen nicht immer an Material- oder Fertigungsfehlern. Sie können auch durch Bedienfehler oder andere ungünstige Umstände auftreten. -
Seite 21: Konformitätserklärung
EN61558-1:2005/A1:2009, EN61558-2-16:2009/A1:2013 EMC: EN301489-1 V2.2.0: 2017-03, EN301489-17 V3.2.0:2017-03, EN55032:2015, EN55035:2017, EN61000-3-2:2014, EN61000-3-3:2013 Funk-Spektrum: EN300328 V2.1.1 (2016-11) Pro-Ject Audio Systems ein Geschäftsbereich der Audio Tuning GmbH 1050 Wien, Österreich, Margaretenstraße 98 info@project-audio.com © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025... -
Seite 22: Explosionsdarstellung Der Verpackung
ZUBEHÖR BEDIENUNGSANLEITUNG DEMONTIERBARER TEIL DES TONARMS PLATTENSPIELER HAUPTGEHÄUSE PLATTENTELLER © Pro-Ject Audio Systems· Signature 12.2 · Revision 02.10.2025...
