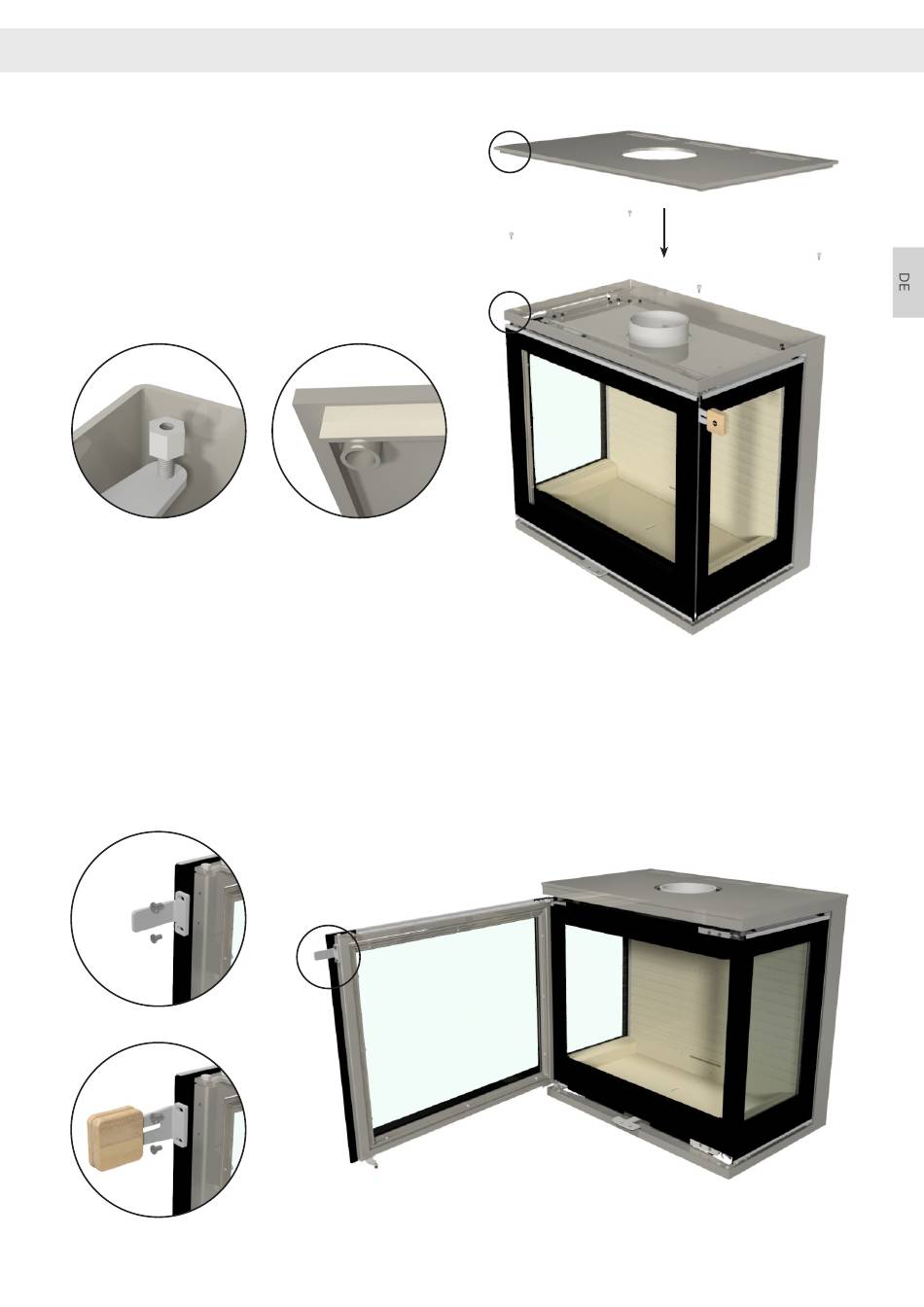

MONTAGE DER DECKPLATTE

Die Deckplatte wird platziert, indem man die 4 mitge-
lieferten M5 x 8 mm Abstandsstege montiert, einen in
jeder Ecke. Wenn die Deckplatte auf die Abstandsstege
gelegt wird, müssen alle 4 Buchsen unter der Deckplat-
te auf die Abstandsstege passen. Den Zwischenraum
durch Justieren der Abstandsstege auf 5 mm einstel-
len. Es sind verschiedene deckplatten erhältlich, die auf
die gleiche Weise wie in der Abbildung gezeigt montiert
werden.

MONTAGE/AUSWECHSELN DER GRIFFE

Bei der Lieferung ist der Kaminofen mit einem proviso-
rischen Griff versehen. Dieser wird durch Entfernen der
Schrauben entfernt. Der neue Griff kann dann mit den
Schrauben am Kaminofen montiert werden.
MONTAGE
