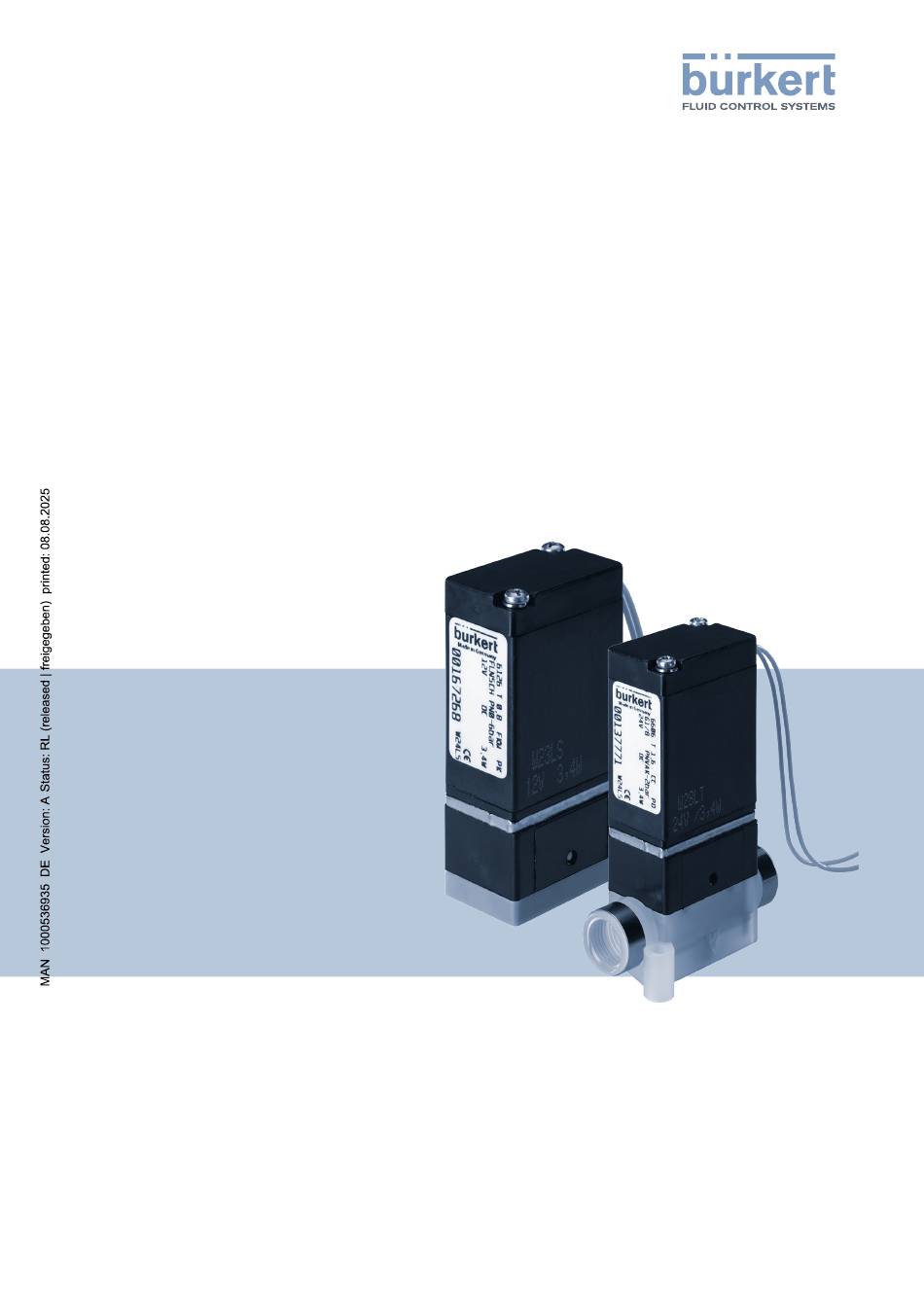

- Seite 1 Typ 6126/6606 2/2- oder 3/2-Wege Magnetventil Bedienungsanleitung für alle Varianten...
- Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG 2008-2025 Technical documentation 2508/07_DEde_00805730_951576715_9007200206785931 / Original DE...
-
Seite 3: Inhaltsverzeichnis
Typ 6126/6606 Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung 4 Symbole 4 Begriffe und Abkürzungen 5 Hersteller 5 2 Sicherheit 6 Bestimmungsgemässer Gebrauch 6 Grundlegende Sicherheitshinweise 6 3 Systembeschreibung 8 4 Technische Daten 9 Betriebsbedingungen 9 Normen und Richtlinien 9 Mechanische Daten 9... -
Seite 4: Zu Dieser Anleitung
Typ 6126/6606 Zu dieser Anleitung Zu dieser Anleitung Die Anleitung ist ein wichtiger Teil des Produkts und leitet den Benutzer zur sicheren Installation und Bedienung an. Die Hinweise und Anweisungen dieser Anleitung sind verbindlich für die Verwendung des Produkts. ▶ Sicherheitskapitel vor der ersten Verwendung des Produkts vollständig lesen und beachten. -
Seite 5: Begriffe Und Abkürzungen
Typ 6126/6606 Zu dieser Anleitung Begriffe und Abkürzungen Die Begriffe und Abkürzungen stehen in dieser Anleitung stellvertretend für folgende Definitionen. Produkt Wippen-Magnetventil Typ 6126, Typ 6606 Hersteller Bürkert Fluid Control Systems Christian-Bürkert-Str. 13−17 74653 Ingelfingen GERMANY Die Kontaktadressen sind verfügbar unter Kontakt. -
Seite 6: Sicherheit
Gefahren für Personen, Anlagen in der Umgebung und die Umwelt entstehen. ▶ Die Magnetventile Typ 6126 und Typ 6606 sind für den Einsatz in der Analysen-, Medizin- und Labortechnik konzipiert. Sie sind vorzugsweise zum Dosieren, Füllen, Mischen und Verteilen kleiner Mengen einsetzbar. - Seite 7 ▶ Achten Sie ebenso darauf, dass Sie elektronische Bauelemente nicht bei anliegender Versorgungsspannung berühren! Die Magnetventile Typ 6126 und Typ 6606 wurde unter Einbeziehung der anerkannten sicherheitstechnischen Regeln entwickelt und entspricht dem Stand der Technik. Trotzdem können Gefahren entstehen. Bei Nichtbeachtung dieser Bedienungsanleitung und ihrer Hinweise sowie bei unzulässigen Eingriffen in das Gerät entfällt jegliche Haftung unsererseits,...
-
Seite 8: Systembeschreibung
Typ 6126/6606 Systembeschreibung Systembeschreibung Vorgesehener Einsatzbereich Die Magnetventile Typ 6126 und Typ 6606 sind für den Einsatz in der Analysen-, Medizin- und Labortechnik konzipiert. Sie sind vorzugsweise zum Dosieren, Füllen, Mischen und Verteilen kleiner Mengen einsetzbar. Allgemeine Beschreibung Die Magnetventile Typ 6126 und Typ 6606 sind direktwirkende Wippen-Magnetventile. Sie besitzen ein minimales Totvolumen und eine spaltarme, leicht zu spülende Innenkontur. -
Seite 9: Technische Daten
Technische Daten Betriebsbedingungen WARNUNG! Verletzungsgefahr Funktionsausfall bei Einsatz im Außenbereich! ▶ Typ 6126 und Typ 6606 nicht im Außenbereich einsetzen und Wärmequellen vermeiden, die zur Überschreitung des zulässigen Temperaturbereichs führen können. Umgebungstemperatur max. +55 °C Lagertemperatur -40 ... 55 °C Medien neutrale und aggressive, gasförmige und flüssige Medien, die... -
Seite 10: Pneumatische Daten
Typ 6126/6606 Technische Daten Pneumatische Daten 2/2 Wege-Ventil, direktwirkend, stromlos geschlossen 2/2-Wege-Ventil, direktwirkend, stromlos geöffnet 3/2-Wege-Ventil, direktwirkend, universell einsetzbar Tab. 1: Wirkungsweisen Beachten Sie die auf dem Typschild angegebene Daten für Spannung, Stromart und Druck. Druckbereich Vac ... 2 bar Leitungsanschlüsse... -
Seite 11: Elektrische Daten
Typ 6126/6606 Technische Daten Elektrische Daten Anschlüsse Steckerfahnen nach DIN 43650 C für Gerätesteckdose Typ 2516 oben oder seitlich Rechteckstecker für Typ 2505 2 FEP-Litzen, AWG24, 500 mm lang Spannungsversorgung 12 V DC 24 V DC 111 ... 120 V UC 230 ... -
Seite 12: Montage
Typ 6126/6606 Montage Montage Sicherheitshinweise VORSICHT! Verletzungsgefahr durch hohen Druck in der Anlage! ▶ Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entlüften. VORSICHT! Verletzungsgefahr durch Stromschlag! ▶ Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten und vor Wiedereinschalten sichern! ▶... -
Seite 13: Fluidische Installation
Typ 6126/6606 Montage Fluidische Installation GEFAHR! Verletzungsgefahr durch hohen Druck in der Anlage! ▶ Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entlüften. Einbaulage: beliebig, vorzugsweise Antrieb nach oben Montage Durchflussrichtung des Ventils beachten. ▶ Vor der Montage Rohrleitungen und Flanschanschlüsse von eventuellen Verschmutzungen säubern. - Seite 14 Typ 6126/6606 Montage Ventil mit Flanschanschluss: ACHTUNG! Durch ein zu großes Anziehdrehmoment kann das Gerät beschädigt werden ▶ Beachten Sie das maximale Anziehdrehmoment der Schrauben! ACHTUNG! Funktionsausfall / Geräteschaden beim Ablösen der Flanschplatte ▶ Das Ventil ist mit einer eingepressten Membran ausgestattet, die beim Ablösen der Flanschplatte beschädigt werden kann.
- Seite 15 Typ 6126/6606 Montage 1 Schrauben Anschlussplatte 2 Dichtung 3 Anschlussplatte ▶ Dichtung in das Ventil einlegen. ▶ Fluidgruppe auf Anschlussplatte befestigen. Schrauben mit 0,3 ±0,05 Nm einschrauben. ▶ Spule auf Gehäuse befestigen. Schrauben abwechselnd, in zwei Schritten verschrauben. Zuerst beide Schrauben mit 0,1 ± 0,05 Nm verschrauben. Und dann beide Schrauben mit 0,2 ±...
-
Seite 16: Elektrische Installation
Typ 6126/6606 Montage mind. 7,5 tief M2,5 max. ø 2 10,5 IN/OUT 21,5 Abb. 2: Maßzeichnung für Anschlussplatte 3-Wege 2-Wege PVDF und totraumarme 2-Wege PEEK / PPS Version Tab. 3: Anordnungen der Bohrungen Elektrische Installation GEFAHR! Verletzungsgefahr durch Stromschlag! ▶ Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten und vor Wiedereinschalten sichern! ▶... - Seite 17 Typ 6126/6606 Montage Um die Funktionssicherheit zu gewährleisten, das Ventil nur mit der ab Werk montierten Spule betreiben! Spannung und Stromart laut Typschild beachten. Spannungstoleranz ±10 % Ventile mit Flanschgehäuse: GEFAHR! Gefahr durch elektrische Spannung bei defekter Schutzleiterfunktion! ▶ Nach Spulenmontage die Schutzleiterfunktion prüfen.
-
Seite 18: Wartung, Fehlerbehebung
Typ 6126/6606 Wartung, Fehlerbehebung Wartung, Fehlerbehebung ▶ Regelmäßig auf austretendes Medium prüfen Das Ventil arbeitet unter Normalbedingungen wartungsfrei. Sicherheitshinweise GEFAHR! Verletzungsgefahr durch hohen Druck in der Anlage! ▶ Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entlüften. -
Seite 19: Wartungsarbeiten
Typ 6126/6606 Wartung, Fehlerbehebung Wartungsarbeiten Störungen Überprüfen Sie bei Störungen ▶ die Leitungsanschlüsse: die richtige Belegung der fluidischen Anschlüsse entsprechend der Wirkungsweisen (siehe Fluidische Installation [} 13]) ▶ den Betriebsdruck, ob sich dieser im zulässigen Bereich befindet. ▶ die Spannungsversorgung und Ventilansteuerung ▶... -
Seite 20: Ersatzteile
Typ 6126/6606 Ersatzteile Ersatzteile GEFAHR! Verletzungsgefahr, Sachschäden durch falsche Teile! Falsches Zubehör und ungeeignete Ersatzteile können Verletzungen und Schäden am Gerät und dessen Umgebung verursachen ▶ Nur Originalzubehör sowie Originalersatzteile der Firma Bürkert verwenden. Zubehör und Ersatzteile auf Anfrage. 20 | 21... -
Seite 21: Logistik
Typ 6126/6606 Logistik Logistik Transport und Lagerung ▶ Gerät vor Nässe und Schmutz geschützt in der Originalverpackung transportieren und lagern. ▶ UV-Strahlung und direkte Sonneneinstrahlung vermeiden. ▶ Anschlüsse mit Schutzkappen vor Beschädigungen schützen. ▶ Zulässige Lagertemperatur einhalten. Rücksendung Solange keine gültige Kontaminationserklärung vorliegt, werden an dem Gerät keine Arbeiten oder Untersuchungen vorgenommen.
