Die Klemmen 0V und 12V sind doppelt ausgeführt um im Bedarfsfall zusätzliche
Verdrahtungsstützpunkte zu schaffen. Sie führen das Potential des angeschlossenen
Klingeltrafos. Zusätzlich stehen an den beiden äußeren Leitungen des Verbindungs-
steckers 12V des Klingeltrafos zur Verfügung.
Verwenden Sie möglichst den VT12 Klingeltransformator mit 12V Wechselspannung
(16-17 V Leerlaufspannung). Unterversorgung führt zur Fehlfunktion der ab-
Elektronik! Zur Vermeidung von Brummschleifen bei Anschluss von mehreren ab-
Türsprechstationen an eine Telefonanlage muss für jede Station ein eigener Trafo
verwendet werden!

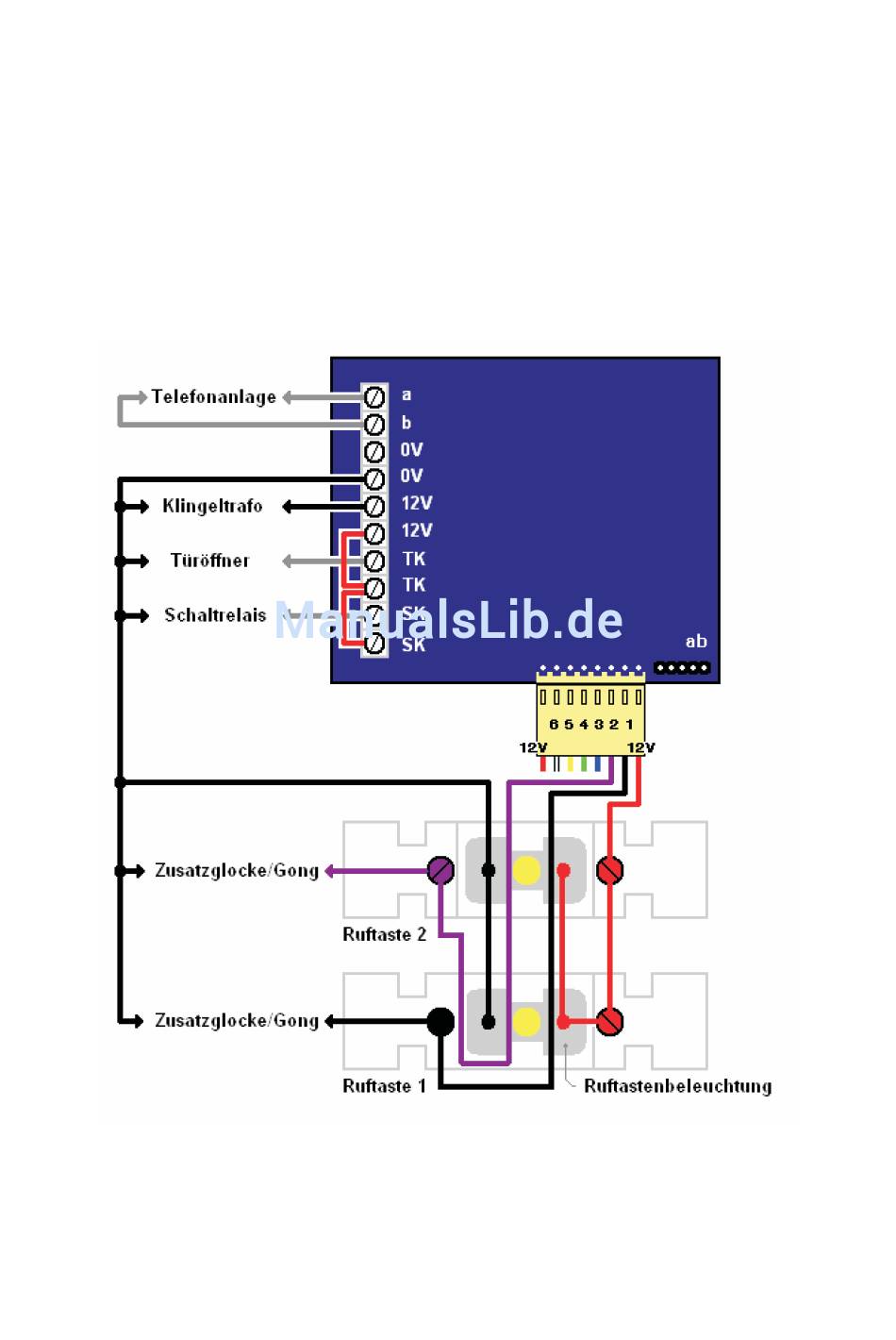

Für die abgebildetete Schaltung müssen Sie zwei Drahtbrücken anfertigen.
Brücke 12V - TK, Brücke: TK – SK und stellt die Anschaltung einer Zusatzglocke an
die Klingeltaster dar.
