Inhaltszusammenfassung für Keil Telecom doorTEL-ab Comfort
- Seite 1 Comfort Montage- und Bedienungsanleitung...

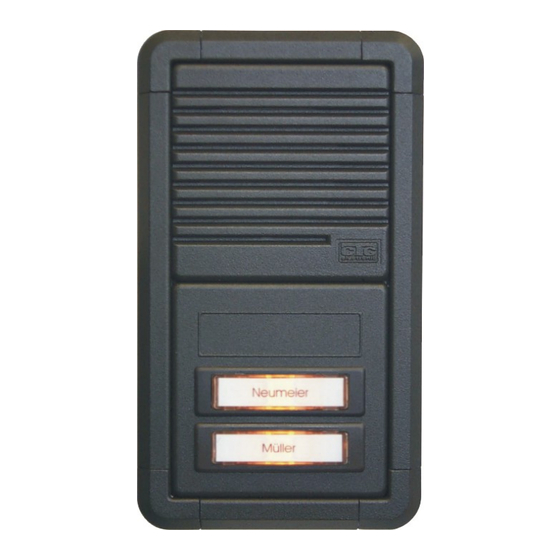

- Seite 3 Basisfunktionen Die doorTEL-ab Comfort ist eine klassische Tür-Freisprecheinrichtung, welche an gängige Telefonanlagen über die a/b- Adern angeschlossen werden kann. Eine separate Stromversorgung ist nicht erforderlich, für Türöffner und Beleuchtung wird eine separate 12V Spannungsversorgung benötigt. Mit dem Betätigen der Klingeltaste wird über die Nebenstellenleitung eine gespeicherte Rufnummer gewählt (MFV oder IWV Wahl möglich).
-
Seite 4: Installation
Installation Die doorTEL-ab Comfort wird mittels Unterputzkasten befestigt. Die Türstation sowie ist zusätzlich mit einer Silikonfuge abzudichten. Optional steht der Wetterschutzrahmen WSG 2 zum Schutz der Station vor Witterungseinflüssen zur Verfügung. Die Namensschilder können bequem von außen gewechselt und als Ersatzteil nachbestellt werden. - Seite 5 Bitte beachten: die Programmierung lässt sich nur im Tonwahlverfahren durchführen. Nach Betätigen einer der 6 möglichen Taster wird die doorTEL-ab Comfort aktiv. Ist für den betätigten Taster eine Telefonnummer programmiert, schaltet sich die doorTEL-ab Comfort in die Leitung und wählt die programmierte Nummer an.
- Seite 6 Funktion wird bei Übernahme quittiert durch einen langen Piep-Ton oder abgelehnt durch 4 kurze Piep-Töne. 2.2.1 Programmieren von Telefonnummern zu den Tasten 1 bis 6 Je nach Telefonanlage, an die die doorTEL-ab Comfort angeschlossen ist, werden für spezielle Funktionen Sonderzeichen benötigt. Die doorTEL-ab Comfort kennt die Funktionen #, , R (R bedeutet für "Flash-Funktion“) und eine Pause innerhalb...
- Seite 7 Beispiel 1: Die persönliche PIN sei 2222, und man möchte dem Speicherplatz (Taste) 1 die Telefonnummer R (Flash) 4711 zuordnen. Im Anschluss daran der Taste 2 die Nummer 1234. Danach soll die Programmierung beendet werden. 2 2 2 2 # 0 4 7 1 1 1 2 3 4 Beispiel 2: Die persönliche PIN sei 2222, und man möchte dem Speicherplatz (Taste) 5 die Telefonnummer...
- Seite 8 3. Elektrische Installation Leiterplatte Türsprechmodul Lautstärkeeinstellung Türöffner Lautsprecher a / b Anschluss Mikrofon / Lautsprecher Kontroll- (Optional) Diese Lötbrücken bei Bedarf schließen! Jumper Wahlverfahren Der Türöffner-Kontakt (MOS-FET)ist sowohl für Gleichstrom (DC) als auch Wechselstrom (AC) Anschluss-Schema der Taster ausgelegt. Wenn Sie nur DC schalten wollen, ist es empfehlenswert, die beiden Lötbrücken neben der Anschlussklemme "DOOR"...
-
Seite 9: Technische Daten
4. Technische Daten Anzahl der Tasten 1 – 6 Länge der Telefonnummer max. 32 Zeichen Betriebstemperatur -25°C bis + 50°C Impuls-Wahl 40/ 60 mS DTMF-Wahl 100/ 100 mS Betriebsspannung 10 – 48 V Betriebsstrom 15 – 60 mA Empfindlichkeit 27 Veff ± 20 %, Signalisierung max.90 Veff, 20..60Hz Türöffner... -
Seite 10: Anschlussbeispiel Doortel-Ab Comfort
5. Anschlussbeispiel DoorTEL-ab Comfort Anschaltung der doorTEL-ab Comfort Verdrahtungsplan... -
Seite 11: Technischer Kundendienst
6. Technischer Kundendienst Bei technischen Problemen mit Ihrem Gerät können Sie sich an Ihren Fachhändler oder die Hotline 01805/ 345 835 wenden. Die Kosten betragen 14ct/ Min. aus dem deutschen Telekom Festnetz, Anrufe aus dem Mobilfunknetz und Ausland ggf. abweichend und können bei Ihrem Provider erfragt werden. Sie erreichen unsere Techniker Montag bis Donnerstag von 9:30-12:00 und 14:00- 17:00 Uhr sowie Freitag von 9:30-14:30 Uhr. - Seite 12 Vertrieb Deutschland: Keil Telecom Vertriebs GmbH & Co KG Dohnanyistr. 30 D-04103 Leipzig Telefon: +49 (0) 341 256 317 40 Telefax: +49 (0) 341 256 317 49 E-Mail: info@keil-telecom.de Internet: www.keil-telecom.de Stand Oktober 2007 Änderungen vorbehalten.
