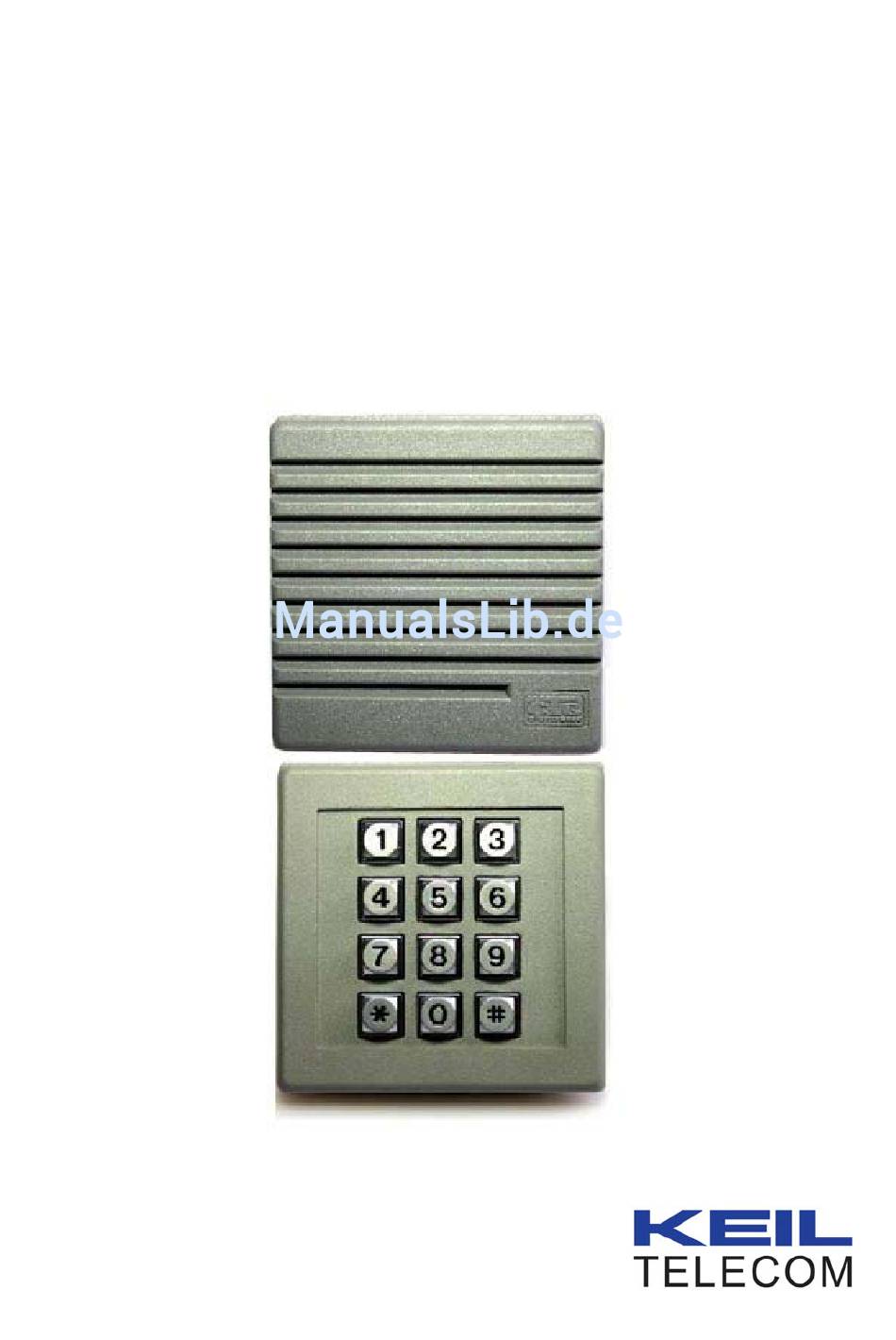

- Seite 1 TL820-ab/ TL820-ab WT Montage- und Bedienungsanleitung...
-
Seite 3: Sicherheitshinweise
Elektronik frei. Alle Arbeiten dürfen nur im spannungslosen Zustand erfolgen! Basisfunktionen Das TL820-ab ist ein Türmodul mit anschließbarer Wahltastatur WT für den Einbau in moduLINE MTR-Trägerrahmen. Der Anschluss ist an gängige Telefonanlagen über die a/b- Ader möglich. Eine separate Stromversorgung ist nicht erforderlich, für Türöffner und Beleuchtung wird eine separate 12V Spannungsversorgung benötigt. -
Seite 4: Installation
Separate Spannungsversorgung ist nicht erforderlich. Die Programmierung der TL820-ab erfolgt über ein beliebiges Telefon der Anlage. In der erweiterten Version, d.h. mit Wahltastatur WT, wird aus der TL820-ab ein modulares Telefon, mit welchem Sie Rufnummern direkt wählen und nahezu alle Features einer Telefonanlage nutzen können. - Seite 5 Stellen Sie sicher, dass das Modul auf Tonwahl eingestellt ist. Die Brücke über dem Prozessor muss mit dem Jumper geschlossen sein (werkseitig eingestellt). Von einem Telefon der Nebenstellenanlage aus wird die TL820-ab angewählt. Nach Aufbau der Gesprächsverbindung lassen nachfolgende Einstellungen durchführen: -1- Programmieren der Rufnummernspeicher 1 bis 12 mit max.
-
Seite 6: Einstieg In Den Programmiermodus
Einmal im Programmiermodus, lassen sich mehrere Funktionen hintereinander programmieren, unabhängig von der Reihenfolge. Ende der Programmierung: 30 Sekunden nach der letzten Eingabe schaltet die TL820-ab und übernimmt die bis dahin gesetzten Werte oder: Drücken der Taste "#" beendet den Vorgang unmittelbar. - Seite 7 Programmieren der maximalen Verbindungszeit (Funktionsnummer 5) Zur Vermeidung von Leitungsblockierung ist die TL820-ab mit einem Timer ausgestattet, der nach einer einzustellenden Zeit die Verbindung abbricht. Die minimale Zeit beträgt 30 Sek. (M= 1) und kann in Schritten von 30 Sek. (M= 1..8) bis zu 4 Min.
- Seite 8 Programmieren des Türöffnungs-Code vom Telefon aus (Funktionsnummer 8) Werkseitig eingestellt ist der Code "0 0". Der individuell zu programmierende Code kann 2 bis 4-stellig sein und darf nicht mit "1 1" beginnen. Format Türöffnungs-Code: Y Y [ Y Y ] Beispiel: Der Türöffnungscode (Türstation) soll sein 2 3 4 5: 2 3 4 5 Programmieren einer neuen PIN (Funktionsnummer 9)
-
Seite 9: Bedienung
Verbindung, soweit nicht anders vom gerufenen Teilnehmer aus beeinflusst, nach Ablauf der Zeit ab. Hebt der gerufene Teilnehmer den Hörer nicht ab, bricht die TL820-ab nach ca. 6maligem Anläuten der Wahlvorgang ab und gibt die Leitung frei, ebenso bei einem besetzten Anschluss. - Seite 10 Schaltung des zweiten Schaltkontakt ESM100 (optional) Für den Fall, dass der zweite Schaltausgang ESM100 angeschlossen wird, wird dieser nach Eingabe von "1 1", quittiert durch einen Piep-Ton, für die Zeit von ca. 3 Sek. aktiviert. Dieser Vorgang ist mehrfach während einer Gesprächsverbindung wiederholbar und führt nicht zum Abbruch.
-
Seite 11: Anschlussbelegungen
Anschlussbelegungen Diese Lötbrücken sind bei DC-Betrieb des DOOR- Kontakts zu schließen! Polung im DC-Betrieb beachten Die farblich markierte Ader (1) des Flachbandkabels bzw. der Pfeil der Steckverbindung muss zum Punkt ← auf der Leiterplatte (Lötseite) gerichtet sein. Davon ausgehend beginnt die Zählweise zur Verdrahtung der Klingeltaster. Taster zwischen Taster... - Seite 12 Türöffner-Anschluss: Potentialfreier Halbleiterschaltkontakt (MOS-FET mit Vorgeschalteter Gleichrichterbrücke) für AC und DC-Betrieb. Im DC-Betrieb schließen Sie bitte die beiden Lötbrücken auf der Lötseite der Leiterplatte und achten Sie beim Anschluss der Komponenten auf korrekte Polung (siehe obige Skizze). Die maximale Schaltleistung des Kontakts liegt bei 24V, 2A AC oder DC Warnhinweis: Führen Sie auf keinen Fall die Netzspannung an den Schaltkontakt, sondern verwenden Sie ein geeignetes Lastrelais.
-
Seite 13: Wahltastatur Zum Anschluss An Das Modul Tl820-Ab
Wahltastatur zum Anschluss an das Modul TL820-ab Eigenschaften: In Kombination mit der Wahltastatur wird aus der TL820-ab ein modulares Telefon, mit dem Sie nahezu alle Features Ihrer Telefonanlage nutzen können. Zusätzlich lässt sich nun der Türöffnerkontakt nach Eingabe eines individuell programmierbaren Code von außen auslösen. - Seite 14 Der neue Code kann 2 bis 6-stellig sein und wird wie folgt geändert: Wählen Sie von einer Nebenstalle aus die TL820-ab an. Anschließend drücken Sie am Telefon die " "-Taste, geben Ihre 4-stellige PIN (werkseitig auf "2 2 2 2" gesetzt) und ein weiteres Mal "...
-
Seite 15: Technischer Kundendienst
6. Technischer Kundendienst Bei technischen Problemen mit Ihrem Gerät können Sie sich an Ihren Fachhändler oder die Hotline 01805/ 345 835 wenden. Die Kosten betragen 14ct/ Min. aus dem deutschen Telekom Festnetz, Anrufe aus dem Mobilfunknetz und Ausland ggf. abweichend und können bei Ihrem Provider erfragt werden. Sie erreichen unsere Techniker Montag bis Donnerstag von 9:30-12:00 und 14:00- 17:00 Uhr sowie Freitag von 9:30-14:30 Uhr. - Seite 16 Keil Telecom Vertriebs GmbH & Co KG Dohnanyistr. 30 D-04103 Leipzig Telefon: +49 (0) 341 25631740 Telefax: +49 (0) 341 25631749 E-Mail: info@keil-telecom.de Internet: www.keil-telecom.de Stand Februar 2007 Änderungen vorbehalten.
