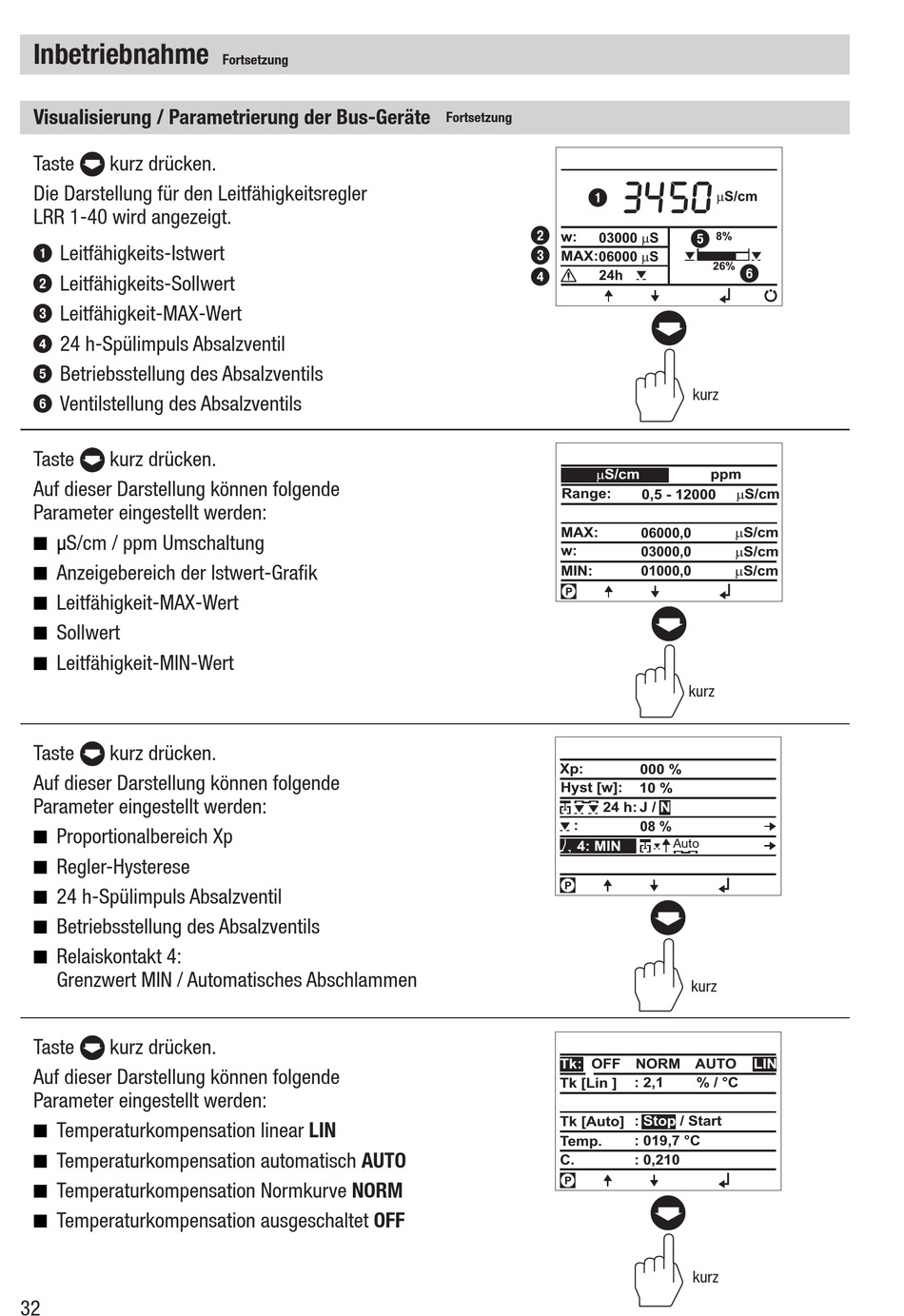

Gestra URB 1 Betriebsanleitung Seite 32

Inbetriebnahme
Visualisierung / Parametrierung der BusGeräte
Taste kurz drücken.
Die Darstellung für den Leitfähigkeitsregler
LRR 1-40 wird angezeigt.
1 Leitfähigkeits-Istwert
2 Leitfähigkeits-Sollwert
3 Leitfähigkeit-MAX-Wert
4 24 h-Spülimpuls Absalzventil
5 Betriebsstellung des Absalzventils
6 Ventilstellung des Absalzventils
Taste kurz drücken.
Auf dieser Darstellung können folgende
Parameter eingestellt werden:
µS/cm / ppm Umschaltung
n
Anzeigebereich der Istwert-Grafik
n
Leitfähigkeit-MAX-Wert
n
Sollwert
n
Leitfähigkeit-MIN-Wert
n
Taste kurz drücken.
Auf dieser Darstellung können folgende
Parameter eingestellt werden:
Proportionalbereich Xp
n
Regler-Hysterese
n
24 h-Spülimpuls Absalzventil
n
Betriebsstellung des Absalzventils
n
Relaiskontakt 4:
n
Grenzwert MIN / Automatisches Abschlammen
Taste kurz drücken.
Auf dieser Darstellung können folgende
Parameter eingestellt werden:
Temperaturkompensation linear LIN
n
Temperaturkompensation automatisch AUTO
n
Temperaturkompensation Normkurve NORM
n
Temperaturkompensation ausgeschaltet OFF
n
32
Fortsetzung
Fortsetzung
3450
1
2
03000 mS
w:
3
06000 mS
MAX:
4
24h
mS/cm
Range:
MAX:
w:
MIN:
P
Xp:
Hyst [w]:
24 h:
:
4: MIN
P
Tk: OFF
Tk [Lin ]
Tk [Auto]
Temp.
C.
P
mS/cm
5
8%
26%
6
kurz
ppm
mS/cm
0,5 - 12000
mS/cm
06000,0
mS/cm
03000,0
mS/cm
01000,0
kurz
000 %
10 %
J / N
08 %
Auto
kurz
NORM AUTO LIN
: 2,1 % / °C
: Stop / Start
: 019,7 °C
: 0,210
kurz
