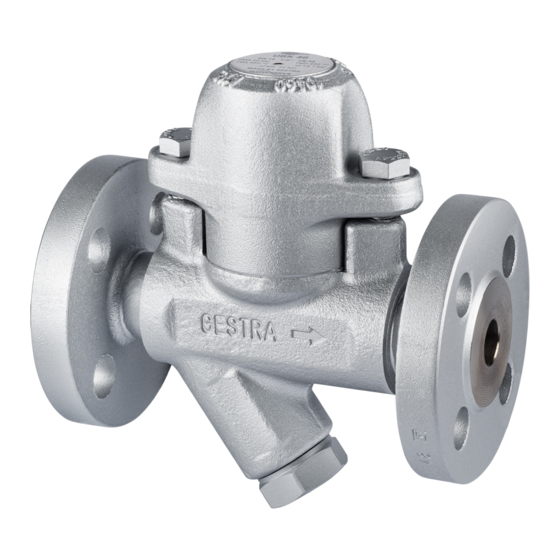

Gestra UBK 46 Originalbetriebsanleitung

Gestra UBK 46 Originalbetriebsanleitung

Kondensatabflussregler/rhombusline
Vorschau ausblenden Andere Handbücher für UBK 46:
D E
Deutsch
Kondensatabflussregler
UBK 46
Original-Betriebsanleitung
808497-03
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gestra UBK 46

  • Seite 1 Kondensatabflussregler UBK 46 Original-Betriebsanleitung 808497-03 Deutsch...
  • Seite 2: Inhaltsverzeichnis

    Achtung ..............................4 DGRL (DruckgeräteRichtlinie) ........................ 4 ATEX (Atmosphère Explosible) .........................4 Erläuterungen Verpackungsinhalt ..........................5 Systembeschreibung ..........................5 Technische Daten Typenschild/Kennzeichnung ........................5 Aufbau Einzelteile UBK 46 ..........................6 Legende ..............................7 Einbau UBK 46 ..............................8 Gefahr ..............................8 Einbauanleitung ............................8 Achtung ..............................8 Wärmebehandlung der Schweißnähte .....................9...
  • Seite 3 Inhalt Fortsetzung Seite Betrieb Achtung ..............................Wartung Gefahr ..............................10 UBK 46 ..............................10 Ablauftemperatur verändern ......................10 – 11 Werkseinstellung wiederherstellen ......................12 Thermovit Regler und Düseneinsatz reinigen / wechseln ..............12 ® Schmutzsieb reinigen / wechseln ......................13 Werkzeug ............................13 Anzugsmomente ...........................13 Ersatzteile UBK 46 ..............................14...
  • Seite 4: Wichtige Hinweise

    Wichtige Hinweise Bestimmungsgemäßer Gebrauch Den Kondensatabflussregler nur zum Ableiten von Kondensat aus Wasserdampf einsetzen. Einsatz nur innerhalb der zulässigen Druck und Temperaturgrenzen unter Beachtung der chemischen und korrosiven Einflüsse auf den Kondensatabflussregler. Sicherheitshinweis Installation, Inbetriebnahme, Wartungs und Umrüstarbeiten dürfen nur von beauftragten Beschäftig ten vorgenommen werden, die über die erforderlichen Kenntnisse verfügen und eine spezielle Unter...
  • Seite 5: Erläuterungen

    Technische Daten Typenschild / Kennzeichnung Druck und Temperaturgrenzen siehe Kennzeichnung auf dem Gehäuse bzw. siehe Angaben auf dem Typenschild. Weitere Informationen siehe GESTRA Druckschriften, wie Datenblätter und Technische Informationen. Auf dem Typenschild oder dem Gehäuse sind Typ und Ausführung gekennzeichnet: Herstellerzeichen ...
  • Seite 6: Aufbau

    Aufbau Einzelteile UBK 46 Fig. 2...
  • Seite 7: Legende

    Aufbau Fortsetzung Legende Sechskantschraube M 10 x 25 Typenschild Haube ThermovitRegler Buchse (eingepresst, kein Ersatzteil) Dichtring 40 x 48 x 2 Gehäuse Schmutzsieb Dichtring A 24 x 29 Verschlussschraube Stellschraube für Ablaufregler...
  • Seite 8: Einbau

    1. Der Durchflussrichtungspfeil auf dem Armaturengehäuse muss mit der Richtung des Dampfstroms übereinstimmen. 2. Servicemaß berücksichtigen. Wenn die Armatur fest eingebaut ist, wird zur Demontage von Gehäuseteilen ein Servicemaß für die Wartung benötigt (siehe Aufbau, Einzelteile UBK 46). 3. KunststoffVerschlussstopfen entfernen. Die KunststoffVerschlussstopfen dienen nur als Transport sicherung! 4.
  • Seite 9: Wärmebehandlung Der Schweißnähte

    Einbau Fortsetzung Wärmebehandlung der Schweißnähte Eine nachträgliche Wärmebehandlung der Schweißnähte ist nicht erforderlich. Werkzeug RingMaulschlüssel SW 16, DIN 3113, Form B  RingMaulschlüssel SW 22, DIN 3113, Form B  DrehmomentSchlüssel 20120 Nm, ISO 6789  Inbetriebnahme Stellen Sie sicher, dass alle Anschlüsse einer geeigneten Druckprüfung gemäß den geltenden Vorschriften unterzogen wurden.
  • Seite 10: Wartung

    Scharfkantige Innenteile können Schnittverletzungen an den Händen verursachen! Bei allen Arbeiten an der Armatur Schutzhandschuhe tragen! UBK 46 GESTRA Kondensatabflussregler UBK 46 sind grundsätzlich wartungsfrei. Bei Einsatz in ungespülten Neuanlagen sollte jedoch nach der ersten Inbetriebnahme eine Kontrolle und Reinigung des Thermovit Reglers vorgenommen werden.
  • Seite 11 Wartung Fortsetzung Ablauftemperatur verändern Fortsetzung Fig. 3 Ablauftemperatur verringern. Maximal Umdrehung nach rechts, Umdrehung entspricht einer Temperaturänderung von 5 K. Ablauftemperatur erhöhen. Maximal 1 Umdrehung nach links, Umdrehung entspricht einer Temperaturänderung von 5 K. Betriebsüberdruck [bar] Öffnungstemperatur bei Werkseinstellung [°C]...
  • Seite 12: Werkseinstellung Wiederherstellen

    Wartung Fortsetzung Werkseinstellung wiederherstellen 1. Gehäuseschrauben 1 lösen und herausdrehen, Haube 3 von Gehäuse 7 abnehmen. Fig. 2 2. Regler 4 auf Umgebungstemperatur abkühlen lassen. 3. Die Stellschraube a am Regler bis zum Anschlag nach rechts drehen. Danach Stellschraube Umdrehungen nach links drehen. Die Werkseinstellung ist jetzt wiederhergestellt. Fig. 3 4.
  • Seite 13: Schmutzsieb Reinigen / Wechseln

    Wartung Fortsetzung Schmutzsieb reinigen / wechseln 1. Verschlussschraube 0 lösen und mit Schmutzsieb 8 herausschrauben. Fig. 2 2. Schmutzsieb, Verschlussschraube und Dichtflächen reinigen. 3. Schmutzsieb und Verschlussschraube bei sichtbarem Verschleiß oder Beschädigungen durch neues Schmutzsieb ersetzen (siehe Tabelle Ersatzteil-Liste). 4. Dichtring 9 durch neuen Dichtring ersetzen, wenn Beschädigungen erkennbar sind (siehe Tabelle Ersatzteil-Liste).
  • Seite 14: Ersatzteile

    Ersatzteile UBK 46 Fig. 4 Ersatzteil-Liste Bestellnummer Teil Benennung UBK 46 ThermovitRegler mit Dichtring 375 324 8 9 0 Schmutzsieb komplett 375 113 Dichtring*) 40 x 48 x 2, Graphit 375 159 Dichtring*) A 24 x 29, Niro 375 162...
  • Seite 15: Außerbetriebnahme

    Außerbetriebnahme Gefahr Das Gerät steht während des Betriebs unter Druck und ist heiß. Schwere Verbrennungen und Verletzungen am ganzen Körper sind möglich. Montage oder Wartungsarbeiten nur durchführen, wenn die Anlage drucklos (0 bar) und kalt (20 °C) ist. Das Gerät muss von der Hochdruck und Niederdruckseite getrennt und entlüftet sein, bevor Montage...
  • Seite 16 Weltweite Vertretungen finden Sie unter: www.gestra.de GESTRA AG Münchener Straße 77 28215 Bremen Germany Telefon +49 421 35030 Telefax +49 421 3503393 Email info@de.gestra.com www.gestra.de 80849703/102012csa · GESTRA AG · Bremen · Printed in Germany...
