CARBEST l Acrylglas--Ausstellfenster RW Compact

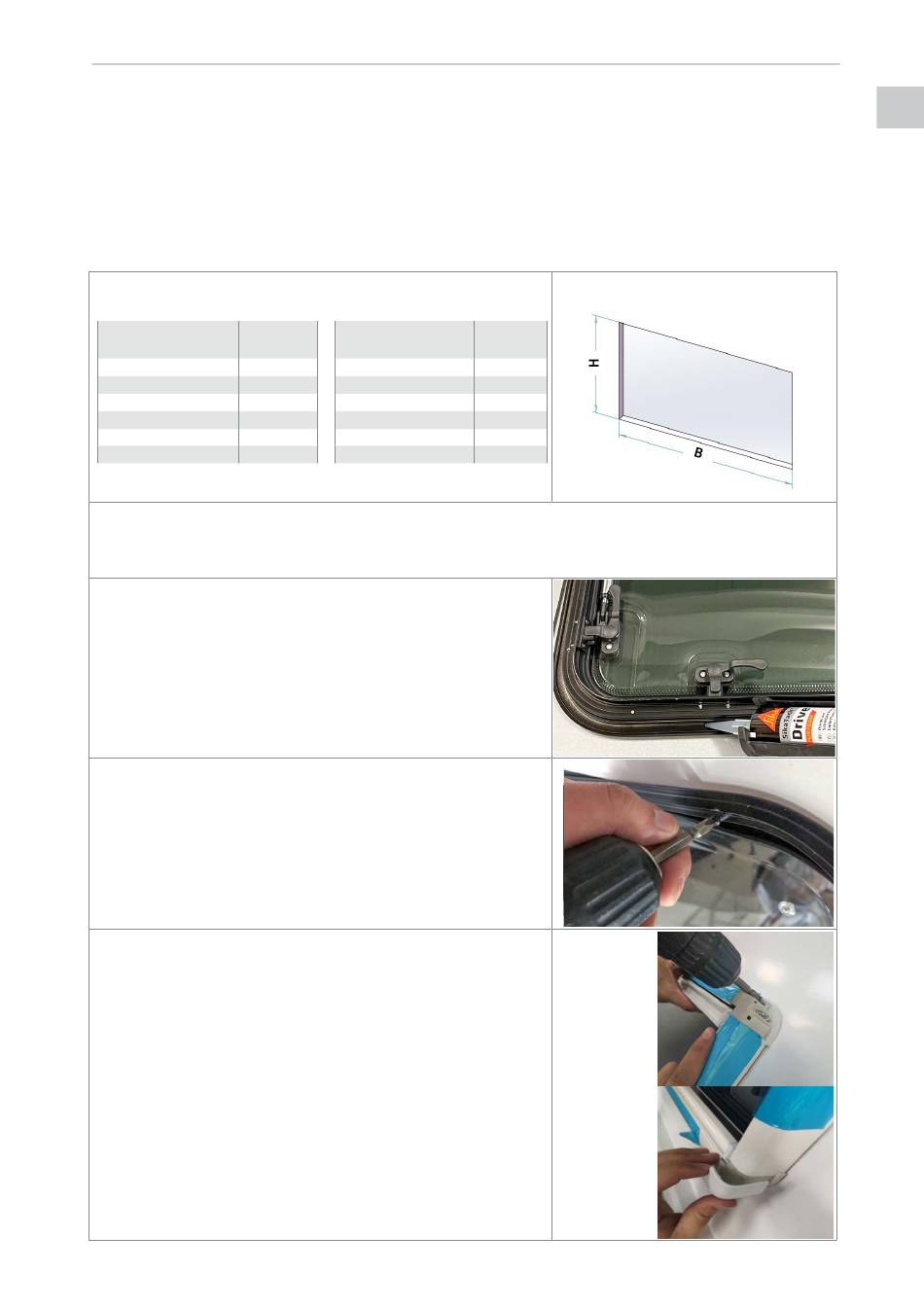

MONTAGE DES AUSSTELLFENSTERS

Hinweise zum Einbau:
• Bitte beachten Sie vor der Montage die vorgegebene Wandstärke und vergleichen Sie diese mit der Wandstärke Ihres Fahrzeugs.
• Das Ausstellfenster ist geeignet für Wandstärken von 30 bis 40 mm
• Wenn die Wandstärke unter 30 mm liegt, ist es notwendig, den Wandausschnitt mit einem geeigneten Montagerahmen zu verstärken.
• Bitte kontrollieren und überprüfen Sie sorgfältig den Einbauort, bevor Sie einen Ausschnitt in die Karosserie Ihres Fahrzeugs sägen.
Es dürfen keine tragenden Bauteile, Stromleitungen oder Möbel im Weg sein.
• Wir empfehlen die Montage des Fensters grundsätzlich mit mindestens zwei Personen durchzuführen.
1. Stellen Sie sicher, dass der vorhandene Wandausschnitt an Ihrem Fahrzeug
mit dem vorgegebenen Ausschnittmaß des Fensters übereinstimmt.
Ausschnitt B x H (mm) Art-Nr.
350x500 31890
500x300 318910
31901
500x350
31892
500x450
600x450 31899
700x300 318913
2. Reinigen Sie die Innenseite des Außenrahmens sowie die gesamte Fläche rund um den Wandausschnitt gründlich.
Die Flächen müssen sauber, staub- und fettfrei sein.
3. Bitte tragen Sie Dichtungsmasse gleichmäßig und daumendick auf die
Innenseite des Außenrahmens auf.
Empfehlung: DEKAseal 8936 oder SikaLastomer 710
ACHTUNG! Beachten Sie die Hinweise des Dichtmittel-Herstellers!
4. Setzen Sie den Außenrahmen in Höhe und Breite mittig in den Wandaus-
schnitt und drücken Sie den Rahmen vorsichtig an die Fahrzeugwand, damit
sich die Dichtungsmasse gleichmäßig verteilen kann.
5. Während eine Person den Fensterrahmen von außen hält und fixiert, sollte
die zweite Person den mitgelieferten Innenmontagerahmen mit den
beiliegenden Schrauben von innen gegenschrauben.
Achtung: Bitte die Schrauben nicht zu fest anziehen!
6. Nach Abschluss der Fenstermontage kann nun bei Bedarf das optionale
Verdunklungssystem montiert werden. Je nach Einbausituation und
vorhandener Wandstärke wird ggf. ein zusätzlicher Holzrahmen für die
Montage des Verdunklungssystem benötigt. Dieser muss individuell und in
Eigenregie gefertigt werden.
Richten Sie das Verdunklungssystem an der Installationsöffnung aus.
An den vier äußeren Ecken des Rahmens befinden sich die Löcher für die
Verschraubung. Befestigen Sie das Verdunklungssystem mit den mitgeliefer-
ten Befestigungsschrauben und ziehen Sie die Schrauben leicht von Hand
fest. Prüfen Sie, ob sich das Moskitonetz und die Verdunkelung gut bewegen
lassen. Verschließen Sie die Schraublöcher mit den vier Abdeckkappen und
entfernen Sie alle Schutzfolien.
Ausschnitt B x H (mm) Art-Nr.
700 x 400 31900
700 x 450 31902
31894
800 x 450
31895
900 x 450
900 x 500 31896
1000x500 31897
