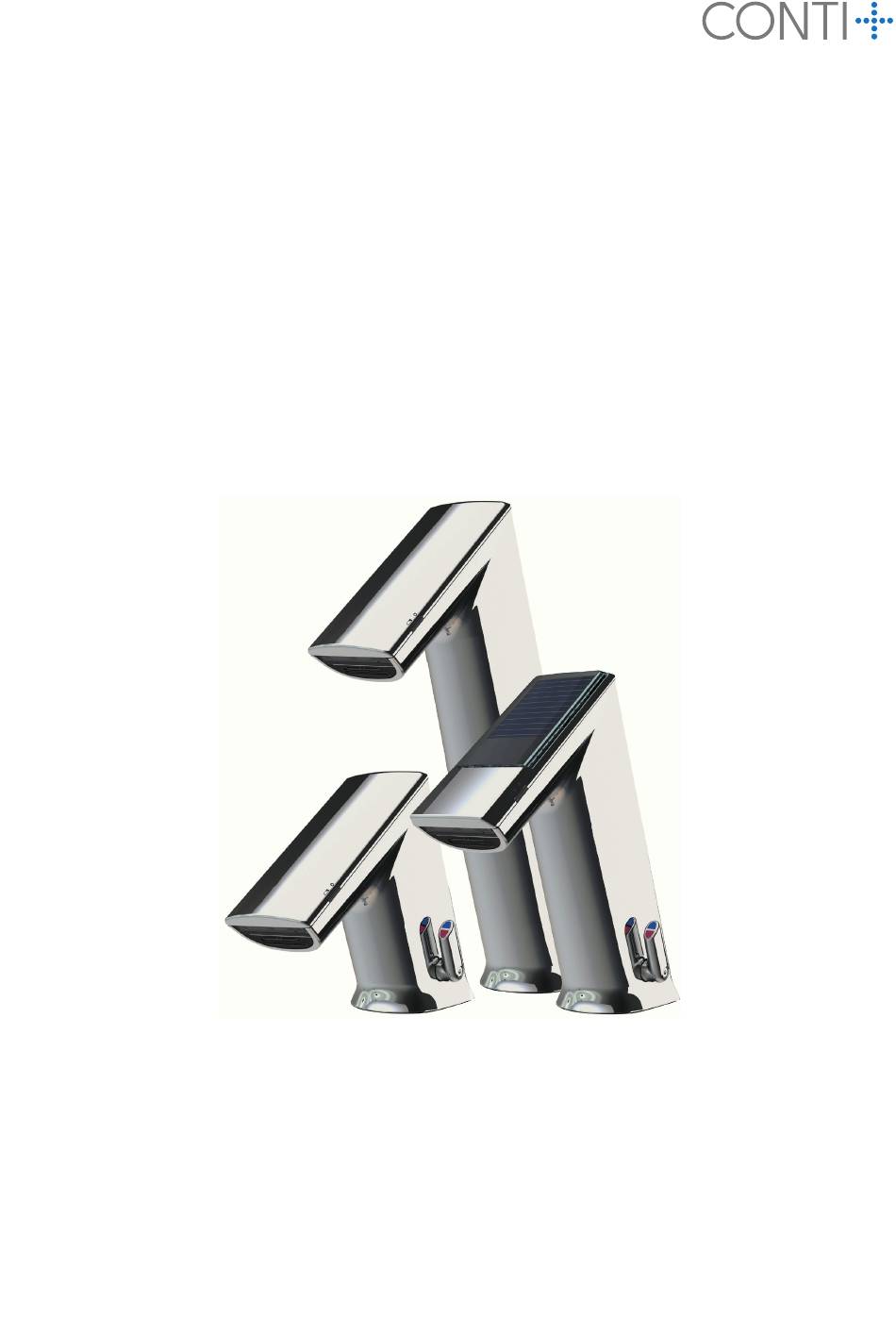

- Seite 1 Montageanleitung installation manual ultra Waschtischarmatur ultra lavatory faucet passend für | suitable for GS10 | GS20 GM10 | GM20 GH10 | GH20...
- Seite 2 Wichtige Informationen LESEN SIE DIE BEIGELEGTEN SICHERHEITS Produkt in frostfreier, trockener Umgebung HINWEISE UNBEDINGT VOR INSTALLATION lagern. UND INBETRIEBNAHME DES SYSTEMS / Befestigungsmaterial im Lieferumfang auf PRODUKTS. Verwendbarkeit für aktuelle Wandbeschaffen- FEHLINSTALLATIONEN KÖNNEN FUNK heit prüfen. TIONS STÖRUNGEN UND SCHÄDEN VERUR Nur Befestigungsschrauben aus nichtrosten- SACHEN SOWIE ZUR GEFAHR FÜR BENUT...
- Seite 3 Important BE SURE TO READ THE ATTACHED SAFETY Store product in a frost-free, dry environment. INSTRUCTIONS BEFORE INSTALLING AND Check the fixing material in the scope of de- COMMISSIONING THE SYSTEM / PRODUCT. livery for usability for current wall condition. INCORRECT INSTALLATION CAN CAUSE Only use stainless steel fixing screws.
-
Seite 4: Technische Daten / Technical Data
Technische Daten | technical data GS10 | GS20 Betriebsspannung (Batterie) 6 VDC (4x 1,5 V Alkaline AA Batterie) operating voltage (battery) Betriebsspannung (Netz) 230 VAC / 6 VDC operating voltage (grid) Betriebsdruck 0,3 – 10,0 bar operating pressure Durchflussmenge (3 bar) 5,7 l/min (option 2 l/min) Flow rate (3 bar) max. -
Seite 5: Technische Zeichnung | Technical Drawing
Technische Zeichnung | technical drawing 20° max.45 Ø33.5 G3/8" 20° max.45 Ø 33.5 G3/8" CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved. - Seite 6 Technische Daten | technical data GM10 | GM20 Betriebsspannung (Batterie) 6 VDC (4x 1,5 V Alkaline AA Batterie) operating voltage (battery) Betriebsspannung (Netz) 230 VAC / 6 VDC operating voltage (grid) Betriebsdruck 0,3 – 10,0 bar operating pressure Durchflussmenge (3 bar) 5,7 l/min (option 2 l/min) Flow rate (3 bar) max.
- Seite 7 Technische Zeichnung | technical drawing 20° max.45 Ø33.5 G3/8" 20° max.45 Ø33.5 G3/8" CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
- Seite 8 Technische Daten | technical data GH10 | GH20 Betriebsspannung (Batterie) 6 VDC (4x 1,5 V Alkaline AA Batterie) operating voltage (battery) Betriebsspannung (Netz) 230 VAC / 6 VDC operating voltage (grid) Betriebsdruck 0,3 – 10,0 bar operating pressure Durchflussmenge (3 bar) 5,7 l/min (option 2 l/min) Flow rate (3 bar) max.
- Seite 9 Technische Zeichnung | technical drawing 20° max.45 Ø33.5 G3/8" 20° max.45 Ø33.5 G3/8" CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
-
Seite 10: Montage / Installation
Montage | installation Montage der Armatur Montage der Flexschläuche Eckventile öffnen Installation of faucet Installation of flexible hoses Open angle valves Spannungsversorgung (Netz) Spannungsversorgung (Batterie) Spannungsversorgung (Netz) power supply (grid) power supply (battery) power supply (grid) nur GS | GS only Spannungsversorgung (Batterie/Solar) Spannungsversorgung (Batterie extern) power supply (battery extern) - Seite 11 Inbetriebnahme • Preparing for operation • Inbetriebnahme • Preparing for operation Messa in funzione • Mise en service • Messa in funzione • Mise en service • Inbetriebnahme • Preparing for operation Inbetriebnahme | Preparing for operation • Messa in funzione •...
-
Seite 12: Funktionen
• Funktionen Funktionen Einstell- Einstell- Anzeige Werk- bereich Funktion Vorgehensweise Zusatzinformation bereich Armatur seitig mit iqua- mit PC Touch Erweiterter Funktionsmodus aktiv ca. 2 Sek. bis Kurz-Aus «Pause» aktivieren 0-3600 je ca. 0,5 Sek. pulsiert während Funktion aktiv 2 Min. - Seite 13 • Functions Functions setting setting feedback range function procedure information default range signal via iqua- via PC Touch temporary off extended function mode is active app. 2 sec. till «cleaning mode» 0-3600 a app. 0,5 sec. pulsing during active function activate 2 min.
- Seite 14 • Temperatur Fixeinstellung • Fixed temperature setting • Temperatura impostazione fissa • Réglage fixe de la température • Temperatur Fixeinstellung • Fixed temperature setting Temperatur Fixeinstellung | Fixed temperature setting • Temperatura impostazione fissa • Réglage fixe de la température •...
- Seite 15 • Schmutzsieb-Reinigung • Cleaning the filters Schmutzsieb-Reinigung | Cleaning the filters • Pulire il filtro • Nettoyage du tamis Klick 10 sec. CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
- Seite 16 • Batteriewechsel • Changing the battery Batteriewechsel | Changing the battery • Cambio batteria • Remplacer la pile 4 x AA 1,5 V Klick 10 sec. CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
- Seite 17 • Strahlregler Service • aerator service Strahlregler Service | aerator service • aeratore servizio • aérateur de service 10 sec. CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
- Seite 18 Störungsbehebung | Troubleshooting Störung/Fehler Mögliche Ursache Behebung „Kurz-Aus“ ist aktiviert „Kurz-Aus“ beenden Absperrventil geschlossen Absperrventil öffnen Es fliesst kein Wasser Schmutzsieb verstopft Schmutzsieb reinigen Batterie leer Batterie austauschen Stromausfall / Netzteil defekt Stromversorgung prüfen Armatur spült selbstständig Automatische Einmessung Reflexion an Gegenständen (ohne Benutzung) Einstellung der Sensorreichweite Wasser fliesst permanent...
- Seite 19 Systemübersicht | System overview CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
-
