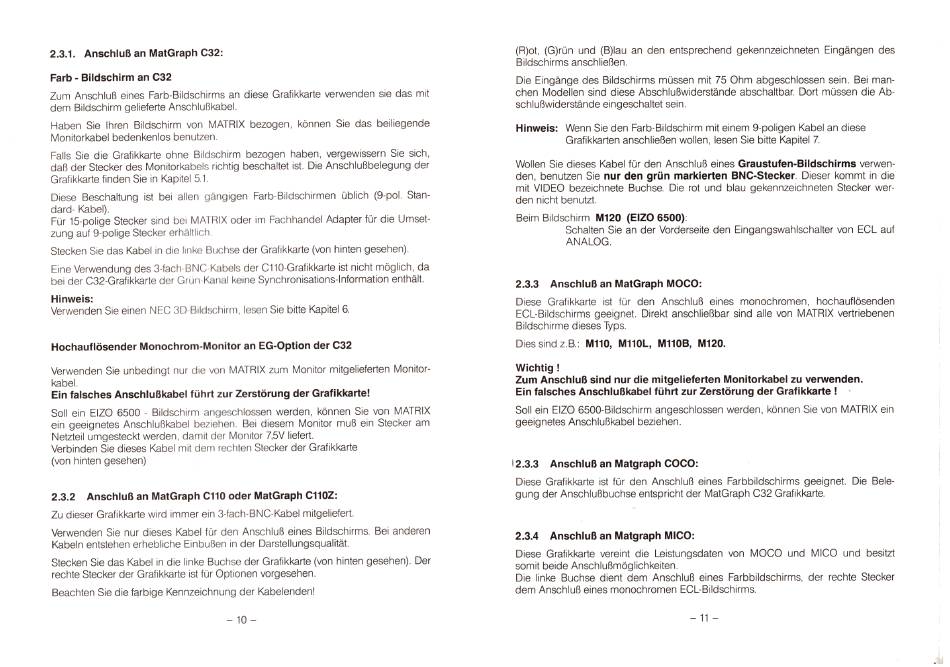

2.3.1. Anschluß an MatGraph C32:
Farb - Bildschirm an C32
Zum Anschluß eines Farb-Bildschirms an diese Grafikkarte verwenden sie das mit
dem Bildschirm gelieferte Anschlußkabel.
Haben Sie Ihren Bildschirm von MATRIX bezogen, können Sie das beiliegende
Monitorkabel bedenkenlos benutzen.
Falls Sie die Grafikkarte ohne Bildschirm bezogen haben, vergewissern Sie sich,
daß der Steckerdes Monitorkabelsrichtig beschaltetist. DieAnschlußbelegungder
Grafikkarte finden Sie in Kapitel 5M
Diese Beschaltungist bei allen gångigen Farb-Bildschirmen ü blich (9-pol.Stan-
dard- Kabel).
Für 15-polige Stecker s ind bei MATRIX Oderim Fachhandel Adapterfür die Umset-
zung auf 9-polige Stecker erhältlich.
Stecken Sie das Kabel in die linke Buchse der Grafikkarte (von hinten gesehen).
EineVerwendung des3-fachT3NCXabels der CllO-Grafikkarte i st nichtmöglich,da
bei der C32-Grafikkarte der GrünKanal keine Synchronisations-Information enthält.
Hinweis:
Verwenden Sie einen NEC 3DT3ildschirrn, lesen Sie bitte Kapitel 6.
Hochauflösender Monochrom-Monitor
VerwendenSie unbedingt nur die von MATRIXzum MonitormitgeliefertenMonitor-
kabel.
Ein falsches Anschlußkabel führt zur Zerstörung der Grafikkarte!
Soll ein EIZO 6500 - Bildschirm angeschlossenwerden, können Sie von MATRIX
ein geeignetes Anschlußkabel beziehen. B ei diesemMonitormußein Steckeram
Netzteilumgestecktwerden,damit der Monitor7,5Vliefert.
Verbinden Sie dieses Kabel mit dem rechten Stecker der Grafikkarte
(von hinten gesehen)
2.3.2 Anschluß an MatGraph CIIO Oder MatGraph CIIOZ:
Zu dieser Grafikkarte Wird immer ein 3-fach-BNC-Kabel mitgeliefert.
Verwenden Sie nur dieses Kabel für den Anschluß eines Bildschirms. Bei anderen
Kabeln entstehen erhebliche Einbußen in der Darstellungsqualität.
Stecken Sie das Kabel in die linke Buchse der Grafikkarte (von hinten gesehen). Der
rechte Stecker der Grafikkarte ist für Optionen vorgesehen.
Beachten Sie die farbige Kennzeichnung der Kabelenden!
- 10 -
an EG-Option der C32
(R)ot, (G)rün und (B)lau an den entsprechend gekennzeichneten Eingängen des
Bildschirms anschließen.
Die Eingänge des Bildschirms müssen mit 75 Ohm abgeschlossen sein. Bei man-
chen Modellen sind diese Abschlußwiderstände
schlußwiderstände eingeschaltet sein.
Hinweis: Wenn Sie den Farb-Bildschirm mit einem 9-poligen Kabel an diese
Grafikkarten anschließen wollen, lesen Sie bitte Kapitel 7.
Wollen Sie dieses Kabel für den Anschluß
den, benutzen Sie nur den grün markierten
mit VIDEO bezeichnete Buchse. Die rot und blau gekennzeichneten Stecker wer-
den nicht benutzt.
Beim Bildschirm M120 (EIZO 6500).
Schalten Sie an der Vorderseite den Eingangswahlschalter
ANALOG.
2.3.3 Anschluß an MatGraph MOCO:
Diese Grafikkarte ist für den Anschluß
ECL-Bildschirms geeignet. Direkt anschließbar sind alle von MATRIX vertriebenen
Bildschirme dieses Typs.
Dies sind z. B.. Milo, MIIOL, MIIOB,
Wichtig !
Zum Anschluß sind nur die mitgelieferten
Ein falsches Anschlußkabel führt zur Zerstörung der Grafikkarte !
Soll ein EIZO 6500-Bildschirm angeschlossen werden, können Sie von MATRIX ein
geeignetes Anschlußkabel beziehen.
2.3.3 Anschluß an Matgraph COCO:
Diese Grafikkarte ist für den Anschluß eines Farbbildschirms
gung der Anschlußbuchse entspricht der MatGraph C32 Grafikkarte.
2.3.4 Anschluß an Matgraph MICO:
Diese Grafikkarte vereint die Leistungsdaten von MOCO und MICO und besitzt
somit beide Anschlußmöglichkeiten.
Die linke Buchse dient dem Anschluß eines Farbbildschirms,
dem Anschluß eines monochromen ECL-Bildschirms.
-11-
abschaltbar. Dort müssen die Ab-
eines Graustufen-BiIdschirms verwen-
BNC-Stecker. Dieser kommt in die
von ECL auf
eines monochromen, hochauflösenden
M120.
Monitorkabel zu verwenden.
geeignet. Die Bele-
der rechte Stecker
