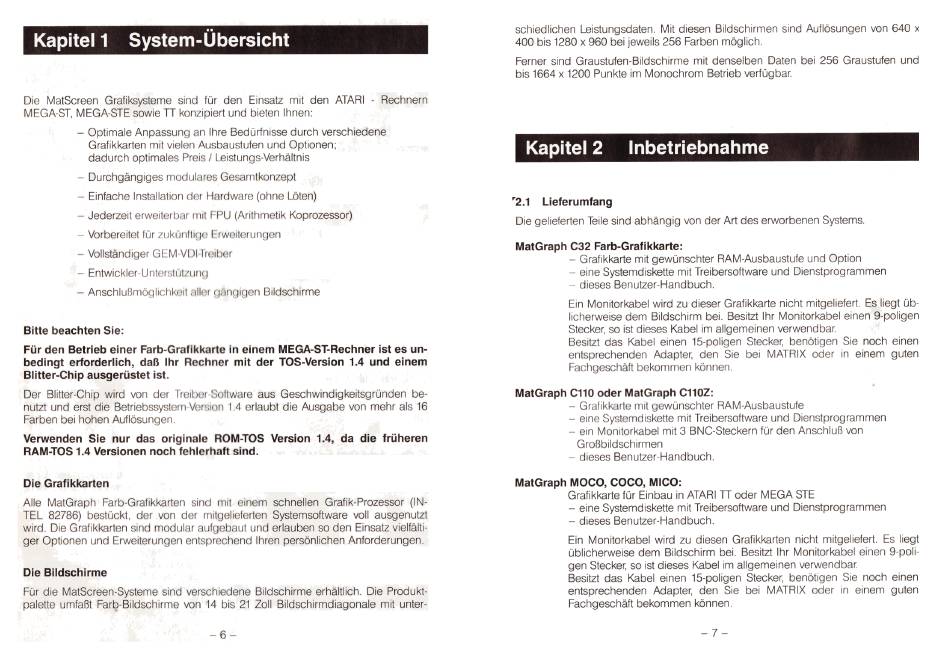

Kapitell System-Übersicht
Die MatScreen Grafiksysteme sind für den Einsatz mit den ATARI - Rechnern
MEGAST, MEGA-STE sowie TT konzipiert und bieten Ihnen:
— Optimale Anpassung an Ihre Bedürfnisse durch verschiedene
Grafikkarten mit vielen Ausbaustufen und Optionen;
dadurch optimales Preis / Leistungs-Verhältnis
—Durchgängiges modulares Gesamtkonzept
— Einfache Installation der Hardware (ohne I-Öten)
— Jederzeit erweiterbar mit FPU (Arithmetik Koprozessor)
— Vorbereitet für zukünttige Erweiterungen
— Vollständiger GEMVDlTreiber
— Entwickler-Unterstützung
—Anschlußmöglichkeit aller qångigen Bildschirme
Bitte beachten Sie:
Für den Betrieb einer Farb-Grafikkarte
bedingt erforderlich, daß Ihr Rechner mit der TOS-Version 1.4 und einem
Blitter-Chip ausgerüstet ist.
Der Blitter-Chip Wird von der Treibersoftware aus Geschwindigkeitsgründen be-
nutzt und erst die BetriebssystemVersion
Farben bei hohen Auflösungen.
Verwenden Sie nur das originale
RAM-TOS 1.4 Versionen noch fehlerhaft
Die Grafikkarten
Alle MatGraph Farb-Grafikkarten sind mit einem schnellen Grafik-Prozessor (IN-
TEL 82786) bestückt, der von der mitgelieferten Systemsoftware voll ausgenutzt
wird. Die Grafikkarten sind modular aufgebaut und erlauben so den Einsatz vielfälti-
ger Optionen und Erweiterungen entsprechend Ihren persönlichen Anforderungen.
Die Bildschirme
Für die MatScreen-Systeme sind verschiedene Bildschirme erhältlich. Die Produkt-
palette umfaßt FarQ-Bildschirme von 14 bis 21 Zoll Bildschirmdiagonalemit unter-
in einem MEGA-ST-Rechner ist es un-
1.4 erlaubt die Ausgabe von mehr als 16
ROM-TOS Version 1.4, da die früheren
Sind.
schiedlichen Leistungsdaten. Mit diesen Bildschirmen sind Auflösungen von 640 x
400 bis 1280 x 960 bei jeweils 256 Farben möglich.
Ferner sind Graustufen-Bildschirme
bis 1664 x 1200 Punkte im Monochrom Betrieb verfügbar.
Kapitel 2 Inbetriebnahme
"2.1

Lieferumfang

Die gelieferten Teilesind abhängig von der Art des erworbenen Systems.
MatGraph C32 Farb-Grafikkarte:
—Grafikkarte mit gewünschter RAM-Ausbaustufe und Option
—eine Systemdiskette mit Treibersoftware und Dienstprogrammen
— dieses Benutzer-Handbuch.
Ein Monitorkabel Wird zu dieser Grafikkarte nicht mitgeliefert. Es liegt üb-
licherweise dem Bildschirm bei. Besitzt Ihr Monitorkabel einen 9-poligen
Stecker, so ist dieses Kabel im allgemeinen verwendbar.
Besitzt das Kabel einen 15-poligen Stecker, benötigen Sie noch einen
entsprechenden Adapter, den Sie bei MATRIX Oder in einem guten
Fachgeschäft bekommen können.
MatGraph CIIO Oder MatGraph CIIOZ:
—Grafikkarte mit gewünschter RAM-Ausbaustufe
—eine Systemdiskette mit Treibersoftware und Dienstprogrammen
— ein Monitorkabel mit 3 BNC-Steckern
Großbildschirmen
— dieses Benutzer-Handbuch.
MatGraph MOCO, COCO, MICO:
Grafikkarte für Einbau in ATARI TT oder MEGA STE
—eine Systemdiskette mit Treibersoftware und Dienstprogrammen
— dieses Benutzer-Handbuch.
Ein Monitorkabel Wird zu diesen Grafikkarten nicht mitgeliefert. Es liegt
üblicherweise dem Bildschirm bei. Besitzt Ihr Monitorkabel einen 9-poli-
gen Stecker,so ist dieses Kabel im allgemeinen verwendbar.
Besitzt das Kabel einen 15-poligen Stecker, benötigen Sie noch einen
entsprechenden Adapter, den Sie bei MATRIX Oder in einem guten
Fachgeschäft bekommen können.
mit denselben Daten bei 256 Graustufen
für den Anschluß von
und
