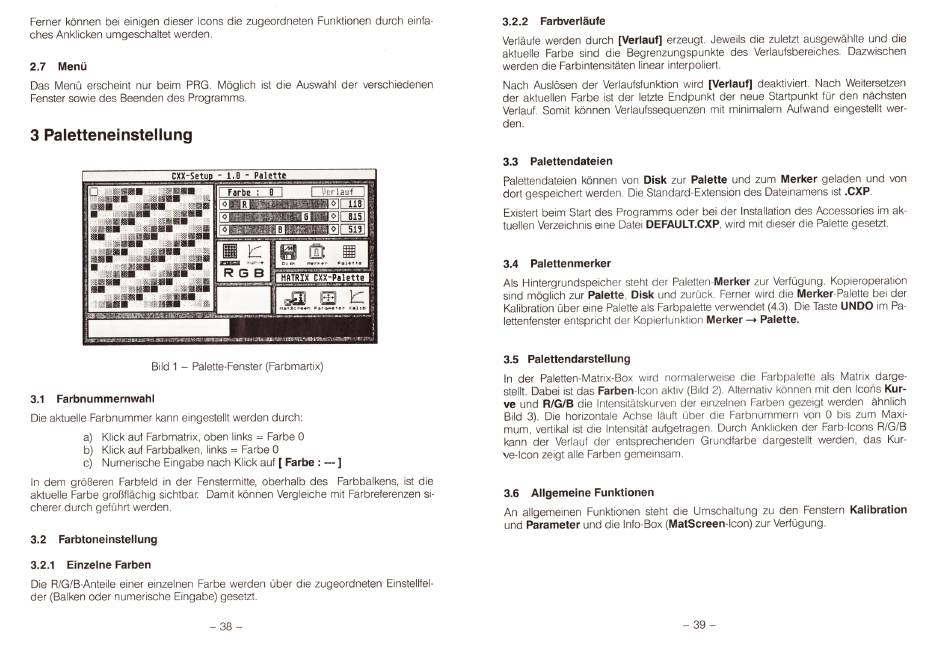

Matrix MatGraph Benutzerhandbuch Seite 20

Ferner können bei einigen dieser Icons die zugeordneten Funktionen durch einfa-
ches Anklicken umgeschaltet werden.
2.7 Menü
Das Menü erscheint nur beim PRG. Möglich ist die Auswahl der verschiedenen
Fenster sowie des Beenden des Programms.
3 Paletteneinstellung
CXX-Setu
Bild 1 —Palette-Fenster(Farbmartix)
3.1 Farbnummernwahl
Die aktuelle Farbnummer kann eingestellt werden durch:
a) Klick auf Farbmatrix, oben links = Farbe O
b) Klick auf Farbbalken, links = Farbe O
c) Numerische Eingabe nach Klick auf [ Farbe :
In dem größeren Farbfeld in der Fenstermitte, oberhalb des Farbbalkens, ist die
aktuelle Farbe großflächig sichtbar. Damit können Vergleiche mit Farbreferenzensi-
cherer durch geführt werden.
3.2 Farbtoneinstellung
3.2.1 Einzelne Farben
Die R/G/B-Anteile einer einzelnen Farbe werden über die zugeordneten
der (Balken Oder numerische Eingabe) gesetzt.
I .g Palette
I auf
Farbe :
RGB
HRTRIX CXX-Palette
Einstellfel-
- 38 -
3.2.2 Farbverläufe
Verläufewerden durch [Verlaufl erzeugt. Jeweilsdie zuletztausgewählteund die
aktuelle Farbe sind die Begrenzungspunktedes Verlaufsbereiches. D azwischen
werden die Farbintensitäten linear interpoliert.
Nach Auslösen der Verlaufsfunktion Wird [Verlaufl deaktiviert. Nach Weitersetzen
der aktuellen Farbe ist der letzte Endpunkt der neue Startpunkt für den nächsten
Verlauf. Somit können Verlaufssequenzen mit minimalem Aufwand eingestellt wer-
den.
3.3 Palettendateien
Palettendateien können von Disk zur Palette und zum
dort gespeichert w erden.DieStandard-Extension desDateinamens i st.CXP
Existertbeim Start des ProgrammsOderbei der Installationdes Accessoriesim ak-
tuellen Verzeichnis eine Datei DEFAULT.CXP, Wird mit dieser die Palette gesetzt.
3.4 Palettenmerker
Als Hintergrundspeichersteht der Paletten-Merkerzur Verfügung. Kopieroperation
sind möglichzur Palette,Disk und zurück.Ferner Wirddie Merker-Palette b eider
Kalibrationüber eine Paletteals Farbpaletteverwendet(4.3).DieTasteUNDO im Pa-
lettenfensterentspricht der Kopierfunktion Merker —+ Palette.
3.5 Palettendarstellung
In der Paletten-Matrix-Box Wird normalerweise die Farbpalette als Matrix darge-
stellt. Dabei ist das Farbenacon aktiv (Bild 2). Alternativ können mit den Icons Kur-
ve und R/G/B die Intensitätskurven der einzelnen Farben gezeigt werden ähnlich
Bild 3). Die horizontale Achseläuft über die Farbnummern von O bis zum Maxi-
mum, vertikalist die Intensitätaufgetragen.Durch Anklickender Farb-lconsR/G/B
kann der Verlauf der entsprechenden Grundfarbe dargestellt werden, das Kur-
Ve-lcon zeigt alle Farben gemeinsam.
3.6 Allgemeine Funktionen
An allgemeinen Funktionen stehtdie Umschaltung zu den Fenstern Kalibration
und Parameter und die Info-Box (MatScreen-lcon) zur Verfügung.
Merker geladen und von
- 39 -
