Arithmetik-Koprozessor (FPU) MC68881 im PLCC-Gehäuse, 16 MHz Taktrate
Wird wie der ATARI-Koprozessorangesprochen und somit von diversen Applikatio-
nen benutzt (z.B. Turbo-C, DynaCadd, ...).
Erkundigen Sie sich bitte bei Ihrem Händler Oder dem Softwarehersteller, 0b bei
Ihrer Applikation der Einsatz eines Koprozessors nützlich ist.
8-Bit-PaIette
Ermöglicht die Darstellung von 256 Farben aus einer Palette von 16 Millionen und
eine Darstellung von 256 Graustufen.

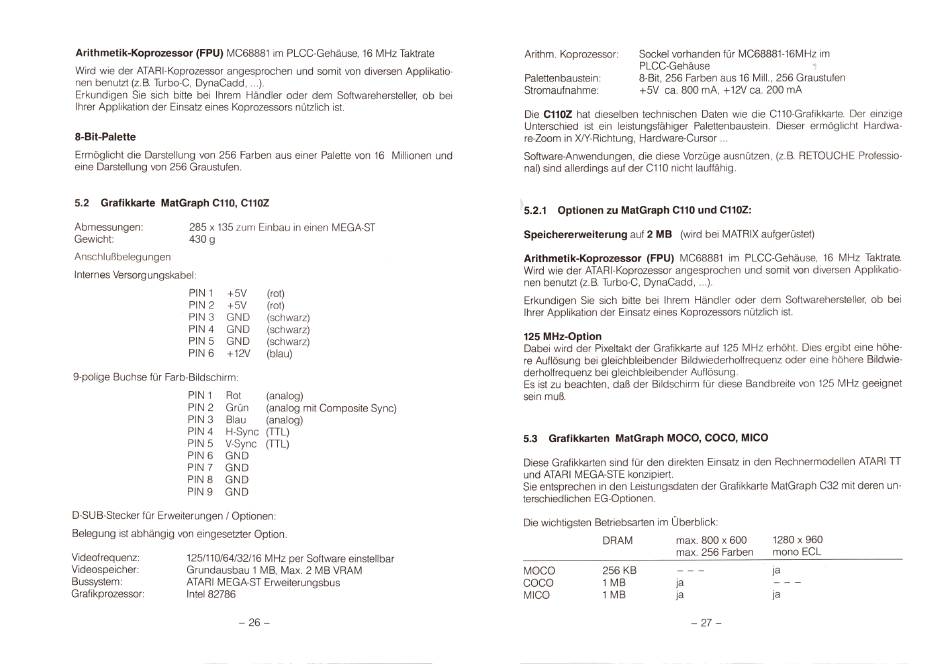

5.2 Grafikkarte MatGraph Clio, C110Z
Abmessungen: 285 x 135 zum Einbau
Gewicht: 430 g
Anschlußbelegungen
Internes Versorgungskabel:
PIN I
PIN 2
PIN 3 GND
PIN 4
GND
PIN 5 GND
PIN 6 +12V
9-polige Buchse für Farb-Bildschirm:
PIN I Rot
PIN 2 Grün
PIN 3 Blau
PIN 4 H-Sync
PIN 5 V-Sync
PIN 6 GND
PIN 7 GND
PIN 8 GND
PIN 9
GND
D-SUB-Steckerfür Erweiterungen / Optionen:
Belegung ist abhängig von eingesetzter Option.
Videofrequenz:
125/110/64/32/16 MHz per Software einstellbar
Videospeicher:
Grundausbau 1 MB, Max. 2 MB VRAM
Bussystem:
ATARIMEGA-ST Erweiterungsbus
Grafikprozessor:
Intel 82786
- 26 -
in einen MEGA-ST
(rot)
(rot)
(schwarz)
(schwarz)
(schwarz)
(blau)
(analog)
(analog mit Composite Sync)
(analog)
(TTL)
(TTL)
Sockel vorhanden
Arithm. Koprozessor:
PLCC-Gehäuse
8-Bit, 256 Farben aus 16 Mill., 256 Graustufen
Palettenbaustein:
Stromaufnahme: +5V ca. 800 mA, +12V ca. 200 mA
Die CIIOZ hat dieselben technischen Daten wie die C110-Grafikkarte. Der einzige
Unterschied ist ein leistungsfähiger Palettenbaustein. Dieser ermöglicht Hardwa-
re-Zoom in X/Y-Richtung, Hardware-Cursor
Software-Anwendungen, die diese Vorzüge ausnützen, (Z.B. RETOUCHE Professio-
nal) sind allerdings auf der CIIO nicht lauffähig.
5.2.1

Optionen zu MatGraph CIIO und CIIOZ:

Speichererweiterung auf 2 MB (Wirdbei MATRIXaufgerüstet)
Arithmetik-Koprozessor (FPU) MC68881 im PLCC-Gehäuse, 16 MHz Taktrate.
Wird wie der ATARI-Koprozessorangesprochen und somit von diversen Applikatio-
nen benutzt (Z.B.Turbo-C, DynaCadd, ...).
Erkundigen Sie sich bitte bei Ihrem Händler Oder dem Softwarehersteller,0b bei
Ihrer Applikation der Einsatz eines Koprozessors nützlich ist.
125 MHz-option
Dabei Wird der Pixeltakt der Grafikkarte auf 125 MHz erhöht. Dies ergibt eine höhe-
re Auflösungbei gleichbleibenderBildwiederholfrequenz Odereine höhere Bildwie-
derholfrequenz bei gleichbleibender Auflösung.
Es ist zu beachten, daß der Bildschirm für diese Bandbreite von 125 MHz geeignet
sein muß.
5.3 Grafikkarten

MatGraph MOCO, COCO, MICO

Diese Grafikkarten sind für den direkten Einsatz in den Rechnermodellen
und ATARI MEGA-STE konzipiert.
Sieentsprechenin den Leistungsdaten der GrafikkarteMatGraphC32 mit deren un-
terschiedlichen EG-Optionen.
Diewichtigsten Betriebsarten i m Überblick:
DRAM max. 800 x 600
max. 256 Farben
MOCO 256 KB
coco IMB
MICO IMB
— 27 _
für MC68881-16MHz im
ATARI TT
1280 x 960
mono ECL
