Einbau Der Grafikkarte; Anschluß Des Bildschirms - Matrix Matgraph Benutzerhandbuch

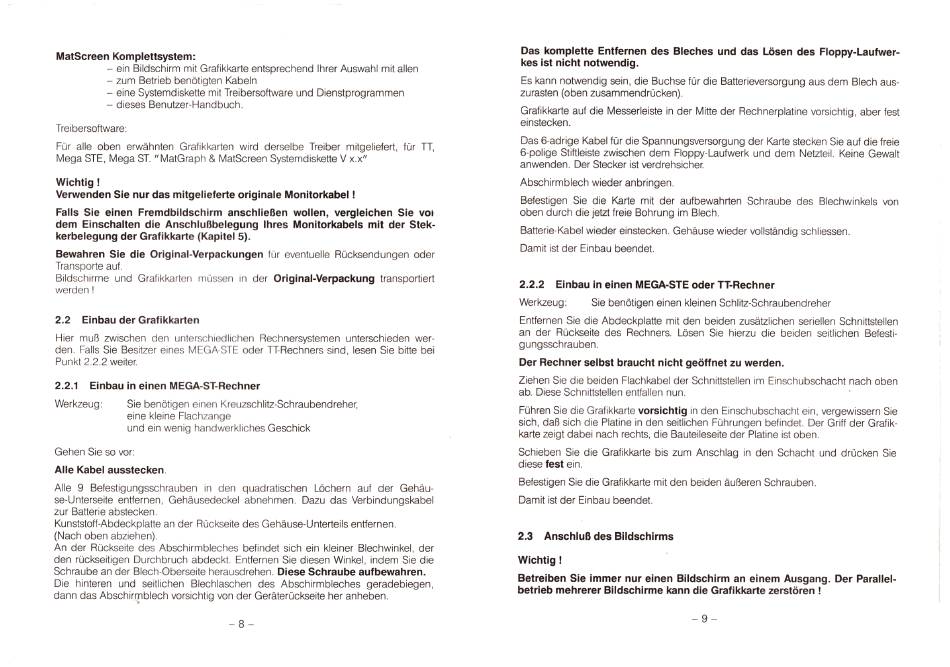

MatScreen Komplettsystem:
—ein Bildschirm mit Grafikkarte entsprechend
—zum Betrieb benötigten Kabeln
—eine Systemdiskette mit Treibersoftware und Dienstprogrammen
— dieses Benutzer-Handbuch.
Treibersoftware:
Für alle oben erwähnten Grafikkarten Wird derselbe Treiber mitgeliefert, für TT
Mega STE, Mega ST. "MatGraph & MatScreen Systemdiskette V x.x"
Wichtig !
Verwenden Sie nur das mitgelieferte originale Monitorkabel !
Falls Sie einen Fremdbildschirm anschließen
dem Einschalten die Anschlußbelegung
kerbelegung der Grafikkarte (Kapitel
Bewahren Sie die Original-Verpackungen
Transporte auf.
Bildschirme und Grafikkarten müssen in der Original-Verpackung
werden !
2.2 Einbau der Grafikkarten
Hier rnuß zwischen den unterschiedlichen Rechnersystemen unterschieden wer-
den. Falls Sie Besitzer eines MEGASTE Oder TVRechners Sind, lesen Sie bitte bei
Punkt 2.2.2 weiter.
2.2.1 Einbau in einen MEGA-ST-Rechner
Werkzeug: Sie benötigen einen Kreuzschlitz-Schraubendreher,
eine kleine Flachzange
und ein wenig handwerkliches Geschick
Gehen Sie so vor:
Alle Kabel ausstecken
Alle 9 Befestigungsschrauben in den quadratischen Löchern auf der Gehäu-
se-Unterseite entfernen, Gehäusedeckel abnehmen. Dazu das Verbindungskabel
zur Batterie abstecken.
Kunststoff-Abdeckplatte an der Rückseite des Gehäuse-Unterteils entfernen.
(Nach oben abziehen).
An der Rückseite des Abschirmbleches
den rückseitigen Durchbruch abdeckt. Entfernen Sie diesen Winkel, indem Sie die
Schraube an der Blech-Oberseite herausdrehen.
Die hinteren und seitlichen Blechlaschen des Abschirmbleches geradebiegen,
dann das Abschirmblech vorsichtig von der Geräterückseite her anheben.
-8-
Ihrer Auswahl mit allen
wollen, vergleichen Sie vot
Ihres Monitorkabels mit der Stek-
5).
für eventuelle Rücksendungen Oder
transportiert
befindet sich ein kleiner Blechwinkel, der
Diese Schraube aufbewahren.
Das komplette Entfernen des Bleches und das Lösen des Floppy-Laufwer-
kes ist nicht notwendig.
Es kann notwendigsein,die Buchsefür die Batterieversorgung aus dem Blech aus-
zurasten (oben zusammendrücken).
Grafikkarteauf die Messerleiste in der Mitteder Rechnerplatine vorsichtig,aber fest
einstecken.
Das 6-adrige Kabel für die Spannungsversorgung der Karte stecken Sie auf die freie
6-polige Stiftleiste zwischen dem Floppy-Laufwerk und dem Netzteil. Keine Gewalt
anwenden. Der Stecker ist verdrehsicher.
Abschirmblech wieder anbringen.
Befestigen Sie die Karte mit der aufbewahrten Schraube des Blechwinkels von
oben durch die jetzt freie Bohrung im Blech.
Batterie-Kabel wieder einstecken. Gehäuse wieder vollständig schliessen.
Damit ist der Einbau beendet.
2.2.2 Einbau in einen MEGA-STE oder TT-Rechner
Werkzeug:
Sie benötigen einen kleinen Schlitz-Schraubendreher
Entfernen Sie die Abdeckplatte mit den beiden zusätzlichen seriellen Schnittstellen
an der Rückseite des Rechners. Lösen Sie hierzu die beiden
gungsschrauben.
Der Rechner selbst braucht nicht geöffnet zu werden.
Ziehen Sie die beiden Flachkabel der Schnittstellen im Einschubschacht
ab. Diese Schnittstellen entfallen nun.
Führen Sie die Grafikkarte vorsichtig in den Einschubschacht ein, vergewissern Sie
sich, daß sich die Platine in den seitlichen Führungen befindet. Der Griff der Grafik-
karte zeigt dabei nach rechts, die Bauteileseite der Platine ist oben.
Schieben Sie die Grafikkarte bis zum Anschlag in den Schacht und drücken Sie
diese fest ein.
Befestigen Sie die Grafikkarte mit den beiden äuBeren Schrauben.
Damit ist der Einbau beendet.
2.3 Anschluß des Bildschirms
Wichtig !
Betreiben Sie immer nur einen Bildschirm an einem Ausgang. Der Parallel-
betrieb mehrerer Bildschirme kann die Grafikkarte
seitlichen Befesti-
nach oben
zerstören !
