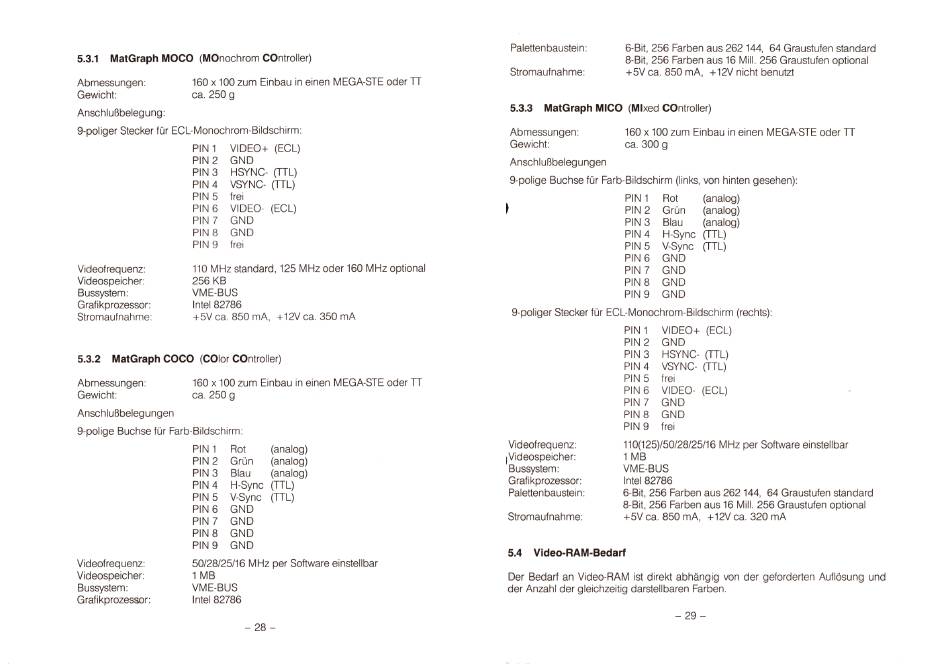

5.3.1 MatGraph MOCO (Monochrom controller)
160 x 100 zum Einbau in einen MEGA-STE Oder TT
Abmessungen:
ca. 250 g
Gewicht:
Anschlußbelegung:
9-poliger Stecker für ECL-Monochrom-Bildschirm:
VIDEO+ (ECL)
PIN I
GND
PIN 2
HSYNC- (TTL)
PIN 3
VSYNC- (TTL)
PIN 4
PIN 5 frei
PIN 6 VIDEO-
PIN 7 GND
PIN 8 GND
PIN 9 frei
110MHz standard, 125 MHz Oder 160 MHz optional
Videofrequenz:
Videospeicher: 256 KB
VME-BUS
Bussystem:
Grafikprozessor:
Intel 82786
Stromaufnahme: +5V ca. 850 mA,
5.3.2 MatGraph COCO (coor controller)
160 x 100 zum Einbau
Abmessungen:
Gewicht: ca. 250 g
AnschluBbelegungen
9-polige Buchse für Farb-Bildschirm:
PIN I Rot
PIN 2 Grün
PIN 3 Blau
PIN 4 H-Sync
PIN 5 V-Sync
PIN 6 GND
PIN 7 GND
PIN 8 GND
GND
Videofrequenz: 50/28/25/16 MHz per Software einstellbar
Videospeicher:
Bussystem:
VME-BUS
Grafikprozessor: Intel 82786
- 28 -
(ECL)
+12V ca. 350 mA
in einen MEGA-STE oder TT
(analog)
(analog)
(analog)
(TTL)
(TTL)
Palettenbaustein: 6-Bit, 256 Farben aus 262 144, 64 Graustufen standard
8-Bit, 256 Farben aus 16 Mill. 256 Graustufen optional
Stromaufnahme: +5V ca. 850 mA, +12V nicht benutzt
5.3.3 MatGraph MICO (Mixed controller)
Abmessungen: 160 x 100 zum
Gewicht: ca. 300 g
Anschlußbelegungen
9-polige Buchse für Farb-Bildschirm (links, von hinten gesehen):
PIN I Rot
PIN 2 Grün
PIN 3 Blau
PIN 4 H-Sync
PIN 5 V-Sync
PIN 6 GND
PIN 7 GND
PIN 8 GND
PIN 9 GND
9-poliger Stecker für ECL-Monochrom-Bildschirm (rechts):
PIN I VIDEO+ (ECL)
GND
PIN 3 HSYNC- (TTL)
PIN 4 VSYNC- (TTL)
PIN 5 frei
PIN 6 VIDEO- (ECL)
PIN 7 GND
PIN 8 GND
PIN 9 frei
Videofrequenz:
IVideospeicher: IMB
VME-BUS
Bussystem:
Grafikprozessor:
Intel 82786
6-Bit, 256 Farben aus 262 144, 64 Graustufen standard
Palettenbaustein:
8-Bit, 256 Farben aus 16 Mill. 256 Graustufen optional
Stromaufnahme: +5V ca. 850 mA,
5.4 Video-RAM-Bedarf
Der Bedarf an Video-RAM ist direkt abhängig von der geforderten Auflösung und
der Anzahl der gleichzeitig darstellbaren Farben.
- 29 -
Einbau in einen MEGA-STE oder TT
(analog)
(analog)
(analog)
(TTL)
(TTL)
MHz per Software einsteilbar
+12V ca. 320 mA
