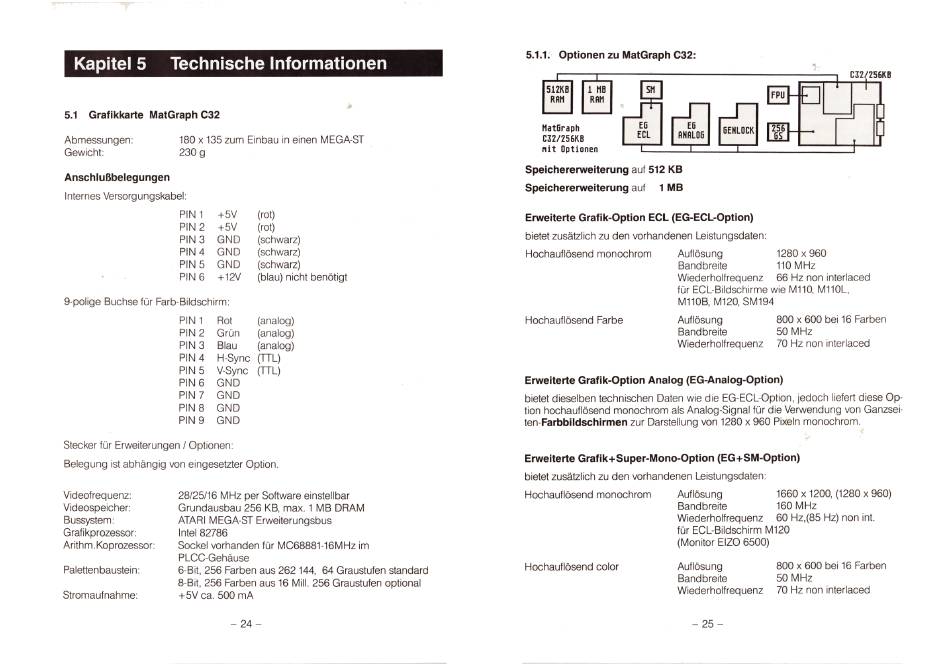

Matgraph C32 - Matrix Matgraph Benutzerhandbuch

Kapite15 Technische
5.1 Grafikkarte

MatGraph C32

180 x 135 zum Einbau
Abmessungen:
Gewicht: 230 g
Anschlußbelegungen
Internes Versorgungskabel:
PIN I
PIN 2
PIN 3 GND
PIN 4 GND
PIN 5 GND
PIN 6 +12V
9-polige Buchse für Farb-Bildschirm:
PIN I Rot
PIN 2 Grün
PIN 3 Blau
H-Sync
PIN 5 V-Sync
PIN 6 GND
PIN 7 GND
GND
PIN 8
PIN 9 GND
Stecker für Erweiterungen / Optionen:
Belegung ist abhängig von eingesetzter Option.
Videofrequenz:
28/25/16 MHz per Software einstellbar
Videospeicher: Grundausbau 256 KB, max. 1 MB DRAM
Bussystem: ATARI MEGA-STErweiterungsbus
Grafikprozessor:
Intel 82786
Arithm.Koprozessor: Sockel vorhanden
PLCC-Gehäuse
Palettenbaustein: 6-Bit, 256 Farben aus 262 144, 64 Graustufen standard
8-Bit, 256 Farben aus 16 Mill. 256 Graustufen optional
Stromaufnahme: +5V ca. 500 mA
— 24 —
Informationen
in einen MEGA-ST
(rot)
(rot)
(schwarz)
(schwarz)
(schwarz)
(blau) nicht benötigt
(analog)
(analog)
(analog)
(TTL)
(TTL)
für MC68881-16MHz im
5.1.1. Optionen zu MatGraph C32:
512KB
RRH RAH
Hat6raph
ECL
ANALOG
C32/256KB
nit Optionen
Speichererweiterung auf 512 KB
Speichererweiterung auf 1 MB
Erweiterte Grafik-Option ECL (EG-ECL-Option)
bietet zusätzlich zu den vorhandenen Leistungsdaten:
Hochauflösend monochrom Auflösung
Bandbreite
Wiederholfrequenz
für ECL-Bildschirme
MIIOB, M120, SM194
Hochauflösend Farbe Auflösung
Bandbreite
Wiederholfrequenz
Erweiterte Grafik-Option Analog (EG-Analog-Option)
bietet dieselben technischen Daten wie die EG-ECl:Option, jedoch liefert diese Op-
tion hochauflösend monochrom als Analog-Signal für die Verwendung von Ganzsei•
ten-Farbbildschirmen zur Darstellung von 1280 x 960 Pixeln monochrom.
Erweiterte Grafik+Super-Mono-Option
bietet zusätzlich zu den vorhandenen Leistungsdaten:
Auflösung
Hochauflösend monochrom
Bandbreite
Wiederholfrequenz
für ECL-BiIdschirm
(Monitor EIZO 6500)
Hochauflösend color Auflösung
Bandbreite
Wiederholfrequenz
- 25 -
C32/256KB
FPU
56
GENLOCK
1280 x 960
110 MHz
66 Hz non interlaced
wie Milo, MIIOL,
800 x 600 bei 16 Farben
50 MHz
70 Hz non interlaced
(EG+SM-Option)
1660 x 1200,(1280 x 960)
160 MHz
60 Hz,(85 Hz) non int.
M120
800 x 600 bei 16 Farben
50 MHz
70 Hz non interlaced
