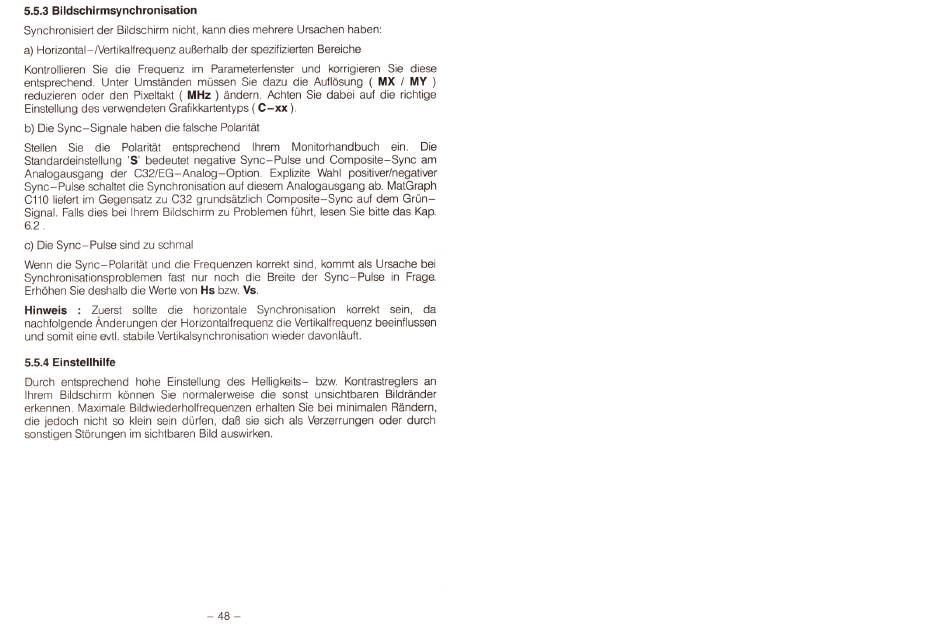

5.5.3 Bildschirmsynchronisation
Synchronisiert der Bildschirm nicht, kann dies mehrere Ursachen haben:
a) Horizontal—Nertikalfrequenzaußerhalb der spezifizierten Bereiche
Kontrollieren Sie die Frequenz im Parameterfenster und korrigieren Sie diese
entsprechend. Unter Umständen müssen Sie dazu die Auflösung ( MX / MY
reduzieren Oder den Pixeltakt ( MHz ) ändern. Achten Sie dabei auf die richtige
Einstellung des verwendeten Grafikkartentyps ( C—xx )
b) Die Sync—Signale haben die falsche Polarität
Stellen Sie die Polarität entsprechend Ihrem Monitorhandbuch ein. Die
Standardeinstellung 'S' bedeutet negative Sync—Pulse und Composite—Sync am
Analogausgang der C32/EG—Analog—Option. Explizite Wahl positiver/negativer
Sync—Pulse schaltetdie Synchronisation auf diesemAnalogausgangab. MatGraph
CIIO liefert im Gegensatz zu C32 grundsätzlich Composite—Sync auf dem Grün—
Signal. Fallsdies bei Ihrem Bildschirmzu Problemenführt, lesenSie bitte das Kap.
6.2
c) Die Sync—Pulsesind zu schmal
Wenn die Sync—Polaritätund die Frequenzen korrekt Sind, kommt als Ursache bei
Synchronisationsproblemen fast nur noch die Breite der Sync—Pulse in Frage.
Erhöhen Sie deshalb die Werte von Hs bzw. Vs.
: Zuerst sollte die horizontale Synchronisation korrekt sein, da
Hinweis
nachfolgende Anderungen der Horizontalfrequenz die Vertikalfrequenz beeinflussen
und somit eine evtl. stabile Vertikalsynchronisation wieder davonläuft.
5.5.4

Einsteilhilfe

Durch entsprechend hohe Einstellung des Helligkeits— bzw. Kontrastreglers an
Ihrem Bildschirm können Sie normalerweise die sonst unsichtbaren Bildränder
erkennen. Maximale Bildwiederholfrequenzen erhalten Sie bei minimalen Rändern,
die jedoch nicht so klein sein dürfen, daB sie sich als Verzerrungen Oder durch
sonstigen Störungen im sichtbaren Bild auswirken.
