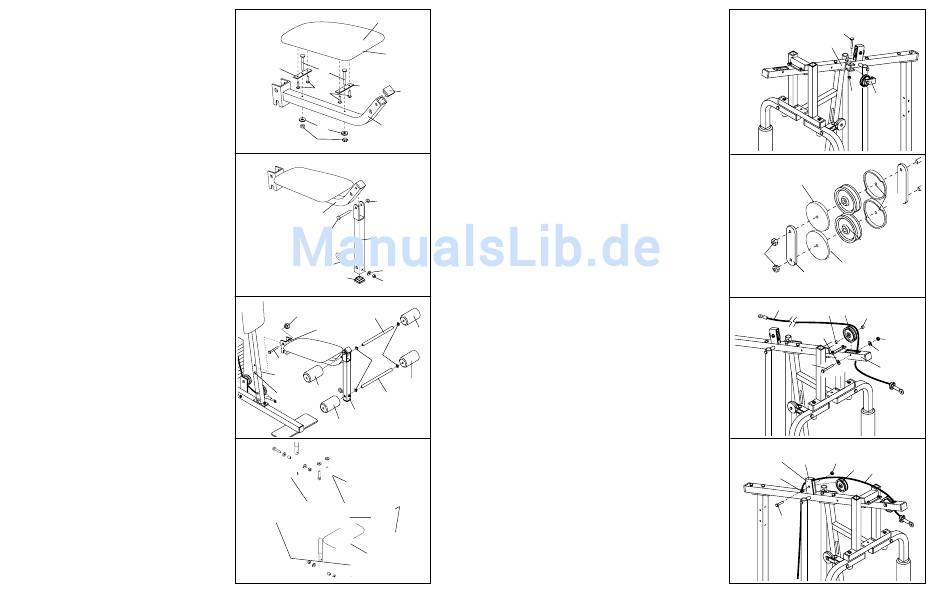

26. Drücken sie eine 1 1/2" Innenkappe (32) in den
Sitzrahmen (36) ein.
Schieben Sie einen 1/4" x 2" Schraubenbolzen (38)
in die Mitte einer jeden Sitzplatte (37) ein. Befesti-
gen Sie die Sitzplatten am Sitz (13) mit vier 1/4" x
3/4" Schrauben (18).
Schieben Sie die beiden 1/4" x 2" Schraubenbol-
zen (38) in den Sitzrahmen (36) ein. Sehen Sie zu,
daß der Sitz (13) so gedreht ist, daß das breite
Ende gegen die 1 1/2" Innenkappe (32) gerichtet
ist. Ziehen Sie die beiden 1/4" Nylon-Kontermuttern
(7) mit 1/4" Flachen Unterlegscheiben (10) an den
Schraubenbolzen fest.
27. Drücken Sie eine 1 1/2" Innenkappe (32) in den
Beinhebel (29) ein.
Befestigen Sie den 5/16" x 2" Ringbolzen (62) am
Beinhebel (29) mit einer 5/16" Flachen Unterleg-
scheibe (8) und einer 5/16" Nylon-Kontermutter (3).
Schmieren Sie einen 5/16" x 2 1/4" Bolzen (33).
Befestigen Sie den Beinhebel (29) am Sitzrahmen
(36) mit dem Bolzen und einer 5/16" Nylon-Konter-
mutter (3). Ziehen Sie diese Nylon-Kontermutter
nicht allzu fest; der Beinhebel muß sich frei
drehen können.
28. Legen Sie die Klammer am Sitzrahmen (36) auf
die angegebenen Stifte am Vorderen Rahmen (42).
Befestigen Sie den Sitzrahmen mit einem 5/16" x
2 3/4" Schraubenbolzen (14) und dem Sitzknopf
(40).
Drücken Sie 3/4" Runde Innenkappen (34) in die
Enden der 13 1/2" Polsterrohre (28). Schieben Sie
das Polsterrohr in den Sitzrahmen (36) ein. Schie-
ben Sie ein 6" Polster (30) auf jedes Ende des
Polsterrohrs.
Drücken Sie 3/4" Runde Innenkappen (34) in die
Enden der 13" Polsterrohre (28).Schieben Sie das
Polsterrohr in den Beinhebel (29) ein. Schieben
Sie ein 5 1/2" Polster (50) auf jedes Endes des
Polsterrohrs.
29. Drücken Sie 1 1/2" Innenkappen (32) in den
Rechten und den Linken Arm (100, 101) ein.
Befestigen Sie den Linken Arm (100) und den
Rechten Arm (101) am den Hinteren Rahmen (82)
mit zwei 5/16" x 2 3/4" Bolzen (11) und 5/16"
Nylon-Kontermuttern (3).
26
13
Breites
Ende
37
38
37
18
36
10
7
27
3
36
33—Schmieren
29
62
8
32
3
28
40
28
36
34
14
42
30
Stift
31
29
50
29
11
101
3
82
100
32
12
15. Befestigen Sie die Breite Drehklammer (71) an
der Klammer an der Seite des Oberen Rahmens
(67). Dazu brauchen Sie den 5/16" x 3 1/4"
Bolzen (35) und eine 5/16" Nylon-Kontermutter
(3). Ziehen Sie die Nylon-Kontermutter nicht
allzu fest, denn die Breite Drehklammer muß
sich frei drehen können.
32
16. Sollten die rechts abgebildeten Teile nicht zusam-
mengestellt sein, folgen Sie den Anweisungen
unten.
Befestigen Sie die beiden "I"-Platten (78) mit zwei
3/8" x 1 3/4" Bolzen (48) und zwei 3/8" Nylon
Kontermuttern (21) an zwei 4 1/2" Rollen (77).
Drehen Sie die Nylon-Kontermuttern erst nach
Montagestufe 24 ganz auf den Bolzen fest.
17. WICHTIGER HINWEIS: Bei der Montage des
Langen Kabels (66) und des Kurzen Kabels
(nicht abgebildet) sollen Sie sich das KABEL-
DIAGRAMM auf Seite 19 dieser Anleitungen
ansehen, damit Sie die Montage der Kabel
zweifellos richtig ausführen.
30
Suchen Sie sich am Langen Kabel (66) das Ende
mit dem Metalloch ohne Gummiball. Führen Sie
dieses Ende des Kabels von unter herauf durch
den oberen Rahmen (67) wie abgebildet durch.
50
Legen Sie das Langen Kabel (66) über eine
4 1/2" Rolle (77) auf. Befestigen Sie die Rolle
innerhalb des Oberen Rahmens (67). Dazu brau-
chen Sie einen 3/8" x 2 3/4" Bolzen (70), zwei 3/8"
Flache Unterlegscheiben (9), die beiden 1/2" x
1/2" Abstandsstücke (65) und eine 3/8" Nylon-
Kontermutter (21).
18. Entfernen Sie den 3/8" x 1 3/4" Bolzen (48), die
3/8" Nylon-Kontermutter (21) und die 3 1/2" Rolle
(15) von der angezeigten Klammer am Oberen
Rahmen (67). Führen Sie das Lange Kabel (66)
durch den Loch am Oberen Rahmen wie ange-
zeigt
Befestigen Sie die 3 1/2" Rolle (15) mit dem 3/8" x
1 3/4" Bolzen (48) und der 3/8" Nylon
Kontermutter (21) wieder an der Klammer des
Oberen Rahmens (67). Achten Sie darauf, daß
das Lange Kabel zwischen der Rolle und dem
oberen Teil der Klammer verläuft.
15
35
67
3
71
16
77
48
78
21
77
78
17
66
65
77
65
9
21
9
70
67
18
Klammer
21
67
15
66
Loch
48
9
