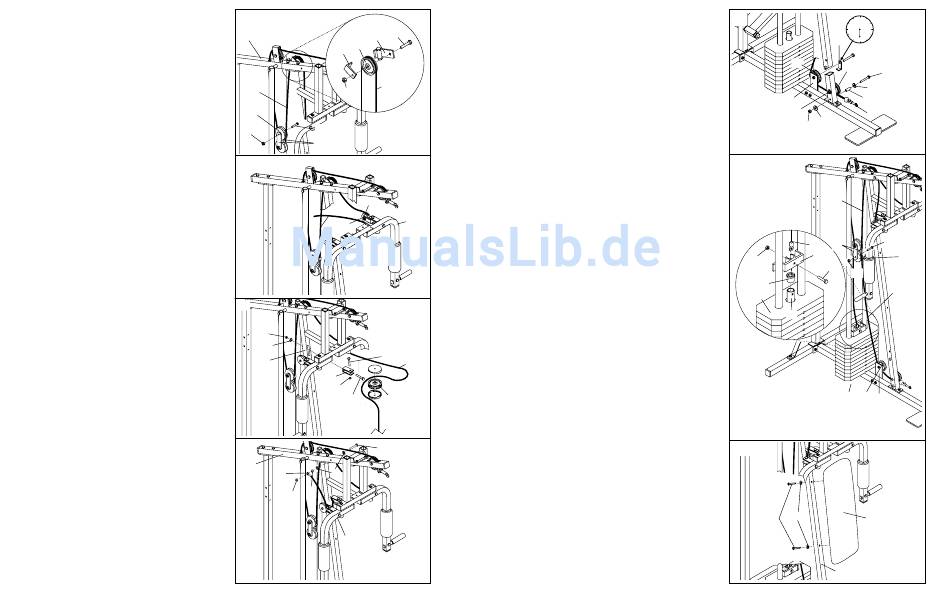

19. Entfernen Sie die 3/8" Nylon-Kontermutter (21),
den 3/8" x 1 3/4" Bolzen (48) und die 4 1/2" Rolle
(77) vom einen Ende der "I"-Platten (78). Führen
Sie das Lange Kabel (66) unter der Rolle vorbei
und befestigen Sie die Rolle wieder mit dem
Bolzen und der Nylon-Kontermutter an den "I"-
Platten.
Beziehen Sie sich auf die eingesetzte Detailzeich-
nung. (Hinweis: Die Breite Drehklammer [71] ist am
Oberen Rahmen [67] befestigt; sie wird hier nur zur
besseren Erläuterung separat gezeigt.). Befestigen
Sie eine Rolle und eine Kabelklammer (59) an der
Breiten Drehklammer (71) mit einem 3/8" x 1 3/4"
Bolzen (48) und einer 3/8" Nylon-Kontermutter
(21). Achten Sie darauf, daß die Kabelklammer
in der angezeigten Position angebracht wird.
20. Wickeln Sie das Lange Kabel (66) unten um eine
3 1/2" Rolle (15) am Linken Arm (46) herum.
Ziehen Sie die 3/8" Nylon-Kontermutter (21) und
den 3/8" x 1 3/4" Bolzen (nicht abgebildet) fest.
Achten Sie darauf, daß die Kabelklammer (59)
in der angezeigten Position angebracht wird.
21. (Hinweis: Die 4 1/2" Rolle [77] ist an der Einstel-
lungs-"U"-Klammer [75] befestigt.) Befestigen Sie
die Einstellungs-"U"-Klammer (75) am Vorderen
Aufhängestangen (42). Dazu brauchen Sie einen
5/16" x 3 1/4" Bolzen (35), eine 5/16" Flachen
Unterlegscheibe (8) und eine 5/16" Nylon-Konter-
mutter (3). Drehen Sie die Nylon-Kontermutter
nur um zwei ganze Umdrehungen auf den
Bolzen.
Entfernen Sie den 3/8" x 1 3/4" Bolzen (48), die
3/8" Nylon-Kontermutter (21) und die 4 1/2" Rolle
(77) von der Einstellungs-"U"-Klammer (75).
Wickeln Sie das Lange Kabel (66) wie angezeigt
um die Rolle. Befestigen Sie dann die Rolle wieder
mit dem Bolzen und der Nylon-Kontermutter an der
Einstellungs-"U"-Klammer.
22. Wickeln Sie das lange Kabel (66) nach oben um
eine 3 1/2" Rolle (15) am Rechten Arm (46) herum.
Ziehen Sie den 3/8" x 1 3/4" Bolzen (48) und die
3/8" Nylon Kontermutter (nicht abgebildet) fest.
Achten Sie darauf, daß die Kabelklammer (59)
in der angezeigten Position angebracht wird.
Befestigen Sie den 5/16" x 3" Bolzen (17), zwei
5/16" Flache Unterlegscheiben (8) und eine 5/16"
Kontermutter (2) im Loch am oberen Rahmen (67)
wie abgebildet.
Schieben Sie das Ende des langen Kabels (66)
auf das Ende des 5/16" x 3" Bolzen (17). Ziehen
Sie noch eine 5/16" Kontermutter (2) am Bolzen
fest.
19
48
67
71
15
59
66
66
21
77
48
21
78
20
15
21
66
21
3
8
48
42
75
21
35
77
22
17
67
8
66
2
2
46
10
23. Halten Sie das angezeigte Ende des Kurzen
Kabels (23) unter die 3 1/2" Rolle (15) an der
Vorderen Aufhängestange (42). Befestigen Sie
den 5/16" x 3 1/2" Bolzen (87), zwei 5/16" Flache
Unterlegscheiben (8), das 1" Metallabstandsstück
(22) und eine 5/16" Nylon-Kontermutter (3) am
Vorderen Aufhängestangen (42) wie abgebildet.
Achten Sie darauf, daß das Kurze Kabel zwi-
schen der Rolle und dem Metallabstandsstück
verläuft. Ziehen Sie die 3/8" Nylon-Kontermutter
(21) und den 3/8" x 3 1/2" Bolzen (nicht abgebil-
det) fest.
Führen Sie das Kurze Kabel (23) nach oben und
um die 3 1/2" Rolle (15) an der Rollenplatte (20).
Ziehen Sie die 3/8" Nylon-Kontermutter (21) und
den 3/8" x 1 3/4" Bolzen (48) fest. Achten Sie
darauf, daß sich die Kabelklammer (59) in der
6-Uhr-Position befindet.
24. Entfernen Sie die 3/8" Nylon-Kontermutter (21),
den 3/8" x 1 3/4" Bolzen (48) und die 4 1/2" Rolle
46
(77) vom unteren Ende der "I"-Platten (78).
Führen Sie das Kurze Kabel (23) über die Rolle
und befestigen Sie die Rolle mit dem Bolzen und
der Nylon-Kontermutter wieder an den "I"-Platten.
Siehe eingesetzte Detailzeichnung. Schieben Sie
die Plastikflanschbuchse (103) auf das Gewichts-
rohr (80). Drucken Sie die Plastikflanschbuchse in
das oberste Gewicht (25) ein. Schieben Sie die
Gewichtsleitstangenklammer (81) auf das obere
Ende des Gewichtsrohrs wie abgebildet. Dabei
müssen Sie wohl etwas mit dem Gummiham-
0mer auf die Gewichtsleitstangenklammer
klopfen, um sicher zu gehen, daß die
66
Plastikflanschbuchse fest auf dem obersten
Gewicht aufliegt.
Führen Sie das Ende des Kurzen Kabels (23) in
das obere Ende des Gewichtsrohrs (80) ein.
Schieben Sie einen 5/16" x 1 1/2" Bolzen (24)
durch die Gewichtsleitstangenklammer (81), das
Gewichtsrohr, und das Kurze Kabel durch. Ziehen
Sie eine 5/16" Nylon-Kontermutter (3) am Bolzen
fest.
WICHTIGER HINWEIS: Das Kurze und das
Lange Kabel (23, 66) müssen an den Rollen
richtig liegen und angemessen straff gezogen
sein. Zum Straffziehen der Kabel siehe man
unter DIE KABEL SPANNEN auf Seite 18 die-
ser Anleitungen nach.
25. Befestigen Sie die Rückelehne (41) am Vorderen
Rahmen (42) mit zwei 1/4" x 2 1/2" Schrauben
(43) und zwei 1/4" Flachen Unterlegscheiben
(10).
23
12
9
3
6
42
20
15
87
8
22
20
21
23
8
3
24
66
78
23
78
81
77
3
24
24
103
23
25
80
21
15
20
25
10
41
43
42
11
