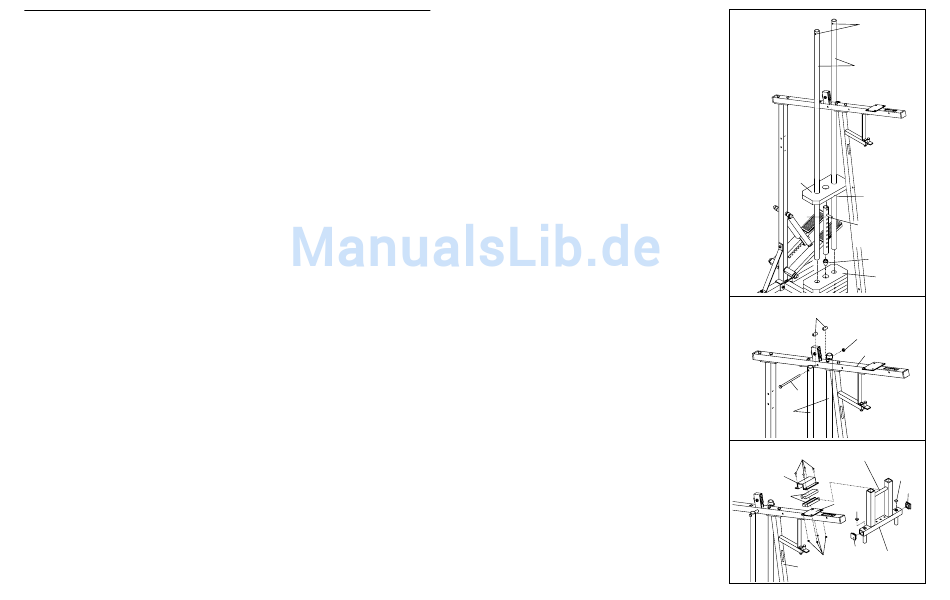

9. Drücken Sie die Gewichtsrohrendkappe (79) in
das Gewichtsohr (80) wie abgebildet.
Drücken Sie das Gewichtsrohr (80) in den Stapel
der Gewichte (25). Schieben Sie das zehnte
Gewicht (25) auf das obere Ende des Gewichts-
rohrs. Das Gewichtsrohr muß so gedreht sein, daß
der angeschweißte Stift auf der Schlüsselkerbung
des Gewichtes zu liegen kommt.
Finden Sie die unteren Enden der Gewichtsleit-
stangen (72)—es gibt nämlich Löcher an den obe-
ren Enden. Führen Sie die unteren Enden der
Gewichtsleitstangen in die zehn Gewichte (25).
10. Befestigen Sie die oberen Enden der
Gewichtsleitstangen (72) am Oberen Rahmen
(67). Dazu brauchen Sie den 5/16" x 6" Bolzen
(74), die beiden 1/2" x 3/4" Buchsen (73) und eine
5/16" Nylon-Kontermutter (3).
11. Drücken Sie zwei 1 3/4" Innenkappe (44) und zwei
1" Runde Innenkappe (49) in den Armrahmen (52).
Schmieren Sie die höhere Achse des Armrahmens
(52). Halten Sie die Achse zwischen die zwei
Armrahmenbuchsen (68). Setzen Sie die
Armrahmenbuchsen und den Armrahmen auf die
angeschweißte Platte am Oberen Rahmen (67).
Geben Sie die Armrahmenklammer (69) über die
Armrahmenbuchsen. Befestigen Sie die Armrah-
menklammer am Oberen Rahmen mit vier 1/4" x
3/4" Schrauben (18) und 1/4" Nylon-Kontermuttern
(7).
9
Obere Enden de
Gewicht führun-
ge haben Löcher
72
25
Nadelfurche
80
Angeschweißter
Stift
79
25
10
73
3
67
74
72
11
18
Schmieren
69
49
68
67
49
44
52
7
42
7
44
