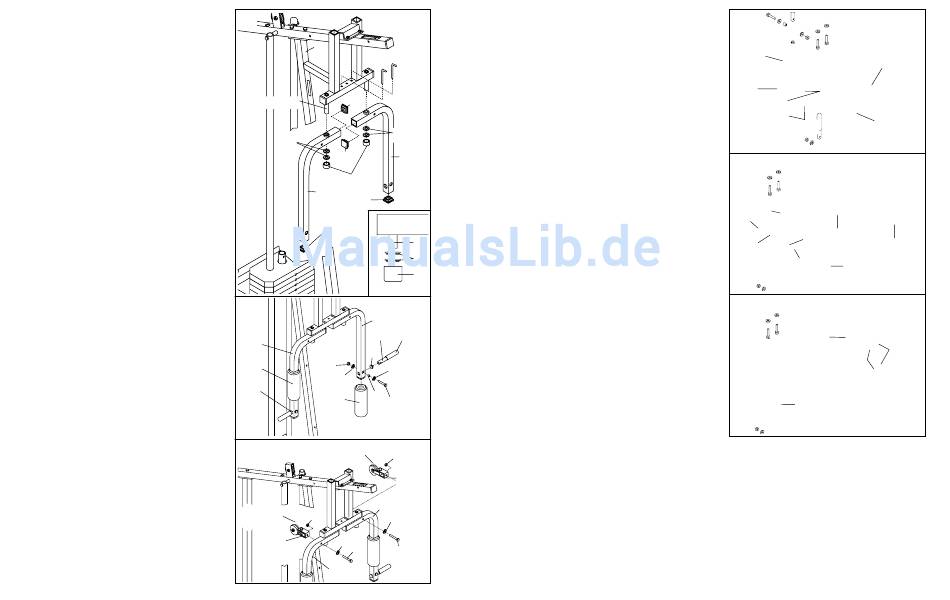

12. Drücken Sie je zwei 1 3/4" Innenkappen (44) in
beide Arm (46).
Schmieren Sie die unteren Achsen des
Armrahmens (52). Schieben Sie einen Arm (46) auf
einen der Achsen. Das obere Ende des Armes muß
sich zwischen der Vorderen Aufhängestange (42)
und der Klammer des Armrahmens (52) befinden.
Halten Sie zwei 1" Spannringe (54) und einen 1"
Runden Deckel (55) gegen das untere Ende der
Achse. Die Zähne der Spannringe müssen dabei
gegen die Runden Deckel hin gebogen sein
(siehe eingesetzte Detailzeichnung). Klopfen Sie
die Spannringe und die Runden Deckel auf die
Achse.
Montieren Sie den anderen Arm (46) auf die se ebe
Weise am Armrahmen (52).
Stecken Sie die zwei 4 1/2" "L" Stifte (60) down
durch die angezeichten angezeigten Löcher im
Armrahmen (52) und in den Armen (46).
13. Feuchten Sie die beiden Arme (46) mit Seifenwas-
ser an. Schieben Sie eine 7 3/4" Schaumstoffauf-
lage (45) auf jeden Arm.
Drücken Sie eine 1" Runde Innerkappe (49) in das
Ende eines 7" Griffes (47) wie abgebildet ein.
Feuchten Sie das andere Ende des Griffes mit
Seifenwasser an und schieben Sie einen Handgriff
(12) auf den Griff. Drücken Sie den 7" Griff (47) in
einen der Armen (46) ein. Befestigen Sie den Griff,
dazu brauchen Sie einen 5/16" x 2 1/4" Bolzen (33)
zwei 5/16" Flachen Unterlegscheiben (8), ein 1/2" x
3/8" Abstandsstück (51) und eine 5/16" Nylon-
Kontermutter (3).
Montieren Sie einen 7" Griff (47) auf dieselbe
Weise am anderen Arm (46).
14. Befestigen Sie eine große "U"-Klammer (56) an
einem der Arme (46) mit einem 3/8" x 2 3/4" Bolzen
(70), einer 3/8" Flachen Unterlegscheibe (9) und
einer 3/8" Nylon-Kontermutter (21). Achten Sie
darauf, daß sich die Kabelklammer (59) auf der
angezeigten Seite befindet.
Befestigen Sie eine große "U"-Klammer (56) auf
dieselbe Weise am anderen Arm (46).
12
42
52—Schmieren
44
54
54
44
46
55
46
44
44
13
46
47
105
46
49
3
45
8
8
47
51
45
33
14
59
21
56
46
59
21
9
56
9
70
70
46
8
30. Befestigen Sie eine Beinheber (99) am Rechten
Beinheber (101) mit zwei 1/4" X 2" Schrauben
(102) und 1/4" Flachen Unterlegscheiben (10).
Befestigen Sie eine Beinheber (99) auf dieselbe
Weise am Linken Beinheber (100).
31. Drücken Sie einen 7" Griff (47) in den Rechten
Beinheber (101) ein. Befestigen Sie den Griff mit
einem 5/16" x 2" Bolzen (61), zwei 5/16" Flachen
Unterlegscheiben (8) und einer 5/16" Nylon-
Kontermutter (3).
Befestigen Sie den zweiten 7" Griff (47) auf die-
selbe Weise am Linken Beinheber (100).
52
54
55
32. Befestigen Sie die Beinheber-Rückenlehne (98)
am Hinteren Rahmen (82) mit zwei 1/4" x 2 1/2"
Schrauben (43) und zwei 1/4" Flachen
Unterlegscheiben (10).
33. Vergewissern Sie sich, daß alle Teile richtig befestigt sind. Der Gebrauch aller anderen Teile wird auf Seite
15 der Anleitung (EINSTELLEN) erklärt. Bevor Sie die Heimfitneßstation benutzen, ziehen Sie jedes Kabel
ein paarmal an, um sich zu versichern daß die Kabel sich leicht über die Rollen bewegen. Sollte sich eines
der Kabel nicht leicht bewegen, suchen und korrigieren Sie das Problem bevor Sie die Heimfitneßstation
benutzen. WICHTIG: Sollten die Kabel nicht richtig verlaufen können diese beschädigt werden, wenn
schwere Gewichte benützt werden. Sehen Sie die KABELDIAGRAMME auf Seite 19 dieser Anleitung.
