Motoranschluss für PULL-TO-OPEN
Aktuator 1
Stecken Sie die abisolierten Kabeldrähte in die entsprechenden Klemmen
am Öffner-Klemmenblock. Das rote Kabel sollte in den „ MOTOR1+
" gesteckt werden. Klemme, das schwarze Kabel in „ MOTOR1- " ,
das blaue Kabel in ULT1 , das
grünes Kabel in COM und das gelbe Kabel in den DLT1- Anschluss.
Aktuator 2
Stecken Sie die abisolierten Kabeldrähte, ähnlich wie beim Anschluss von
Aktuator 1 , in die entsprechenden Klemmen am
Öffner-Klemmenblock. Das rote Kabel wird in die Klemme MOTOR2+ ,
das schwarze Kabel in MOTOR2- , das blaue Kabel in ULT2 , das grüne
Kabel in COM und das gelbe Kabel in die Klemme DLT2 gesteckt .
HINWEIS: Es wird empfohlen, Toröffner 1 im Haupttor und Toröffner 2 im
das Sklaventor.

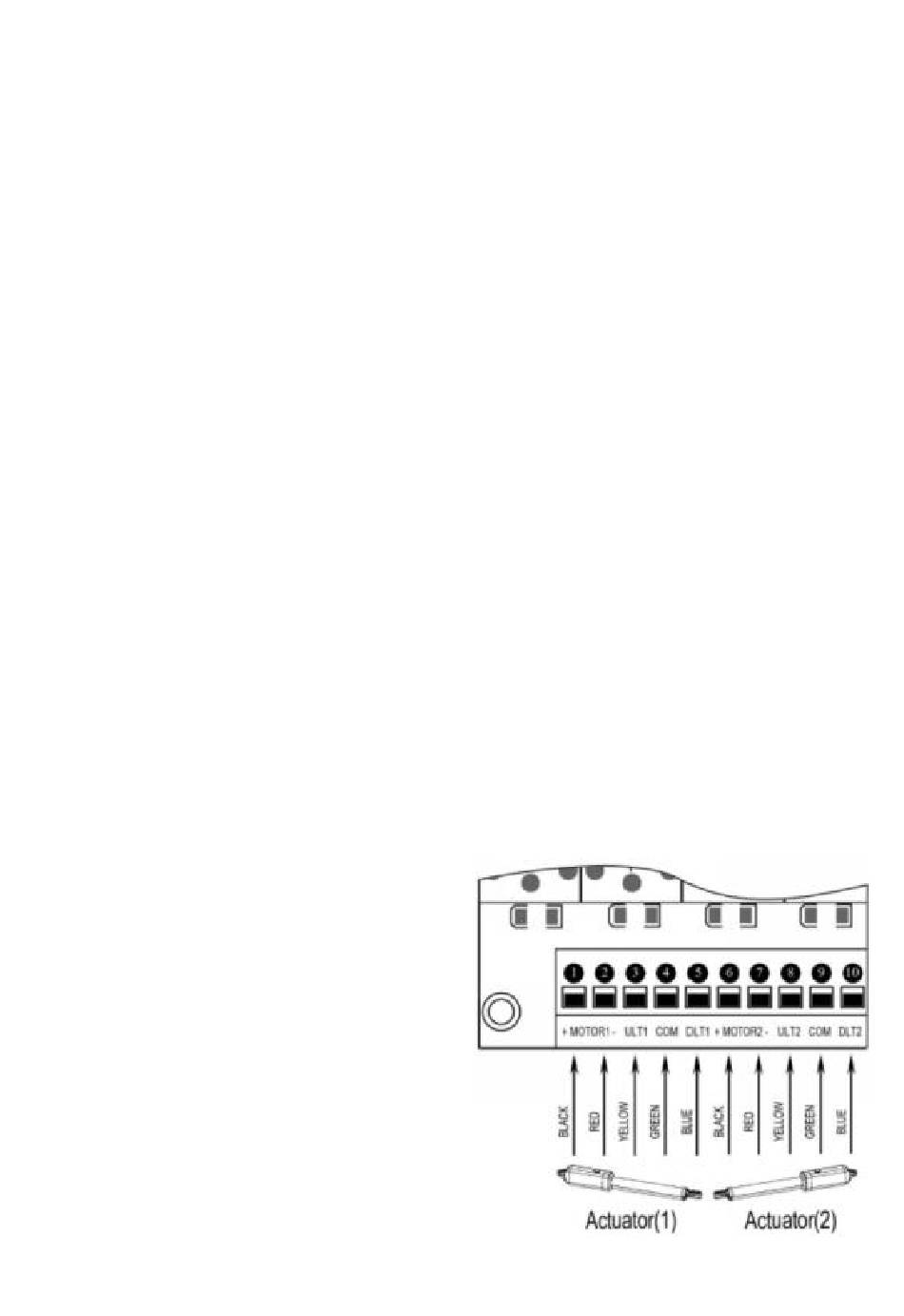

Motoranschluss für PUSH-TO-OPEN
Der Anschluss der Strom- und
Begrenzungskabel der Motoren
durch „ Drücken zum Öffnen
" unterscheidet sich vom Anschluss
durch „ Ziehen zum Öffnen " .
Daher sollten die Kabel von Motor 1
und Motor 2 gemäß der Anleitung
rechts an die Steuerbox
angeschlossen werden. Das
