Installation
9.3

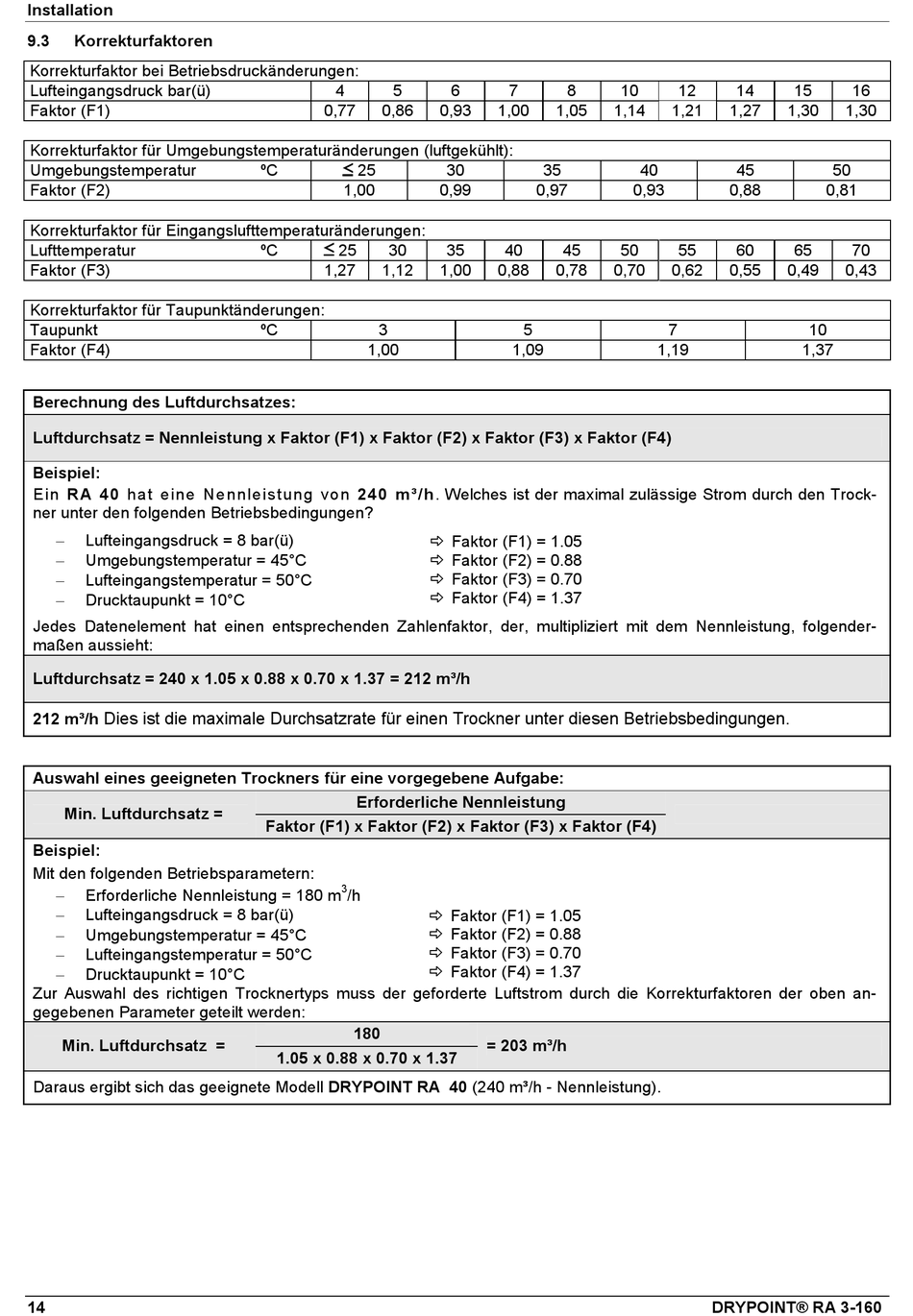

Korrekturfaktoren
Korrekturfaktor bei Betriebsdruckänderungen:
Lufteingangsdruck bar(ü)
Faktor (F1)
Korrekturfaktor für Umgebungstemperaturänderungen (luftgekühlt):
Umgebungstemperatur
Faktor (F2)
Korrekturfaktor für Eingangslufttemperaturänderungen:
Lufttemperatur
Faktor (F3)
Korrekturfaktor für Taupunktänderungen:
Taupunkt
Faktor (F4)
Berechnung des Luftdurchsatzes:
Luftdurchsatz = Nennleistung x Faktor (F1) x Faktor (F2) x Faktor (F3) x Faktor (F4)
Beispiel:
Ein RA 40 hat eine Nennleistung von 240 m³/h. Welches ist der maximal zulässige Strom durch den Trock-
ner unter den folgenden Betriebsbedingungen?
Lufteingangsdruck = 8 bar(ü)
Umgebungstemperatur = 45°C
Lufteingangstemperatur = 50°C
Drucktaupunkt = 10°C
Jedes Datenelement hat einen entsprechenden Zahlenfaktor, der, multipliziert mit dem Nennleistung, folgender-
maßen aussieht:
Luftdurchsatz = 240 x 1.05 x 0.88 x 0.70 x 1.37 = 212 m³/h
Dies ist die maximale Durchsatzrate für einen Trockner unter diesen Betriebsbedingungen.
212 m³/h
Auswahl eines geeigneten Trockners für eine vorgegebene Aufgabe:
Min. Luftdurchsatz =
Beispiel:
Mit den folgenden Betriebsparametern:
Erforderliche Nennleistung = 180 m
Lufteingangsdruck = 8 bar(ü)
Umgebungstemperatur = 45°C
Lufteingangstemperatur = 50°C
Drucktaupunkt = 10°C
Zur Auswahl des richtigen Trocknertyps muss der geforderte Luftstrom durch die Korrekturfaktoren der oben an-
gegebenen Parameter geteilt werden:
Min. Luftdurchsatz =
Daraus ergibt sich das geeignete Modell DRYPOINT RA 40 (240 m³/h - Nennleistung).
14
4
5
0,77
0,86
ºC
25
1,00
ºC
25
30
1,27
1,12
ºC
3
1,00
Faktor (F1) = 1.05
Faktor (F2) = 0.88
Faktor (F3) = 0.70
Faktor (F4) = 1.37
Erforderliche Nennleistung
Faktor (F1) x Faktor (F2) x Faktor (F3) x Faktor (F4)
3
/h
Faktor (F1) = 1.05
Faktor (F2) = 0.88
Faktor (F3) = 0.70
Faktor (F4) = 1.37
180
1.05 x 0.88 x 0.70 x 1.37
6
7
8
0,93
1,00
1,05
30
35
0,99
0,97
35
40
45
1,00
0,88
0,78
5
1,09
= 203 m³/h
10
12
14
1,14
1,21
1,27
40
45
0,93
0,88
50
55
60
0,70
0,62
0,55
7
1,19
DRYPOINT® RA 3-160
15
16
1,30
1,30
50
0,81
65
70
0,49
0,43
10
1,37
