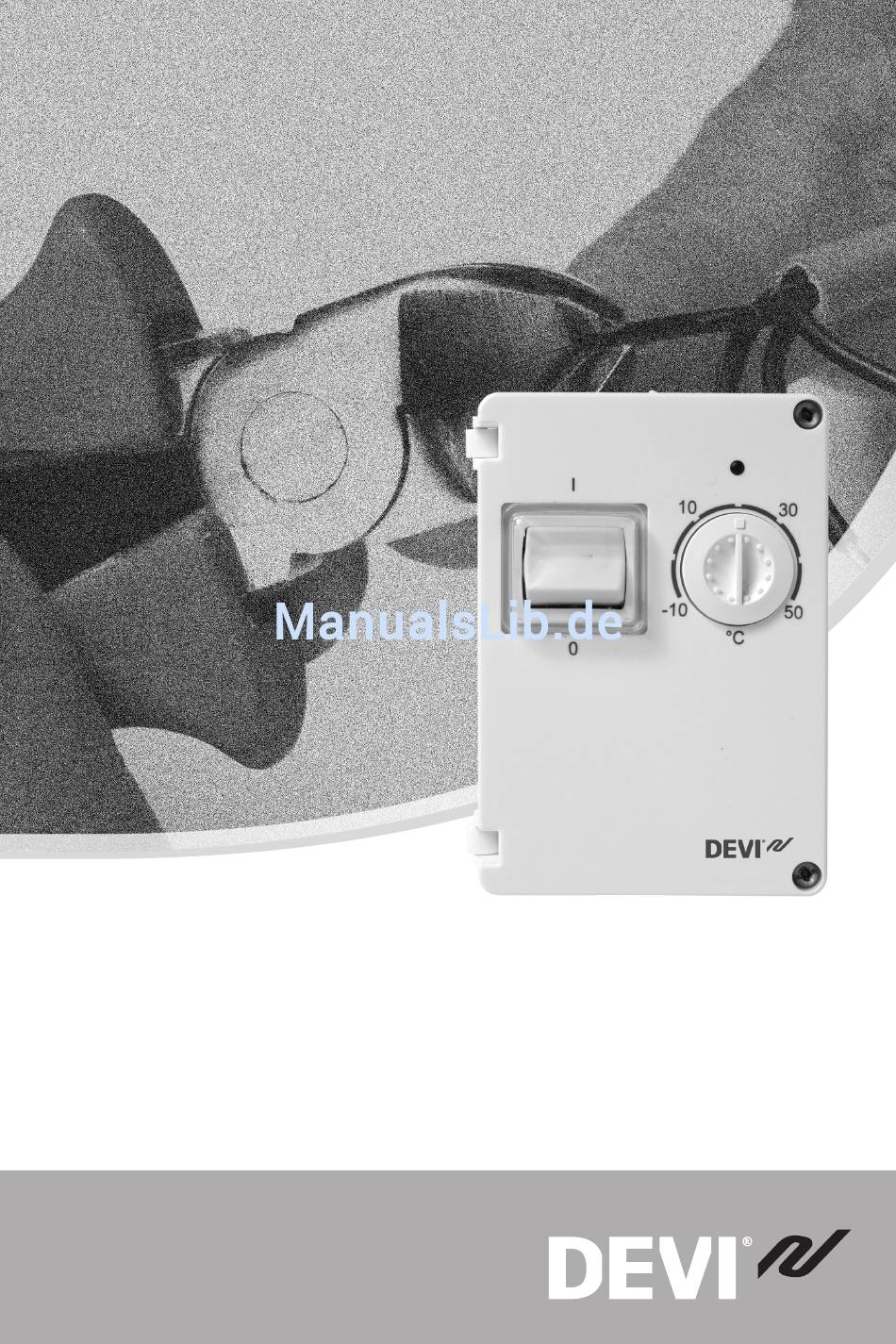

- Seite 1 Installationshandbuch DEVIreg™ 610 Elektronischer Thermostat www.DEVI.com...
-
Seite 3: Inhaltsverzeichnis

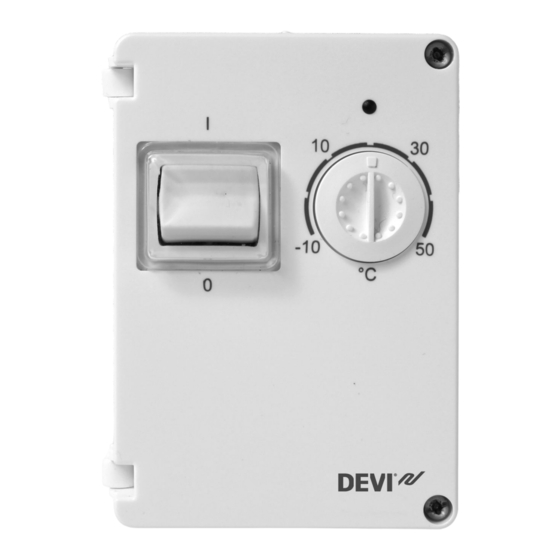

....Entsorgungsanweisungen ..Einführung DEVIreg™ 610 ist ein elektronischer Thermostat für die In- stallation an der Wand. Er ist mit einem zweipoligen Schal- ter und einem Drahtfühler zur Kontrolle der gewünschten Temperatur ausgestattet. -
Seite 4: Technische Spezifikationen
DEVIreg™ 610 Technische Spezifikationen Betriebsspannung 220 – 240 V ~, 50 Hz Leistungsaufnahme im Max. 0,93 W Standby-Betrieb Relais: Ohmsche Last Max. 10 A/2300 W bei Induktive Last 230 V cos φ= 0,3 max 1 A Fühler NTC 15 kOhm bei 25 °C Fühlerwerte:... -
Seite 5: Sicherheitshinweise
DEVIreg™ 610 Lagerungstemperatur -20 °C bis +65 °C IP-Schutzart Schutzklasse Klasse II - Abmessungen 100 × 69,5 × 45 mm Gewicht 165 g Das Produkt entspricht dem EN/IEC-Standard „Automati- sche elektrische Regel- und Steuergeräte für den Hausge- brauch und ähnliche Anwendungen“: ▪... -
Seite 6: Montageanweisungen
DEVIreg™ 610 ▪ Schließen Sie den Thermostaten immer an eine unter- brechungsfreien Spannungsversorgung an. ▪ Setzen Sie den Thermostaten weder Feuchtigkeit, Wasser, Staub noch übermäßiger Hitze aus. Montageanweisungen Beachten Sie die folgenden Einbauhinweise: ▪ Der Thermostat kann sowohl im Innen- als auch Au- ßenbereich angebracht werden. - Seite 7 DEVIreg™ 610 Führen Sie zur Montage des Thermostaten folgende Schritte aus: 1. Öffnen Sie den Thermostaten: -1 0 -1 0 ▪ Stellen Sie den Einstellknopf auf die Mindesttempe- ratur ein. ▪ Lösen Sie die beiden Schrauben und öffnen Sie die Vorderklappe.
- Seite 8 DEVIreg™ 610 2. Befestigen Sie den Thermostat. ▪ Drehen Sie die Schrauben durch die Löcher in die unteren Ecken des Thermostats. ▪ Verschließen Sie die Löcher mit den beigelegten Schraubstöpseln, um die Dichtigkeit zu erhalten. Installationshandbuch...
- Seite 9 DEVIreg™ 610 3. Schließen Sie den Thermostaten gemäß Schaltbild an. IP44 -10T50 D610 N NO NC Mains Max.Load 220-240V~ 10 (1) A ▪ Heizen: (L-Leiter, N-Leiter, L-Last, NO(normal geöff- net)-Last). ▪ Kühlung: (L-Leiter, N-Leiter, L-Last, NO(normal geöff- net)-Last). Die Abschirmung des Heizkabels muss über einen se- paraten Stecker mit dem Erdleiter des Stromkabels verbunden werden.
- Seite 10 DEVIreg™ 610 6. Installieren Sie den Fühler mithilfe des mitgelieferten Fühlerkabels - spec. NTC 15 kΩ bei 25 °C. ▪ Drücken Sie das Tuch an der Unterseite des Ther- mostats aus und führen Sie den Dichtungsnippel ein. ▪ Schließen Sie den Fühler an die Anschlüsse 6+7 an.
-
Seite 11: Garantie
DEVIreg™ 610 Garantie Y E A R Entsorgungsanweisungen Installationshandbuch... - Seite 12 DEVIreg™ 610 Installationshandbuch...
- Seite 13 DEVIreg™ 610 Installationshandbuch...
- Seite 14 DEVIreg™ 610 Installationshandbuch...
- Seite 15 Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Fir- men. DEVI und das DEVI Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten. 08095436 & VICKK303...
