Návod k montáži

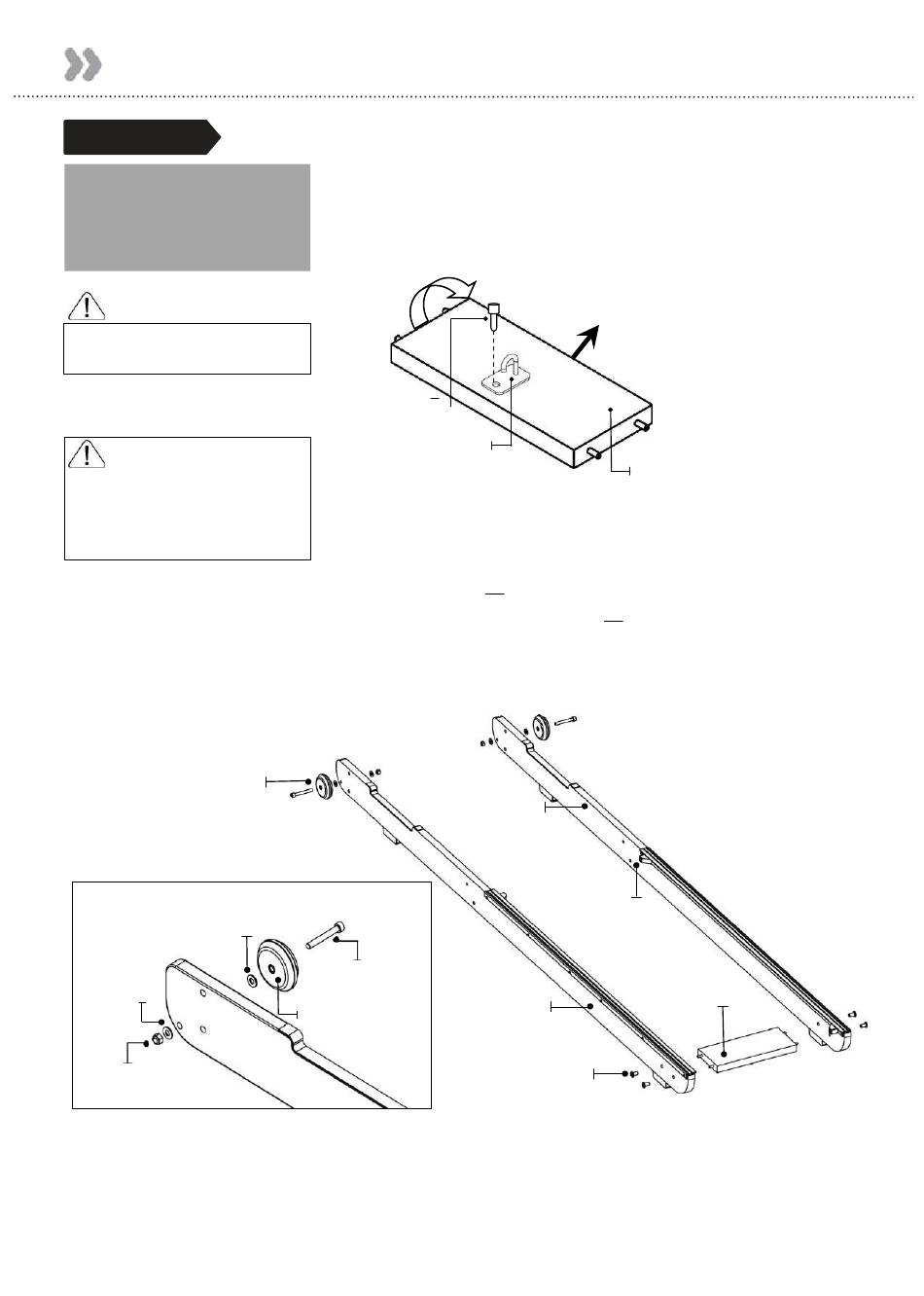

Instalace zadní výztuhy a přepravního kola na boční lišty
KROK 1
POŽADOVANÉ
Boční lišta levá / pravá [2] Zadní
výztuha [4]
Upevnění háku [5] Sestava přepravního kola
[6] 4x šrouby M6x15 mm [12]
VAROVÁNÍ
Před montáží na boční lišty otočte zadní
výztuhu do správné orientace.
POZOR
Poznámka Přepravní kola musí
namontována na vnější straně bočních lišt,
jak je znázorněno níže.
Osy přepravních kol příliš neutahujte,
protože by to mohlo bránit otáčení
.
přepravních kol
Přepravní kolo
Sestava přepravního kola
Podložka M8
Podložka M8
Pojistná matice M8
a)
Začněte zadní výztuhou a na spodní straně najdete předinstalovaný šroub. Ze
sady hardwaru vezměte držák Bungee Hook Mount a nainstalujte jej na zadní
výztuhu podle obrázku. Všimněte si, že orientace výztuhy a háku musí být
správná, aby držely konec Bungee Shock Cord, jak je znázorněno šipkou na
obrázku, která směřuje k přední části trenažéru.
Předinstalovaný
šroub
Držák s bungee
hákem
být
b)
Dále spojte boční lištu vlevo a boční lištu vpravo[2] pomocí 4x šroubů
M6x15 mm[12] a zadní výztuhy[4].
NEDOTAHUJTE.
Tip: Pro správnou orientaci montáže směřujte zarážky na vnitřní stranu
Kolejnice.
c)
Po montáži zadní výztuhy a bočních kolejnic namontujte sestavu
transportního kola[6] na levé/pravé boční kolejnice[2].
Poznámka: Jedna podložka na vnější straně a jedna podložka na vnitřní
straně boční lišty.
Šroub M8 x 60 mm
Přepravní kolo
Směrem k přední části veslařského
trenažéru
Boční lišta vpravo
Nárazník
Boční lišta vlevo
Šrouby M6x15 mm
9
Zadní výztuha (spodní
strana)
Zadní výztuha
