Návod na montáž

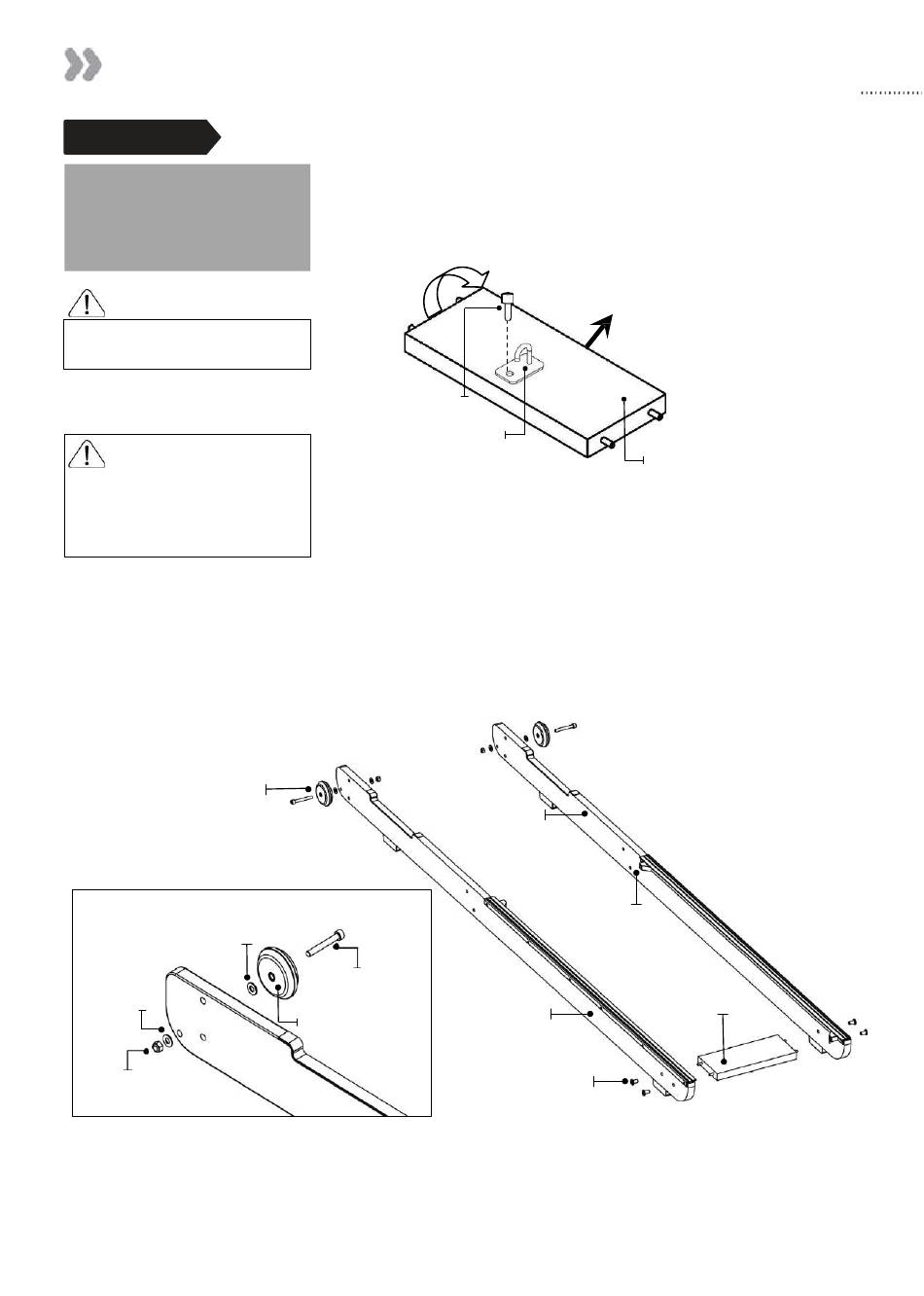

Inštalácia zadnej výstuhy a prepravného kolesa na bočné lišty
KROK 1
POŽADOVANÉ
Bočná lišta vľavo/vpravo [2] Zadná
výstuha [4]
Upevnenie háku [5] Prepravné koleso [6] 4x
skrutky M6x15 mm [12]
VAROVANIE
Pred montážou na bočné lišty otočte zadnú
opierku do správnej orientácie.
VAROVANIE
Poznámka Prepravné kolesá musia byť
namontované na vonkajšej strane bočných
koľajníc, ako je znázornené nižšie.
Os prepravných kolies nedotahujte príliš,
pretože to môže brániť otáčaniu
.
prepravných kolies
Transportné koleso
Zostava prepravného kolesa
Podložka M8
Podložka M8
Zaisťovacia matica M8
a)
Začnite zadnou výstuhou a na spodnej strane nájdete
skrutku. Zo sady hardvéru vyberte držiak Bungee Hook Mount a nainštalujte
ho na zadnú výstuhu podľa obrázka. Všimnite si, že orientácia vzpery a háčika
musí byť správna, aby držali koniec Bungee Shock Cord, ako je znázornené
šípkou na obrázku, ktorá smeruje k prednej časti trenažéra.
Predinštalovaná
skrutka
Držiak s bungee
hákom
b)
Potom spojte ľavú a pravú bočnú lištu[2] pomocou skrutiek 4x M6x15
mm[12] a zadnej výstuhy[4].
NEDOŤAHUJTE.
Tip: Pre správnu orientáciu montáže smerujú zarážky na vnútornú stranu
koľajnice.
c)
Po zmontovaní zadnej výstuhy a bočných koľajníc namontujte zostavu
prepravného kolesa[6] na ľavú/pravú bočnú koľajnicu[2].
Poznámka: Jedna podložka na vonkajšej strane a jedna podložka na vnútornej
strane bočnej koľajnice.
Bočná lišta vpravo
Skrutka M8 x 60 mm
Ľavá bočná lišta
Prepravné koleso
33
Smerom k prednej časti
veslárskeho trenažéra
Zadná výstuha (spodná
strana)
Doraz
Zadná výstuha
Skrutky M6x15 mm
predinštalovanú
