Fluid Innovation APOLLO PLUS Bedienungsanleitung Seite 10

Návod k montáži
KROK 2
POŽADOVANÉ
Levá/pravá boční lišta [2] Sedadlo
veslaře [3]
KROK 3
POTŘEBNÉ
Hlavní rám [1]
Sestava bočních kolejnic [2] 16x
podložky M8 [9]
8x standardní matice M8 [10] 8x
matice M8 Nyloc [11]
8x šrouby M8x45 mm [13]
POZOR
Nyloc matice musí být mimo standardní
matice a podložky, aby byla montáž
řádně zajištěna.
Poznámka: Kola a pásy čistěte každý
týden měkkým suchým hadříkem, aby
se snížila rychlost opotřebení kol i pásů.
Nyloc matice musí být mimo
standardní matici a podložku, aby
Nyloc
byla sestava správně zajištěna.
matice

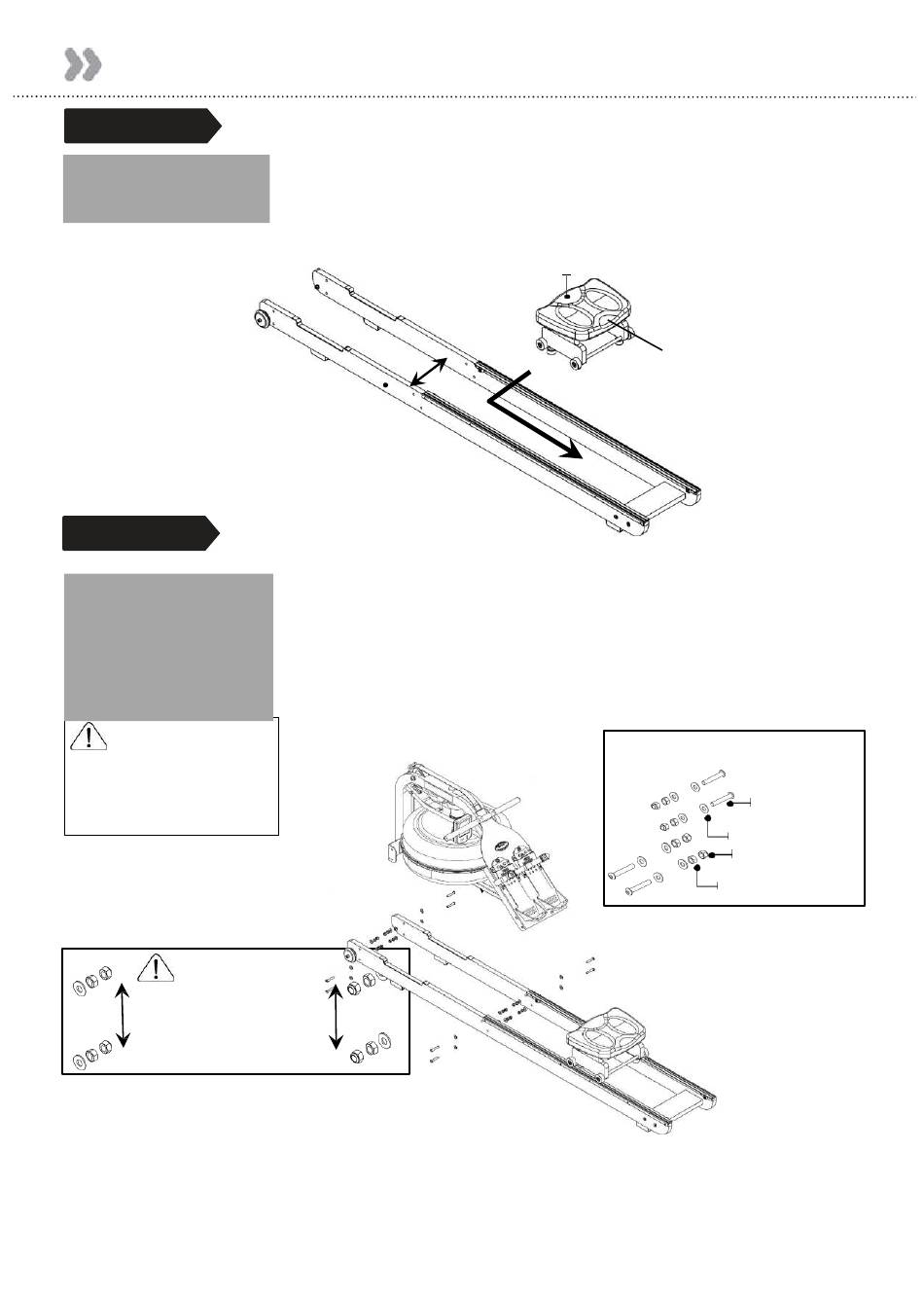

Montáž sedadla veslaře a horního hlavního rámu
Chcete-li instalovat sedadlo
sedadlo [3] do dráhy.
veslaře
Poznámka: Zářez na sedadle musí směřovat dozadu.
Levá/pravá boční lišta
Montáž sedadla veslaře a horního hlavního rámu
Poté nainstalujte hlavní rám[1] na sestavu bočních kolejnic[2] podle obrázku. Budete
potřebovat 8x šrouby M8x45 mm[13], 16x podložky M8 [9], 8x standardní matice M8[10] a 8x
matice M8 Nyloc[11].
Nejprve upevněte přední spodní konzolu a poté nožní desku, ale NEUTESŇUJTE ji. Může se
stát, že šrouby spodní konzoly budou obtížně přístupné. Tyto šrouby můžete zcela
utáhnout, jakmile bude trenažér stát ve svislé poloze, takže v tuto chvíli jednoduše
vyrovnejte a volně navlékněte spodní šrouby/ matice
Matice
Nyloc
, mírně roztáhněte levé/pravé boční lišty[2] a spusťte
veslaře
Sedadlo veslaře
.
10
Odsazení
sedadla
Sestava šroubů zblízka
Šroub M8x45 mm
Podložka M8 Matice
M8 Nyloc
Standardní matice M8
