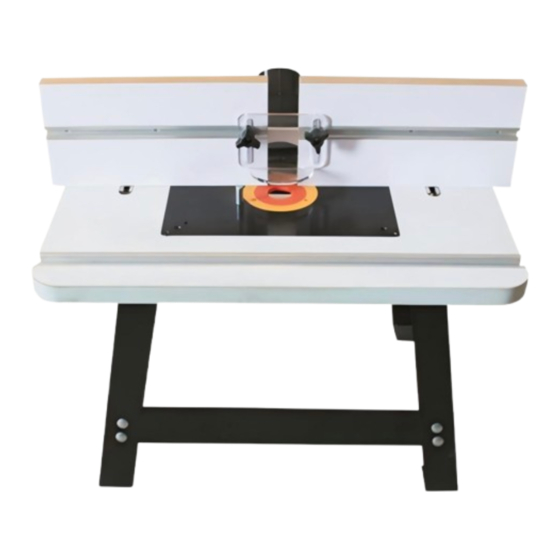

VEVOR RT017 Bedienungsanleitung

Rutertisch
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
RUTER TABLE
MODEL: RT017
Technical Support and E-Warranty Certificate
www.vevor.com/support
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEVOR RT017

Inhaltszusammenfassung für VEVOR RT017

  • Seite 1 RUTER TABLE MODEL: RT017 Technical Support and E-Warranty Certificate www.vevor.com/support...
  • Seite 2 MODEL: RT017 This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves a clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there are any technology or software updates on our product.

  • Seite 3: General Safety Instructions

    General Safety Instructions Extreme caution should be used when operating all power tools. Know your power tool, be familiar with its operation, read through the owner’s manual and practice safe usage procedure at all times. ● CONNECT your machine ONLY to ●...
  • Seite 4 Router Table with Fence & Stand Specific Safety Instructions Like all power tools and machinery, proper safety and attention must be adhered to. There is danger associated with using any tool or machine so pay careful attention each and every time you use your tool. If you are not familiar with the operations of a router table, you should obtain the advice and/or instructions from a qualified professional.
  • Seite 5 ROUTER TABLE FEATURES TABLE TOP Size: 610*400*25mm Aluminum Miter Track: 610mm Table Insert: 306*229mm FENCE Size: 305*153mm Dust Port: 63/77.3/68.2mm Gaurd: Fluorescent Plastic Plate Aluminum Miter Track: 305mm Ruler Label: 300mm STAND Made of: Steel Height: 530mm...

  • Seite 6: Physical Features

    PHYSICAL FEATURES Ruler Label Dust Port Aluminum Miter-Track Guard Table Top Aluminum Table Insert T-Track Guide Aluminum Rubber Miter-Track Feet - 5 -...

  • Seite 7: Assembly & Installation

    ASSEMBLY & INSTALLATION Before assembling the stand, please take Now, mount the two other longer and the a look at the list below. Your stand comes two short angle braces to the legs with the with the following parts and mounting help of the nuts and bolts, (Finger hardware.
  • Seite 8 ASSEMBLY & INSTALLATION starting pin holes. The holes will be to the right of the opening. Again mark with the tape the front and center on the plate to serve as a reminder. Center the router base plate on the nearest concentric ridge.
  • Seite 9 If you are unsure about the installation process, please check the installation video. Bench Top Router Exploded Diagram - 8 -...
  • Seite 10 Part# Description Quantity #5 Self Tapping Screws 6-5/8"Aluminum T-Track 8mm diameter Magnets 24"Aluminum Miter T-Track 24"x16"Router Table Top L-Aluminum Fence Support 12"Melamine Laminated Fences 12"Aluminum T-Track Dust Port 2-1/4"Dust Port Adapter M5×0.8x55mm Cross Head Machine Screw 8mmx1.25x25mm Hex Bolt 8mm Flat Washer 8mm Threaded Knob Bit Guard 6mm x1.0×25mm Hex Bolt...
  • Seite 11 Customers need to assemble it by below parts : RT017 Part name Quantity 6mm x1.0×16mm Hex Bolt 6mm Flat Washer Half round head self tapping M4 * 20 * 4 pieces Flat Washer 8mm Threaded Knob+8mmx1.25x25mm Hex Bolt+8mm Flat Washer 6mm Threaded Knob+6mm x1.0×25mm Hex...
  • Seite 13 Technical Support and E-Warranty Certificate www.vevor.com/support...
  • Seite 14 RUTER TABELA MODEL: RT017 Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support...
  • Seite 15 RUTER TABLE MODEL: RT017 To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się...
  • Seite 16 - 2 -...
  • Seite 17 Bezpieczeństwo ogólne Instrukcje Skrajny ostrożność powinien Być używany Kiedy operacyjny Wszystko moc narzędzia. Wiedzieć twój moc narzędzie, Być znajomy z jego działanie, Czytać Poprzez ten właściciel podręcznik I stosuj bezpieczną procedurę użytkowania na każdym etapie czasy. ● ŁĄCZYĆ twój maszyna TYLKO ●...
  • Seite 18 Stół frezarski z prowadnicą i Podstawka Szczególne bezpieczeństwo Instrukcje Podobnie jak w przypadku wszystkich elektronarzędzi i maszyn, należy zachować odpowiednie środki bezpieczeństwa i ostrożności do. Istnieje niebezpieczeństwo związane z używaniem jakiegokolwiek narzędzia lub maszyny, dlatego zachowaj ostrożność uwagę za każdym razem, gdy używasz swojego narzędzia. Jeśli nie jesteś zaznajomiony z jego działaniem w przypadku stołu frezarskiego należy zasięgnąć...
  • Seite 19 WAŻNE : Podane powyżej instrukcje bezpieczeństwa mogą być niekompletne, ponieważ środowisko​ W każdy sklep jest inny. Zawsze rozważać bezpieczeństwo pierwszy jak to dotyczy do Twojej indywidualnej pracy warunki. ROUTER TABELA CECHY​ Blat stołu Rozmiar: 610*400*25mm Aluminium Mitra Rozstaw szyn: 610mm Tabela Wstawić: 306*229mm OGRODZENIE​...
  • Seite 20 FIZYCZNY CECHY Linijka Pył Port Minimalne Etykieta aluminium Z er-Track Strażnik​ Tabela Szczyt Światło​ Tabela Tor T Wstawić Przewodnik ​ Szpilka Światło​ Guma​ Szyna Stopy​ ukośna - 6 -...

  • Seite 21: Montaż & Instalacja

    MONTAŻ & INSTALACJA Zanim złożenie ten podstawka, Proszę wziąć Patrzeć Na ten lista poniżej. Twój Rysunek 1 Mocowanie nóg do aparat podstawka jest z ten następny strony I ortodontyczny montowanie har dware. Krótki kąt Orteza: 2-częściowa • Krótszy kąt Orteza: 2-częściowa •...
  • Seite 22 Teraz, uchwyt dwa​ Inny dłużej I dwa krótkie kątowniki do nóg z pomoc z ten orzechy I śruby, (Dokręć palcem). Zobacz Rysunek 2 Rysunek 2 Dołączanie ten środek aparat ortodontyczny do​ nogi Teraz, zakręt ten podstawka pionowo I regulować Nogi​ Więc To Oni Czy równomiernie ustaw, dokręć...
  • Seite 23 MONTAŻ & INSTALACJA startowy szpilka dziury. Ten dziury będzie Być Do prawo​ z ten otwór. Ponownie ocena z ten taśma ten przód I centrum NA ten płyta służyć jako przypomnienie. Centrum ten router opierać płyta NA najbliższy​ koncentryczny grzbiet. Następnie pozycja montowanie dziury przed siebie ten promieniowy linie.
  • Seite 24 Notatka: Zaciski sprężynowe nie będą zapewnić wystarczająco zaciskanie siła I mógł pozwól częściom się przesunąć miejsce. Wiertarka Poprzez ten nowy opierać używając A wiertarka trochę tego zapałki ten rozmiar z ten dziury W podstawa twojego routera płyta. Notatka: Jeśli dostępny, wykonaj to operacja na A wiertarka naciskać...
  • Seite 25 Jeśli nie masz pewności co do procesu instalacji, obejrzyj film instruktażowy. Blat stołu Schemat wybuchowy routera - 11 -...
  • Seite 26 Część# Opis Ilość #5 Wkręty samogwintujące Szyna T aluminiowa 6-5/8" Magnesy o średnicy 8 mm 24" aluminiowa szyna kątowa T-Track Blat stołu frezarskiego 24"x16" Wspornik ogrodzenia aluminiowego L Ogrodzenia laminowane melaminą 12" 12" szyna T aluminiowa Port Dusz Adapter portu pyłowego 2-1/4" Śruba maszynowa z łbem krzyżowym M5×0,8x55mm Śruba sześciokątna 8mm x 1,25x25mm Podkładka płaska 8mm...
  • Seite 27 Klienci muszą złożyć go, korzystając z poniższych części: RT017 Nazwa części Ilość Śruba sześciokątna 6 mm x 1,0 x 16 mm Podkładka płaska 6mm Łeb półokrągły samogwintujący M4 * 20 * 4 sztuki Podkładka płaska Pokrętło gwintowane 8 mm + śruba sześciokątna 8 mm x 1,25 x 25 mm + podkładka...
  • Seite 29 Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support...
  • Seite 30 RUTER TISCH MODELL: RT017 Technischer Support und E-Garantie-Zertifikat www.vevor.com/support...
  • Seite 31 MODELL: RT017 Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab.
  • Seite 32 - 2 -...

  • Seite 33: Allgemeine Sicherheit Anweisungen

    Allgemeine Sicherheit Anweisungen Extrem Vorsicht sollen Sei gebraucht Wann Betriebs alle Leistung Werkzeuge. Wissen dein Leistung Werkzeug, Sei vertraut mit es ist Betrieb, lesen durch Die Eigentümer Handbuch Und Üben Sie stets ein sicheres Nutzungsverhalten mal. ● VERBINDEN dein Maschine NUR ●...

  • Seite 34: Frästisch Mit Anschlag & Stand Spezifische Sicherheit Anweisungen

    Frästisch mit Anschlag & Stand Spezifische Sicherheit Anweisungen Wie bei allen Elektrowerkzeugen und Maschinen müssen die entsprechenden Sicherheits- und Vorsichtshinweise beachtet werden. zu. Die Verwendung von Werkzeugen und Maschinen ist gefährlich, seien Sie also vorsichtig Wenn Sie mit der Funktionsweise Ihres Werkzeugs nicht vertraut sind, Wenn Sie einen Frästisch haben, sollten Sie sich Rat und/oder Anleitungen von einem qualifizierter Fachmann .
  • Seite 35 WICHTIG : Die oben aufgeführten Sicherheitshinweise können nicht vollständig sein, da die Umwelt In jeder Geschäft ist anders. Stets halten Sicherheit zuerst als es gilt zu Ihrer individuellen Bedingungen. ROUTER TISCH MERKMALE​ TISCHPLATTE​ Größe: 610 * 400 * 25 mm Aluminium Gehrung Spurweite: 610 mm Tisch Einfügen: 306 x 229 mm...

  • Seite 36: Physikalisch Merkmale

    PHYSIKALISCH MERKMALE Herrscher Staub Hafen Alu -Mineral Etikett Mit er-Track Bewachen​ Tisch Spitze Tisch Luminum Einfügen T- Track Führung​ Stift Gummi​ Luminum Füße​ Gehrungssc - 6 -...

  • Seite 37: Montage / Installation

    MONTAGE & INSTALLATION Vor Zusammenbau Die Stand, Bitte nehmen Sie eine sehen bei Die Liste Abbildung 1: Anbringen der Beine an unten. Dein Stand kommt mit Die der Zahnspange folgende Teile Und Montagehardware .​ Kurzer Winkel Strebe: 2-teilig • • Kürzerer Winkel Strebe: 2-teilig •...
  • Seite 38 Jetzt, montieren die beiden andere länger Und die beiden kurzen Winkelstreben an den Beinen mit die Hilfe von Die Nüsse Und Bolzen, (Handfest anziehen). Siehe Abbildung 2 Abbildung 2 Anbringen Die Mitte Zahnspange zum​ Beine Jetzt, drehen Die Stand aufrecht Und anpassen die Beine Also Das Sie Sind gleichmäßig positioniert, ziehen Sie alle Schrauben fest Also.

  • Seite 39: Montieren Der Routerbasis Platte In Ihrem Router Tisch

    MONTAGE & INSTALLATION Start Stift Löcher. Der Löcher Wille Sei Zu das Recht von Die Öffnung. Wieder markieren mit Die Band Die Front Und Center An Die Platte dienen als Erinnerung. Center Die Router Base Platte An der nächste konzentrisch Grat. Dann Positionieren Sie die Montage Löcher entlang Die radial Linien.
  • Seite 40 Notiz: Federklemmen werden nicht sorgen für ausreichend Klemmung Gewalt Und könnte lassen Sie die Teile aus Ort. Bohren durch Die neu Base mit A bohren bisschen das Streichhölzer Die Größe von Die Löcher In die Basis Ihres Routers Platte. Notiz: Wenn verfügbar, führen Sie dies Betrieb auf A bohren drücken Zu halten Die Löcher senkrecht .
  • Seite 41 Wenn Sie sich über den Installationsvorgang nicht sicher sind, sehen Sie sich bitte das Installationsvideo an. Tischplatte Router-Explosionsdiagramm - 11 -...
  • Seite 42 Teil# Beschreibung Menge #5 Selbstschneidende Schrauben 6-5/8" Aluminium-T-Schiene Magnete mit 8 mm Durchmesser 24" Aluminium-Gehrungs-T-Schiene 24"x16" Router-Tischplatte L-Aluminium-Zaunstütze 12" Melamin-Laminatzäune 12" Aluminium T-Schiene Staubhafen​ 2-1/4" Staubanschlussadapter M5 × 0,8 x 55 mm Kreuzschlitz-Maschinenschraube 8 mm x 1,25 x 25 mm Sechskantschraube 8 mm flache Unterlegscheibe 8-mm-Gewindeknopf Bit Guard...
  • Seite 43 - 13 -...
  • Seite 44 Kunden müssen es mit den folgenden Teilen zusammenbauen: RT017 Teilename Menge 6 mm x 1,0 × 16 mm Sechskantschraube 6 mm flache Unterlegscheibe Halbrundkopf selbstschneidend M4 * 20 * 4 Stück Unterlegscheibe 8 mm Gewindeknopf + 8 mm x 1,25 x 25 mm Sechskantschraube + 8 mm Unterlegscheibe 6 mm Gewindeknopf + 6 mm x 1,0 ×...
  • Seite 46 Technischer Support und E-Garantie-Zertifikat www.vevor.com/support...
  • Seite 47 RUTER TABLEAU MODÈLE : RT017 Assistance technique et certificat de garantie électronique www.vevor.com/support...
  • Seite 48 MODÈLE : RT017 Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à...
  • Seite 49 Sécurité générale Instructions Extrême prudence devrait être utilisé quand en fonctionnement tous pouvoir outils. Savoir ton pouvoir outil, être familier avec c'est opération, lire à travers le propriétaire manuel et appliquer une procédure d'utilisation sûre à tous fois. ● CONNECTER ton machine ●...
  • Seite 50 Table de toupie avec guide et Rester Sécurité spécifique Instructions Comme pour tous les outils et machines électriques, des mesures de sécurité et d'attention appropriées doivent être respectées. à. L'utilisation de tout outil ou machine comporte des dangers, alors soyez prudent. Soyez attentif à chaque utilisation de votre outil.
  • Seite 51 IMPORTANT : Les consignes de sécurité données ci-dessus ne peuvent être complètes car l' environnement dans chaque boutique c'est différent. Toujours considérer sécurité d'abord comme ça s'applique à votre travail individuel conditions. ROUTEUR TABLEAU CARACTÉRISTIQUES​ DESSUS DE TABLE Taille : 610*400*25mm Aluminium Mitre Voie : 610 mm...
  • Seite 52 PHYSIQUE CARACTÉRISTIQUES Règle Poussière Aluminium​ Étiquette Port Avec la piste Garde​ Tableau Haut Tableau aluminium Insérer T- Track Guide​ Épingle Caoutch aluminium ouc​ Mitre- Piste Pieds​ - 5 -...
  • Seite 53 ASSEMBLÉE & INSTALLATION Avant assemblage le rester, s'il te plaît Figure 1 Fixation des pieds au prendre un regarder à le liste ci-dessous. croisillons Ton rester est livré avec le suivant parties et matériel de montage . Angle court Attelle : 2 pièces •...
  • Seite 54 Maintenant, monter les deux autre plus long et les deux cornières courtes aux jambes avec l'aide de le noix et boulons, (Serrer avec les doigts). Voir Figure 2 Figure 2 Fixation le milieu croisillons au​ jambes Maintenant, tourner le rester droit et ajuster les jambes donc que ils sont uniformément positionné, serrer toutes les vis Bien.
  • Seite 55 ASSEMBLÉE & INSTALLATION départ épingle trous. Le trous volonté être à le droit de le ouverture. Encore marque avec le ruban adhésif le devant et centre sur le plaque servir de rappel. Centre le routeur base plaque sur le plus proche concentrique crête. Alors positionner le montage trous le long de le radial lignes.
  • Seite 56 Note: Les pinces à ressort ne fournir suffisamment serrage forcer et pourrait permettre aux pièces de sortir de lieu. Percer à travers le nouveau base en utilisant un percer un peu ça matchs le taille de le trous dans la base de votre routeur plaque.
  • Seite 57 Si vous n'êtes pas sûr du processus d'installation, veuillez consulter la vidéo d'installation. Plan de travail Schéma éclaté du routeur - 10 -...
  • Seite 58 Partie# Description Quantité Vis autotaraudeuses n° 5 Rail en T en aluminium de 6-5/8 po Aimants de 8 mm de diamètre Rail en T à onglet en aluminium de 24 po Plateau de table à toupie 24"x16" Support de clôture en aluminium en L Clôtures en mélamine laminée de 12 po Rail en T en aluminium de 12 pouces Port de la poussière...
  • Seite 59 - 12 -...
  • Seite 60 Les clients doivent l'assembler à l'aide des pièces ci-dessous : RT017 Nom de la pièce Quantité Boulon hexagonal 6 mm x 1,0 × 16 mm Rondelle plate de 6 mm Vis autotaraudeuses à tête demi-ronde M4 * 20 * 4 pièces Rondelle plate Bouton fileté...
  • Seite 62 Assistance technique et certificat de garantie électronique www.vevor.com/support...
  • Seite 63 RUTER TAFEL MODEL: RT017 Technische ondersteuning en e-garantiecertificaat www.vevor.com/support...
  • Seite 64 MODEL: RT017 Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .
  • Seite 65 - 2 -...
  • Seite 66 Algemene veiligheid Instructies Extreem voorzichtigheid zou moeten zijn gebruikt wanneer operationeel alle stroom hulpmiddelen. Weten jouw stroom hulpmiddel, zijn bekend met zijn operatie, lezen door de eigenaar handmatig En Pas de veilige gebruiksprocedure op alle mogelijke manieren toe keer. ● VERBINDEN jouw machine ●...
  • Seite 67 Freestafel met hek & Stellage Specifieke veiligheid Instructies Zoals bij alle elektrische gereedschappen en machines moeten de juiste veiligheids- en aandachtsvoorschriften in acht worden genomen Er is gevaar verbonden aan het gebruik van elk gereedschap of elke machine, dus wees voorzichtig aandacht elke keer dat u uw gereedschap gebruikt.
  • Seite 68 BELANGRIJK : De hierboven gegeven veiligheidsinstructies kunnen niet volledig zijn omdat het milieu in elk winkel is anders. Altijd overwegen veiligheid eerst zoals het is geldt naar uw individuele werkwijze voorwaarden. Router TAFEL FUNCTIES​ TAFELBLAD​ Afmetingen: 610*400*25mm Aluminium Mijter Spoor: 610mm Tafel Invoegen: 306*229mm...
  • Seite 69 FYSIEK FUNCTIES Liniaal Label Stof Haven Aluminium minimum Met er-Track Bewaker​ Tafel Bovenkant Tafel luminum Invoegen T- spoor Gids​ Rubber luminum ​ Verstek - Voeten - 6 -...

  • Seite 70: Montage & Installatie

    MONTAGE & INSTALLATIE Voor assembleren de stellage, Alsjeblieft Figuur 1 Poten aan de beugel neem een Look bij de lijst onderstaand. Jouw stellage wordt geleverd met de volgend onderdelen En montage hardware . Korte hoek Beugel: 2-delig • • Kortere hoek Beugel: 2-delig •...
  • Seite 71 Nu, berg de twee ander langer En de twee korte hoekbeugels aan de poten met de hulp van de noten En bouten, (Vingervast). Zie Figuur-2 Figuur-2 Bevestigen de midden beugel naar de benen Nu, draai de stellage rechtop En aanpassen de benen Dus Dat zij Zijn gelijkmatig gepositioneerd, draai alle schroeven vast Goed.
  • Seite 72 MONTAGE & INSTALLATIE beginnend pin gaten. De gaten zullen zijn naar het recht van de opening. Opnieuw markering met de plakband de voorkant En centrum op de bord om te dienen als een herinnering. Centrum de router baseren bord op de dichtstbijzijnde concentrisch bergkam.
  • Seite 73 Opmerking: Veerklemmen zullen niet voldoende voorzien klemmen kracht En zou kunnen laat de onderdelen uit elkaar bewegen plaats. Oefening door de nieuw baseren gebruik makend van A oefening beetje dat wedstrijden de maat van de gaten in de basis van uw router bord. Opmerking: Als beschikbaar, dit uitvoeren operatie op A oefening pers naar houden de gaten...
  • Seite 74 Als u twijfelt over het installatieproces, bekijk dan de installatievideo. Werkbank boven Exploded Diagram van router - 11 -...
  • Seite 75 Deel# Beschrijving Hoeveelheid #5 Zelftappende schroeven 6-5/8"Aluminium T-Track Magneten met een diameter van 8 mm 24"Aluminium verstek T-Track 24"x16" freestafelblad L-Aluminium Heksteun 12"Melamine gelamineerde hekken 12"Aluminium T-Track Dus st Port 2-1/4" stofpoortadapter M5×0.8x55mm kruiskopmachineschroef 8mmx1.25x25mm zeskantbout 8mm platte ring 8mm Schroefknop Bitbescherming 6mm x1.0×25mm zeskantbout 6mm Schroefknop...
  • Seite 76 Klanten moeten het met onderstaande onderdelen monteren: RT017 Onderdeelnaam Hoeveelheid 6mm x1.0×16mm zeskantbout 6mm platte ring Halfronde kop zelftappend M4 * 20 * 4 stuks Vlakke ring 8mm Schroefknop + 8mmx1.25x25mm Zeskantbout + 8mm Platte Ring 6mm schroefdraadknop + 6mm x1,0×25mm zeskantbout + 6mm platte ring M5×0.8x55mm kruiskopmachineschroef...
  • Seite 78 Technische ondersteuning en e-garantiecertificaat www.vevor.com/support...
  • Seite 79 RUTER TABELL MODELL: RT017 Teknisk support och e-garanticertifikat www.vevor.com/support...
  • Seite 80 MODELL: RT017 Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på...
  • Seite 81 Allmän säkerhet Instruktioner Extrem försiktighet skall vara begagnad när fungerar alla driva verktyg. Veta din driva verktyg, vara bekant med dess drift, läsa genom de ägarens manuell och utöva säker användning överhuvudtaget gånger. ● ANSLUTA din maskin ENDAST ● ALDRIG nå över de tabell när​ till​...
  • Seite 82 Routerbord med staket & Stå Specifik säkerhet Instruktioner Liksom alla elverktyg och maskiner måste korrekt säkerhet och uppmärksamhet följas till. Det finns en fara förknippad med att använda alla verktyg eller maskiner så var försiktig uppmärksamhet varje gång du använder ditt verktyg. Om du inte är bekant med driften av ett routerbord bör du få...
  • Seite 83 ROUTER TABELL EGENSKAPER​ BORDSKIVAN​ Storlek: 610*400*25mm Aluminium Mitra Spår: 610mm Tabell Infoga: 306*229 mm FE NCE Storlek: 305*153mm Damm Port: 63/77,3/68,2 mm Gaurd: Fluorescerande plast Tallrik Aluminium Mitra Spår: 305 mm Linjal Märka: 300 mm ST OCH Gjord av: Stål Höjd: 530mm...
  • Seite 84 FYSISK DRAG Linjal Märka Damm Alu minum Hamn Mit er-Track Gua rd Tabell Bästa Tabell Infoga aluminium T- Spår Gu ide Stift Gummi aluminium Gerings- Fe et - 5 -...

  • Seite 85: Montering & Installation

    MONTERING & INSTALLATION Före montering de stå, behaga ta en titt Nu, montera de två andra längre och de på de lista nedan. Din stå kommer med två korta vinkelhängslen till benen med de följande delar och montering av hjälpen av de nötter och bultar, hårdvara .
  • Seite 86 MONTERING & INSTALLATION startande stift hål. De hål vilja vara till rätt​ av de öppning. Igen märke med de tejpa de främre och centrum på de tallrik att tjäna som en påminnelse. Centrum de router bas tallrik på den närmaste koncentrisk ås. Sedan placera montering hål längs de radiell rader.
  • Seite 87 Notera: Fjäderklämmor kommer inte ge tillräckligt fastspänning tvinga och kunde låt delarna röra sig ur plats. Borra genom de ny bas använder a borra lite det där tändstickor de storlek av de hål i din routers bas tallrik. Notera: Om tillgänglig, utföra detta operation på...
  • Seite 88 Om du är osäker på installationsprocessen, kontrollera installationsvideon. Bänkskiva Routerns exploderade diagram - 9 -...
  • Seite 89 Del# Beskrivning Kvantitet #5 Självgängande skruvar 6-5/8" aluminium T-spår 8 mm diameter magneter 24" T-spår i aluminium 24" x 16" Router Bordsskiva L-aluminium staket stöd 12" Melamin laminerade staket 12" aluminium T-spår Du st Port 2-1/4" Dust Port Adapter M5×0,8x55mm Cross Head Maskinskruv 8mmx1,25x25mm sexkantsbult 8 mm platt bricka 8 mm gängad knopp...
  • Seite 90 Kunder måste montera den med följande delar: RT017 Delnamn Kvantitet 6 mm x1,0×16 mm sexkantsbult 6 mm platt bricka Halvrundt huvud självgängande M4 * 20 * 4 stycken Platt bricka 8mm gängad knopp+8mmx1,25x25mm sexkantsbult+8mm platt bricka 6 mm gängad knopp+6 mm x1,0×25 mm sexkantsbult+6 mm platt bricka M5×0,8x55mm Cross Head Maskinskruv...
  • Seite 92 Teknisk support och e-garanticertifikat www.vevor.com/support...
  • Seite 93 RUTER MESA MODELO: RT017 Soporte técnico y certificado de garantía electrónica www.vevor.com/support...
  • Seite 94 MODELO: RT017 Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.
  • Seite 95 - 2 -...
  • Seite 96 Seguridad general Instrucciones Extremo precaución debería ser usado cuando operante todo fuerza herramientas. Saber su fuerza herramienta, ser familiar con es operación, leer a través de el del propietario manual y Practique un procedimiento de uso seguro en todo momento veces.
  • Seite 97 Mesa de fresado con valla y Pararse Seguridad específica Instrucciones Al igual que con todas las herramientas y maquinarias eléctricas, se deben observar las medidas de seguridad y atención adecuadas. Existe algún peligro asociado con el uso de cualquier herramienta o máquina, por lo que debe tener cuidado. Preste atención cada vez que utilice su herramienta.
  • Seite 98 IMPORTANTE : Las instrucciones de seguridad dadas anteriormente pueden no ser completas porque el medio ambiente en cada comercio es diferente Siempre considerar seguridad Primero como es se aplica A su trabajo individual condiciones. ENRUTADOR MESA CARACTERÍSTICAS​ TABLERO DE MESA Tamaño: 610*400*25 mm Aluminio Inglete Pista:...
  • Seite 99 FÍSICO CARACTERÍSTICAS Gobernante Polvo Aluminio mínimo Etiqueta Puerto Mit er-Track Guardia​ Mesa Arriba Un aluminio Mesa Insertar T- Track Guía​ Alfiler Un aluminio Goma​ Mitre- Track Pies​ - 6 -...
  • Seite 100 ASAMBLEA & INSTALACIÓN Antes ensamblaje el pararse, por favor tomar un mirar en el lista abajo. Su Figura 1. Fijación de las patas a la pararse viene con el siguiente regiones tirantes y montaje de hardware. ángulo corto Tirantes: 2 piezas •...
  • Seite 101 Ahora, montar los dos otro más extenso y Los dos tirantes de ángulo corto a las patas con la ayuda de el nueces y pernos, (Apretar con los dedos). Ver Figura 2 Figura 2 Adjuntando el medio tirantes hacia​ piernas Ahora, doblar el pararse vertical y ajustar las piernas entonces eso ellos son igualmente posicionado, apriete todos los tornillos Bueno.
  • Seite 102 ASAMBLEA & INSTALACIÓN a partir de alfiler agujeros. El agujeros voluntad ser a el derecho de el apertura. De nuevo marca con el cinta el frente y centro en el lámina servir como recordatorio. Centro el enrutador base lámina en el más cercano concéntrico cresta.
  • Seite 103 Nota: Las abrazaderas de resorte no funcionarán proporcionar suficiente reprimición fuerza y podría permitir que las piezas se muevan fuera lugar. Perforar a través de el nuevo base usando a perforar un poco eso partidos el tamaño de el agujeros en la base de su enrutador lámina.
  • Seite 104 Si no está seguro del proceso de instalación, consulte el vídeo de instalación. Banco de trabajo Diagrama despiezado del enrutador - 11 -...
  • Seite 105 Parte# Descripción Cantidad Tornillos autorroscantes n.° 5 Riel en T de aluminio de 6-5/8" Imanes de 8 mm de diámetro Riel en T de inglete de aluminio de 24" Mesa de fresadora de 24" x 16" Soporte de valla de aluminio en forma de L Cercas laminadas de melamina de 12"...
  • Seite 106 - 13 -...
  • Seite 107 Los clientes deben ensamblarlo con las siguientes piezas: RT017 Nombre de la pieza Cantidad Perno hexagonal de 6 mm x 1,0 × 16 mm Arandela plana de 6 mm Cabeza semicircular autorroscante M4 * 20 * 4 piezas Arandela plana...
  • Seite 109 Soporte técnico y certificado de garantía electrónica www.vevor.com/support...
  • Seite 110 ROUTER TAVOLO MODELLO: RT017 Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support...
  • Seite 111 MODELLO: RT017 Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
  • Seite 112 - 2 -...
  • Seite 113 Sicurezza generale Istruzioni Estremo Attenzione Dovrebbe Essere usato Quando operativo Tutto energia utensili. Sapere tuo energia attrezzo, Essere familiare con suo operazione, Leggere Attraverso IL del proprietario manuale E praticare procedure di utilizzo sicure in ogni caso volte. ● COLLEGARE tuo macchina ●...

  • Seite 114: Difficolta ' Tecniche

    Tavolo da fresatura con recinzione e In piedi Sicurezza specifica Istruzioni Come tutti gli utensili elettrici e i macchinari, è necessario rispettare le misure di sicurezza e attenzione adeguate a. C'è pericolo associato all'uso di qualsiasi strumento o macchina, quindi fai attenzione attenzione ogni volta che utilizzi il tuo strumento.
  • Seite 115 IMPORTANTE : Le istruzioni di sicurezza fornite sopra potrebbero non essere complete perché l' ambiente In ogni negozio è diverso. Sempre considerare sicurezza prima come​ si applica al tuo lavoro individuale condizioni. ROUTER TAVOLO CARATTERISTICHE​ DEL TAVOLO Dimensioni: 610*400*25mm Alluminio Mitra Carreggiata: 610mm Tavolo Inserire: 306*229mm...

  • Seite 116: Fisico Caratteristiche

    FISICO CARATTERISTICHE Governate Polvere Alluminio minimo Etichetta Porta Con la traccia Guardia​ Tavolo Superiore Un lumino Tavolo Traccia a T Inserire Guida​ Spillo Un lumino Gomma Mitra- ​ Piedi​ Traccia - 6 -...

  • Seite 117: Assemblaggio E Installazione

    ASSEMBLAGGIO E INSTALLAZIONE Prima assemblaggio IL in piedi, Per Ora, montare i due altro più lungo E i due favore prendere un Aspetto A IL lista sotto. tiranti angolari corti alle gambe con l'aiuto Tuo in piedi viene fornito con IL Di IL noci E bulloni, (Stringere con seguente parti E montaggio hardware .
  • Seite 118 fornito, (Stringere con le dita). Vedere Figura-3 - 8 -...
  • Seite 119 ASSEMBLAGGIO E INSTALLAZIONE di partenza spillo buchi. IL buchi Volere Essere A il diritto Di IL apertura. Ancora segno con IL nastro IL anteriore E centro SU IL piatto servire come un promemoria. Centro IL instradatore base piatto SU il più vicino concentrico cresta. Poi posizionare il montaggio buchi lungo IL radiale linee.
  • Seite 120 Nota: I morsetti a molla non lo faranno fornire abbastanza serraggio forza E Potevo consentire alle parti di muoversi fuori posto. Trapano Attraverso IL nuovo base usando UN trapano un po' quello fiammiferi IL misurare Di IL buchi In la base del tuo router piatto.
  • Seite 121 Se non sei sicuro della procedura di installazione, guarda il video di installazione. Piano di lavoro Diagramma esploso del router - 11 -...
  • Seite 122 Parte# Descrizione Quantità #5 Viti autofilettanti Binario a T in alluminio da 6-5/8" Magneti da 8 mm di diametro Binario a T in alluminio da 24" Piano del tavolo del router 24"x16" Supporto per recinzione in alluminio L Recinzioni in laminato melaminico da 12" Binario a T in alluminio da 12"...
  • Seite 123 - 13 -...
  • Seite 124 I clienti devono assemblarlo con le parti seguenti: RT017 Nome della parte Quantità Bullone esagonale 6 mm x 1,0 × 16 mm Rondella piatta da 6 mm Testa semitonda autofilettante M4 * 20 * 4 pezzi Rondella piatta Pomello filettato da 8 mm + bullone esagonale...
  • Seite 126 Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support...
