Aufstellung der 5 .1-Konfiguration

Allgemeine Hinweise zur Aufstellung
Aufgrund seines im positiven Sinne unauffälligen
Designs ist es leicht, ein Teufel System 6 THX
lect harmonisch in Ihr Wohnzimmer zu integrie-
ren. Dennoch gilt es gerade im Heimkino-Bereich
einige Aufstellungskriterien zu beachten, um das
Optimum an Klang aus dem Teufel-Lautsprecher-
Set herauszuholen.
Beim Heimkino-System ist es empfehlenswert,
sich auf den wirklich genutzten Bereich – also den
Raum(abschnitt) wo TV und Sitzgelegenheit sich
befinden – zu konzentrieren. Hilfreich ist eine,
vom Hörplatz aus gesehen, möglichst zentrale Po-
sitionierung des Bildschirms.
Die von uns empfohlenen Aufstellungshinweise
(auf den folgenden Seiten) stellen jeweils das Op-
timum für eine perfekte Mehrkanalwiedergabe in
Ihrem Heim dar. Nicht immer erlauben der Raum,
der Partner oder die Einrichtung eine derart
optimale Platzierung. Versuchen Sie, soweit wie
möglich die Vorgaben zu erfüllen. Moderne AV-
Receiver bieten vielfältige Möglichkeiten, etwaige
Abstriche in der Aufstellung elektronisch zu kom-
pensieren. Generell gilt sowieso die Regel:
Stets können Sie auf Basis unserer Empfehlungen
experimentieren, was in Ihren Räumlichkeiten
akustisch und optisch am besten funktioniert.
Lassen Sie Ihre Ohren (und Augen) entscheiden!
Center
Da der Center die Dialoge der Schauspieler wie-
dergibt, muss der Lautsprecher gegenüber der
zentralen Hörposition möglichst mittig unter
oder über dem TV/Bildschirm positioniert wer-
den. Ein leichtes Ausrichten durch An-/Abwinkeln
zum Hörer hin ist empfehlenswert, wenn der
M 620 FCR in einer Höhe unter 40 Zentimeter und
über 1,20 Meter aufgestellt wurde.
Front
Die Frontlautsprecher werden in alter Stereo-
Tradition (Entfernung zum Hörer = Entfernung
zwischen linker und rechter Box) neben dem TV/
Bildschirm in gleichem Abstand links und rechts
aufgestellt oder an der Wand befestigt. Die Teu-
fel-Satelliten M 620 FCR haben zur Aufnahme der
zusätzlich erhältlichen Teufel-Wandhalter L-Lock-
Winkel im Boden eine M6-Stopfschraube inte-
griert. Diese Stopfschraube dient auch zur Fixie-
rung der Standfüße. Der Einsatz der Standfüße
gewährleistet automatisch eine optimale Wie-
dergabehöhe der Satellitenboxen. Bei Wand- oder
Regalplatzierung gilt: die Aufstell-Höhen sollten
zwischen 40 Zentimeter und 1,20 Meter gewählt
werden. Müssen die Werte außerhalb der Emp-
fehlung liegen, können Sie die Frontlautsprecher
auch leicht zum Hörplatz hin an- oder abwinkeln.
® Se-
Wichtig ist, dass sich Center und Frontlautspre-
cher in etwa auf einer Geraden, eventuell auch auf
einem leicht zum Fernseher gewölbten Kreisbo-
gen befinden. Aufgrund von Laufzeitunterschie-
den kann sonst die Homogenität der Abbildung
leiden.
So aufgestellt können die Boxen ihr volles Klang-
potential abrufen.
1/3
SW
Front
Subwoofer
Der Standort des Subwoofers ist bei einer emp-
fohlenen Trennfrequenz von 80 Hz frei wählbar
und beeinflusst die übrigen Lautsprecher nicht.
Ideal ist eine Platzierung innerhalb der geraden
Strecke zwischen den beiden Front-Satelliten. Sie
können aber auch jeden Ort im Raum ausprobie-
ren. Es ist vorteilhaft, wenn der vordere Teil des
Subwoofers (mit dem Frontgitter) in Richtung des
Hörers frei abstrahlen kann; auf diese Art ist auch
ein optimales Ansprechen der Fernbedienung ge-
währleistet.
2/3
Center
Front
Achtung:
Laut THX -Anforderungsprofil
®
wurden die Lautsprecher so
konzipiert, dass sie ihre optimale
Wiedergabequalität erreichen,
wenn sie MIT Abdeckungen
eingesetzt werden. Bei einer
Wiedergabe OHNE Abdeckung
kann ein unausgeglichener
Frequenzgang mit verstärkter
Höhenwiedergabe die Folge
sein, weswegen wir von dieser
Betriebsart abraten.

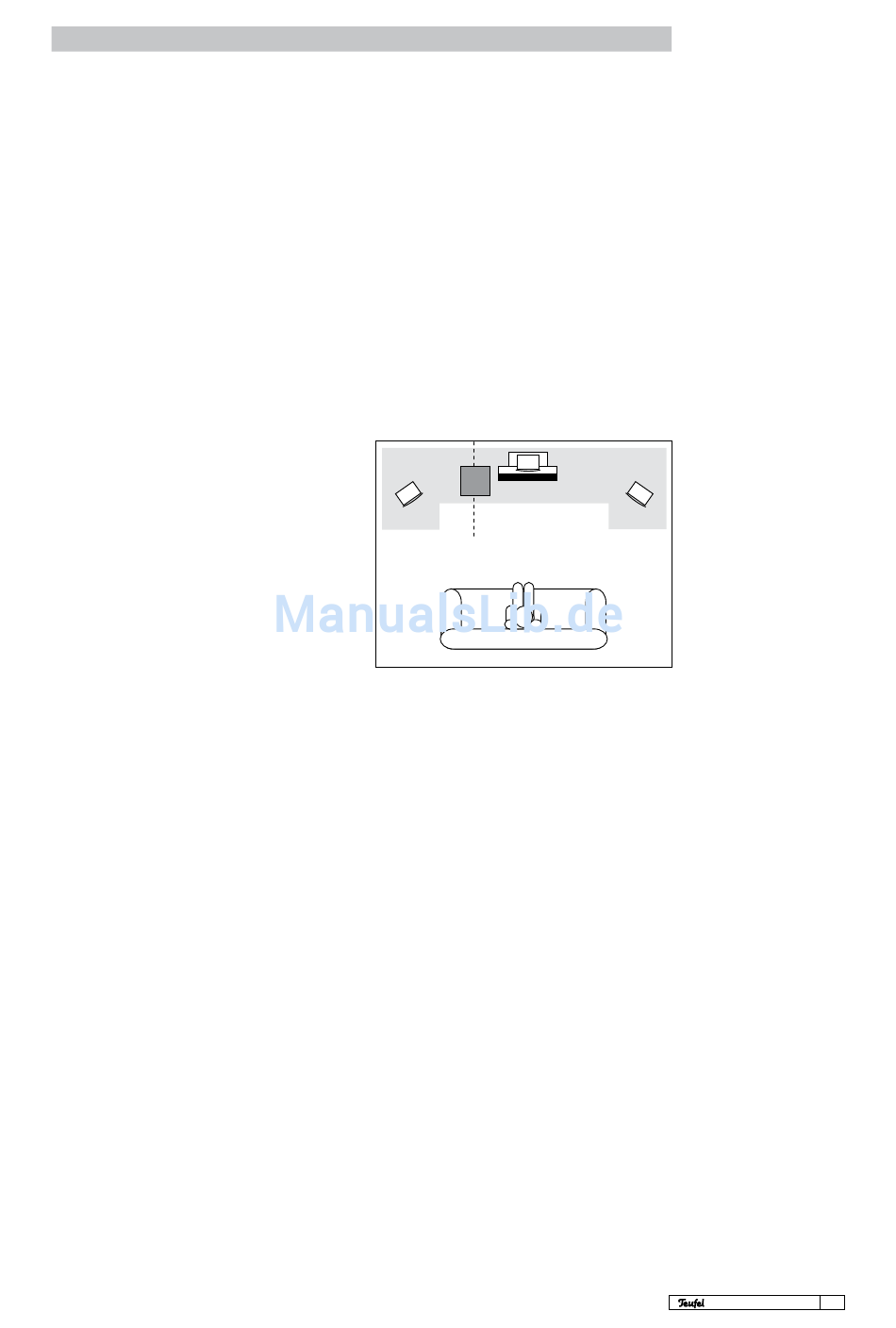

Wir empfehlen,
den Subwoofer im
grauen vorderen
Bereich zu platzieren.
Tipp
* Für eine gute Bass-
wiedergabe hat es sich
oft als gutes Prinzip
erwiesen, den Subwoofer
im Verhältlnis 1/3 zu 2/3
zu platzieren – also nicht
genau in der Mitte einer
Front- oder Seitenwand,
sondern näher an der
einen als der anderen
Wand aufzustellen.
