Hinweis:
Für das System 6 THX
®
Select Cinema-Set gilt bei den
rückwärtigen Boxen: die M 620
D-Dipole sollten für das optimale
Heimkino-Erlebnis am besten im
Dipol-Modus betrieben werden.
Hierzu ist der Schalter in dem
Anschlussfeld zwischen Plus- und
Minus-Polklemme nach innen
zu kippen.
Wir empfehlen,
die Rear-Lautsprecher im
hinteren grauen Bereich zu
platzieren.
Eine weitere Rear-Aufstel-
lungsvariante finden Sie auf
Seite 11 ≥
10
· System 6 THX ® Select

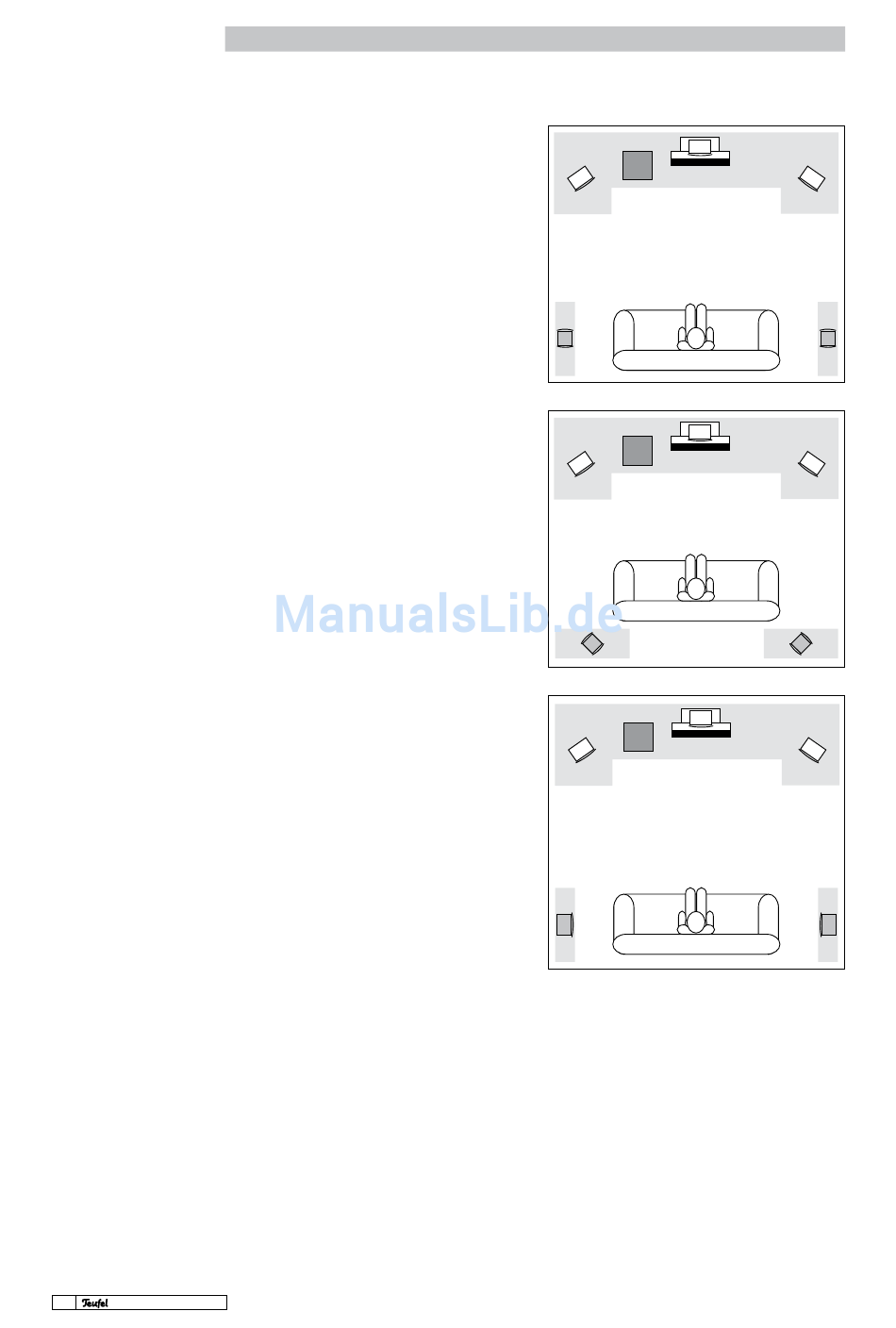

Aufstellung der 5 .1-Konfiguration
Rear (Side) Aufstellungsvariante A Cinema Set
Die M 620 D-Dipole sollten am besten seitlich vom
Hörplatz in einer Höhe von 1,40 bis 2,10 Metern
montiert werden. Die Teufel-Dipole haben bereits
eine geeignete Wandhalterung integriert. Die Di-
pole strahlen dann mit der Frontseite (Verkleidung
mit Teufel-Schild) nach vorn (Richtung TV/Bild-
schirm) und mit der Boxenrückseite nach hinten
(Richtung Raum-Rückwand) ab, so dass am Hörplatz
kein direkter Schall zu hören ist, sondern nur die
Reflektionen der Wand. Der Abstand der rückwärts
strahlenden Dipol-Seite zur Rückwand des Raumes
sollte mindestens 10 Zentimeter betragen - je mehr,
desto besser.
Rear Aufstellungsvariante B Cinema Set
Die Dipole können Sie auch hinter Ihrer Sitzposition
in einer Höhe von 1,40 bis 2,10 Meter anbringen. Wir
empfehlen, die M 620 D mit Hilfe der Wandhalterung
L-Lock horizontal drehbar zu montieren und schräg
im 45 Grad-Winkel mit der einen Lautsprecherchas-
sis-bestückten Seite zur Rückwand und der anderen
Lautsprecherchassis-bestückten Seite zur Seiten-
wand hin auszurichten. Dadurch reflektieren die
Dipole an der Rück- und Seitenwand und erzeugen
somit die gewünschte Diffusität. Der Abstand der
Vorder-Seite des Dipols zur Raumseitenwand sollte
mindestens 10 Zentimeter betragen.
Rear (Side) Aufstellungsvariante C Concert Set
Die rückwärtigen direktstrahlenden Boxen des Con-
cert Sets sind links und rechts vom Hörplatz auf-
zustellen – idealerweise auf gleicher Höhe wie die
Frontlautsprecher, z.B. im Regal oder optimal auf
einem Standfuß. Eine höhere Position ist möglich,
eine tiefere zu vermeiden. Die Entfernung der Rear-
Speaker zum Hörplatz sollte 1,00 Meter überschre-
iten. Wenn Sie aber näher sitzen, sorgen Sie bitte
dafür, dass die Frontseite der Box Sie nicht direkt
anstrahlt, sondern durch Anwinkeln des Lautsprech-
ers dieser eher zum TV/Bildschirm oder der Rück-
wand hin ausgerichtet wird. Oder Sie stellen eine
große Entfernung durch eine erhöhte Position her.
