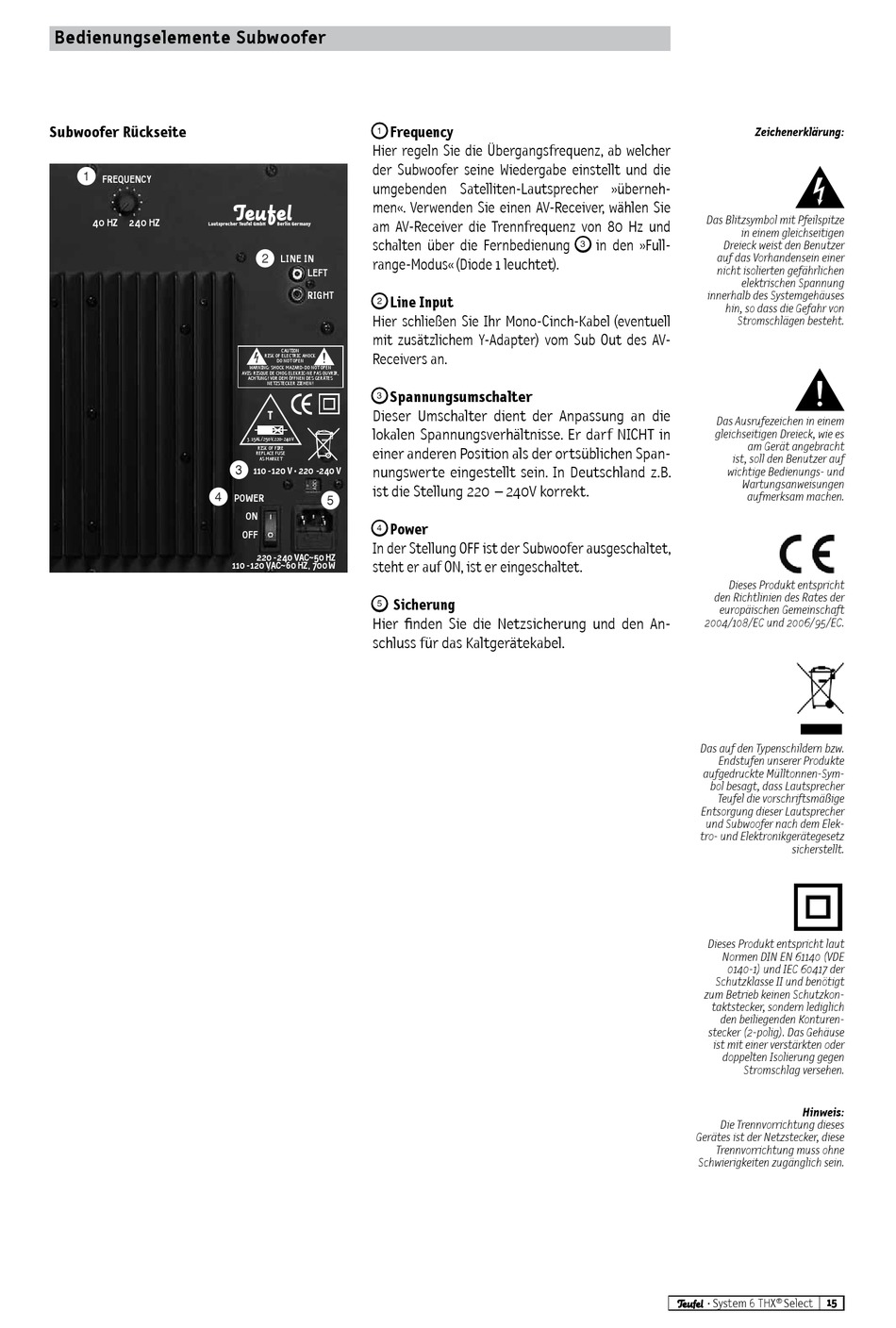

Bedienungselemente Subwoofer
Subwoofer Rückseite
Q
FREqUENCY
40 HZ 240 HZ
Lautsprecher Teufel GmbH
R
Frequency
Q
Hier regeln Sie die Übergangsfrequenz, ab welcher
der Subwoofer seine Wiedergabe einstellt und die
umgebenden Satelliten-Lautsprecher ȟberneh-
Teufel men«. Verwenden Sie einen AV-Receiver, wählen Sie
am AV-Receiver die Trennfrequenz von 80 Hz und
Berlin Germany
schalten über die Fernbedienung
W
LINE IN
range-Modus« (Diode 1 leuchtet).
LEFT
RIGHT
Line Input
W
Hier schließen Sie Ihr Mono-Cinch-Kabel (eventuell
mit zusätzlichem Y-Adapter) vom Sub Out des AV-
Caution
Receivers an.
RiSk oF eleCtRiC ahoCk
do not open
WaRning: ShoCk mazaRd-do not open
aViS: RiSque de Chog elekRiC-ne paS ouVRiR,
aChtung! VoR dem öFFnen deS geRäteS
netzSteCkeR ziehen!
Spannungsumschalter
E
Dieser Umschalter dient der Anpassung an die
T
lokalen Spannungsverhältnisse. Er darf NICHT in
3. 15al/250V,220-240V
einer anderen Position als der ortsüblichen Span-
RiSk oF FiRe
ReplaCe FuSe
aS maRket
E
nungswerte eingestellt sein. In Deutschland z.B.
110 -120 V · 220 -240 V
ist die Stellung 220 – 240V korrekt.
T
POWER
ON
Power
R
OFF
In der Stellung OFF ist der Subwoofer ausgeschaltet,
220 -240 VAC~50 HZ
steht er auf ON, ist er eingeschaltet.
110 -120 VAC~60 HZ, 700 W
Sicherung
T
Hier finden Sie die Netzsicherung und den An-
schluss für das Kaltgerätekabel.
Das Blitzsymbol mit Pfeilspitze
in einem gleichseitigen
in den »Full-
E
Dreieck weist den Benutzer
auf das Vorhandensein einer
nicht isolierten gefährlichen
elektrischen Spannung
innerhalb des Systemgehäuses
hin, so dass die Gefahr von
Stromschlägen besteht.
Das Ausrufezeichen in einem
gleichseitigen Dreieck, wie es
ist, soll den Benutzer auf
wichtige Bedienungs- und
Wartungsanweisungen
Dieses Produkt entspricht
den Richtlinien des Rates der
europäischen Gemeinschaft
2004/108/EC und 2006/95/EC.
Das auf den Typenschildern bzw.
Endstufen unserer Produkte
aufgedruckte Mülltonnen-Sym-
bol besagt, dass Lautsprecher
Teufel die vorschriftsmäßige
Entsorgung dieser Lautsprecher
und Subwoofer nach dem Elek-
tro- und Elektronikgerätegesetz
Dieses Produkt entspricht laut
Normen DIN EN 61140 (VDE
0140-1) und IEC 60417 der
Schutzklasse II und benötigt
zum Betrieb keinen Schutzkon-
taktstecker, sondern lediglich
den beiliegenden Konturen-
stecker (2-polig). Das Gehäuse
ist mit einer verstärkten oder
doppelten Isolierung gegen
Stromschlag versehen.
Die Trennvorrichtung dieses
Gerätes ist der Netzstecker, diese
Trennvorrichtung muss ohne
Schwierigkeiten zugänglich sein.
· System 6 THX
Zeichenerklärung:
am Gerät angebracht
aufmerksam machen.
sicherstellt.
Hinweis:
