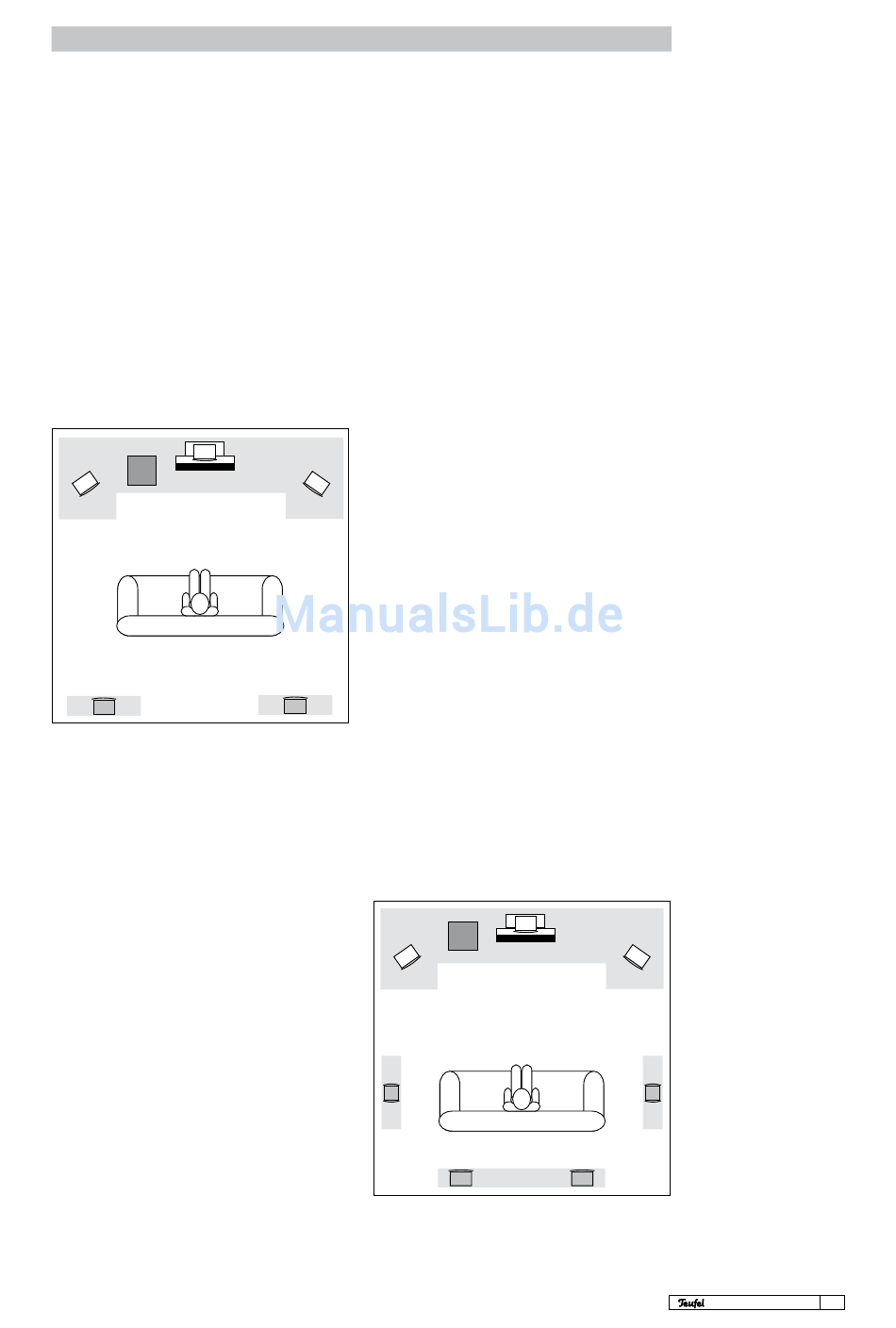

Aufstellung der 5 .1/7 .1-Konfiguration
Rear Aufstellungsvariante D Concert Set
Die rückwärtigen direktstrahlenden Boxen des Con-
cert Sets können alternativ auch links und rechts
hinter dem Hörplatz aufgestellt werden – möglichst
auf gleicher Höhe wie die Frontlautsprecher, z.B. im
Regal oder optimal auf einem Standfuß. Eine höhere
Position ist möglich, eine tiefere zu vermeiden. Die
Entfernung der Rear-Speaker zum Hörplatz sollte
1,00 Meter überschreiten. Wenn Sie aber näher sit-
zen, sorgen Sie bitte dafür, dass die Frontseite der
Box Sie nicht direkt anstrahlt, sondern durch An-
winkeln des Lautsprechers dieser eher zum Seiten-
wand hin ausgerichtet wird. Oder erzeugen Sie eine
größere Entfernung indem Sie die Boxen höher als
1,20 Meter positionieren.
SW
Center
Front
Rear

Aufstellung der 7 .1-Konfiguration

Wenn Sie ein System 6 THX
(oder 5.1-Set mit EX-Ausbauset 5.1 ≥ 7.1 – siehe Sei-
te 7 dieser Anleitung) erworben haben, können Sie
auch einen 7.1-AV-Receiver in seiner kompletten
Leistungsfähigkeit nutzen und ein 7.1-Heimkino-
System installieren.
Front · Center · Subwoofer · Rear (Side)
Die Aufstellung dieser Boxen erfolgt analog der
eines 5.1-Sets. Bitte lesen Sie die Beschreibung »Auf-
stellung der 5.1-Konfiguration« auf den vorherigen
beiden Seiten dieser Anleitung.
Rear-Center
Die ideale Platzierung eines 7.1-Systems geht da-
von aus, dass die rückwärtigen Effekt-Lautsprecher
(Rear-Side) an der Seitenwand neben dem Hörplatz
angebracht werden, die Rear-Center hingegen an
der Rückwand in einer Höhe von 1,40 – 2,10 Meter.
Front
Bei einer sehr kurzen Entfernung (unter 1,00 Meter)
Entfernung zum Hörplatz wählen Sie lieber den Dipol
M 620 D anstelle des Direktstrahlers M 620 FCR als
Rearcenter; Sie kaufen also besser kein komplettes
»7.1-Cinema-Set« sondern ergänzen ein »5.1-Cinema-
Set« mit zwei weiteren Dipolen M 620 D.
Für eine 7.1-Aufstellung gilt: wenn man sich die Auf-
stellung grafisch vorstellt und die vier rückwärtig
Rear
eingesetzten Lautsprecher untereinander mit Li-
nien verbindet, ergibt sich idealerweise ein gleich-
schenkliges Trapez. Jeder Schenkel sollte eine Län-
ge von über 1,00 Meter haben. Sobald die Schenkel
unterschiedliche Längen aufweisen oder die vier
Rear-Lautsprecher verschieden hoch aufgestellt
sind, kann man diese Asymmetrien durch die Einga-
be der Entfernungen der einzelnen Lautsprecher im
Lautsprecher-Management des AV-Receivers aus-
gleichen.
Front
Rear
Rear-Center
® Select 7.1-Cinema-Set
SW
Center
Front
Rear
Rear-Center
Wir empfehlen,
die Rear-Lautsprecher im
hinteren grauen Bereich zu
platzieren.
11
· System 6 THX ® Select
