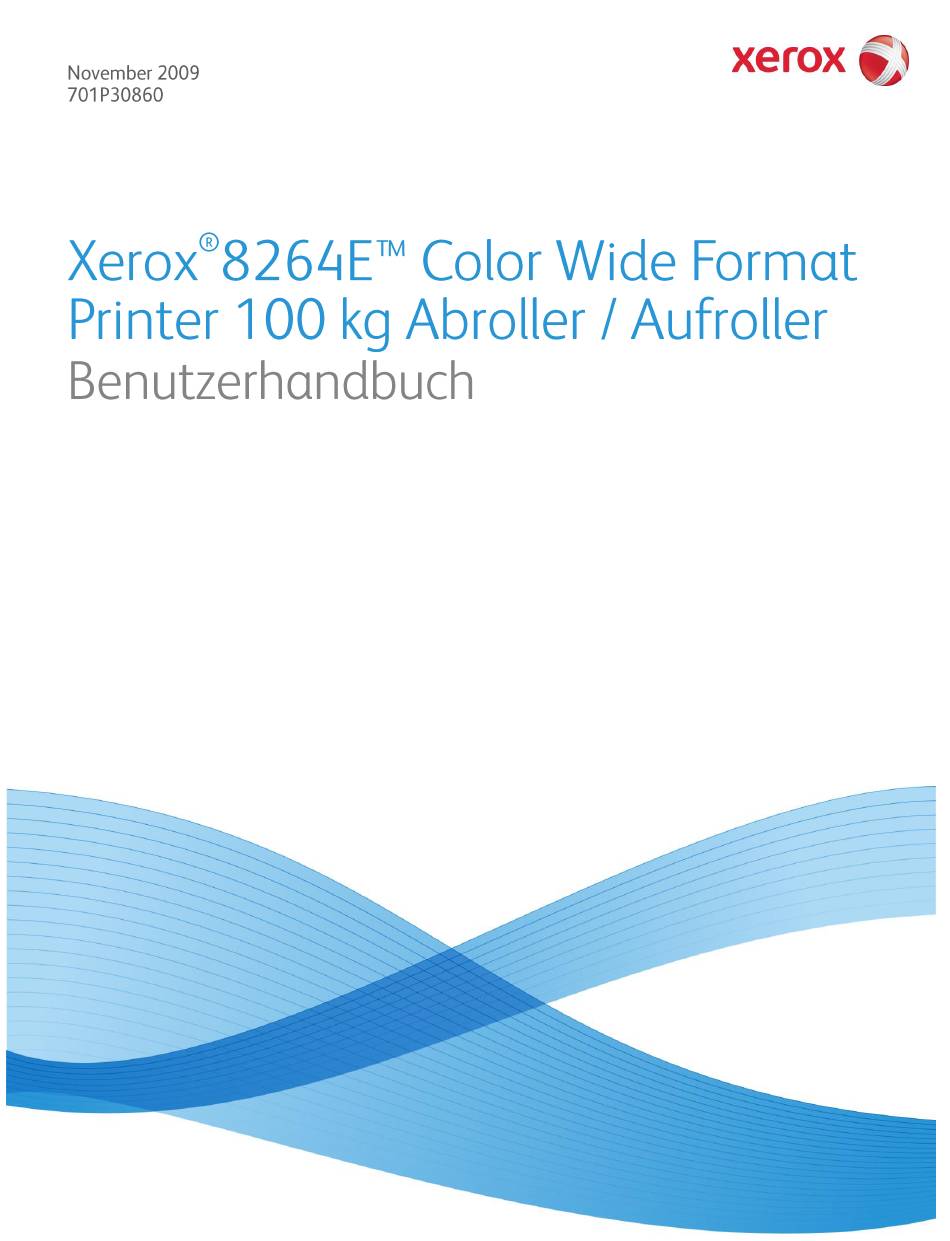

- Seite 1 November 2009 701 P30860 Xerox@8264ETM Color Wide Format Printer 100 kg Abroller / Aufroller Benutzerhandbuch...
- Seite 2 02009 Xerox Corporation. Alle Rechte vorbehalten. Xerox, das Sphere of Connectivity-Design und der Xerox@ 8264ETM Color Wide Format Printer 100 kg Abroller / Aufroller sind Marken von Xerox Corporation in den USA und/oder anderen Ländern. Gedruckt in den USA. Regelmäßige Änderungensindfür diesesDokumentvorbehalten.Anderungen, t echnischeUngenauigkeitenund Tippfehler werden in nachfolgenden Ausgaben korrigiert.
-
Seite 3: Inhaltsverzeichnis
......2-6 Gerät ausschalten ......... 2-7 Rollendruckmedien den Abroller laden ... Betrieb des Aufrollers........................2 1 8 Bedruckte Rolle vom Aufroller nehmen ..2-20 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 5: Sicherheits- Und Warnungsetiketten
Zum Reinigen der Aufkleber dürfen keine organischen Lösemittel Oder Benzin verwendet werden. Warnungsaufkleber müssen ersetzt werden, wenn sie beschädigt werden, verloren gehen Oder nicht lesbar Sind. Wenn ein Warnungsaufkleber ersetzt werden muss, den Xerox-Partner vor Ort verständigen. 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 6: Anbringungsstellen Und Arten Von Warnungsaufklebern
Sicherheits- und Warnungsetiketten Anbringungsstellen und Arten von Warnungsaufklebern Die Anbringungsstellen der Warnungsaufkleber werden in den folgenden Abbildungen dargestellt. Abbildung 1 Aufkleber-Anbringungsstellen - Vorderseite Abbildung 1 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... - Seite 7 Sicherheits- und Warnungsetiketten Abbildung 2. Aufkleber-Anbringungsstellen - Rückseite 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch...
-
Seite 8: Betriebsverfahrensaufkleber
Zum Reinigen der Aufkleber dürfen keine organischen Lösemittel Oder Benzin verwendet werden. Betriebsanweisungen-Aufkleber müssen ersetzt werden, wenn sie beschädigt werden, verloren gehen Oder nicht lesbar Sind. Wenn ein Warnungsaufkleber ersetzt werden muss, den Xerox-Partner vor Ort verständigen. 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 9: Anbringungsstellen Und Arten Von Anweisungsaufklebern
Sicherheits- und Warnungsetiketten Anbringungsstellen und Arten von Anweisungsaufklebern Die Anbringungsstellen der Anweisungsaufkleber werden in den folgenden Abbildungen dargestellt. Abbildung 3. Anbringungsstellen von Betriebsverfahrensaufklebern Arten Betriebsverfahrensaufklebern Media Path 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 11: Abroll-/Aufrollvorgang
Leitet das Papier nach dem Drucken zum Aufroller. Die Spannrolle aktiviert den Motor des Abrollers, der das Papier in den Drucker einführt. Abroller-/Aufroller-Netzschalter Zum Ein- und Ausschalten des Netzstroms für den Abroller/Aufroller. 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 12: Bauteile Des Aufrollers
Aufroller. Die Spannrolle aktiviert auch den Motor des Aufrollers, damit das Druckmaterial nicht durchhängt. Das Druckmaterial Wird nach dem Drucken auf den Materialrollenkern Kern aufgerollt. Abroller-/Aufroller-Steuerpult Zum Einstellen der Betriebsbedingungen und zur Anzeige des Produktstatus. 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 13: Abroller-Steuerpult
Bewegt die Spannrolle, bis Papier zugeführt werden kann. Anzeigen Teilname Zustand Funktion Leuchtet Spannung ein Spannungslampe • Energiesparmodus. Blinkt Während des Zuführens. Kein Strom. Überstromfehler im Zuführmotor. Leuchtet Fehleranzeige Blinkt Zeitüberschreitungsfehler. Kein Fehler. 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 14: Aufroller-Steuerpult
RÜCKWÄRTS: Aufrollgerät dreht in der umgekehrten Richtung. Anzeigen Teilname Zustand Funktion Leuchtet • Spannung ein Spannungslampe • Energiesparmodus. Blinkt Während das Aufrollens. Kein Strom. Überstromfehler im Aufrollmotor. Leuchtet Fehleranzeige Blinkt Zeitüberschreitungsfehler. Kein Fehler. 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 15: Das Netzkabel Anschließen
Sicherstellen, dass die Netzschalter von Abroller und Aufroller auf OFF (Aus) geschaltet Sind. Abbildung 8. Netzschalter auf OFF stellen. Teilname Netzschalter Das Netzkabel in die Netzbuchse am Platinengehäuse stecken. Abbildung 9. Netzkabel auf der Rückseite des Druckers einstecken 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 16: Netzstrom Ein/Ausschalten
1m folgenden Abschnitt Wird das Ein- und Ausschalten des Abrollers/Aufrollers beschrieben. Gerdt einschalten. Die Geråte werden wie folgt eingeschaltet. Den Abroller/Aufroller-Netzschalter in die EIN-Stellung schalten Die Betriebsleuchte Wird eingeschaltet. Abbildung 10. Netzschalter auf ON stellen. Teilname Abroller-/Aufroller-Netzschalter 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... -
Seite 17: Gerät Ausschalten
Das Rollendruckmaterial muss in der Mitte des Druckers geladen werden. Den Abroller/Aufroller-Netzschalter auf ON stellen. Den Automatikbetriebschalter auf OFF stellen FORWARD OUTSIDE ROLL NORMAL DRIVE OFF O INSIDE ROLL REVERSAL AUTO INITIALIZE MANUAL Abbildung 12. Abroller-Automatikbetriebschalter auf OFF stellen 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... - Seite 18 Verriegelungen, Abrollerspindel Die Druckmaterialrolle auf die hintere Schiene legen. Abbildung 14. Rollenmaterial installieren Teilname Hintere Schiene Rollenmaterial Das Rollenmaterial an die linke Abrollerspindel ansetzen und die Verriegelung der linken Spindel festziehen. 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch...
- Seite 19 Die Verriegelung der rechten und der linken Abrollerspindel lösen und das Rollenmaterial in die Mitte der Schiene schieben, so dass das Material mittig auf den Drucker ausgerichtet ist. Die Verriegelung der rechten und der linken Abrollerspindel festziehen. 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch...
- Seite 20 (Kein Material) auf dem Druckersteuerpult angezeigt. Den Einzugshebel anheben. Auf dem Druckersteuerpult Wird „PIease Set Media" (Material einlegen) angezeigt. Abbildung 18. Rollenmaterial installieren Teilname Material-Einzugshebel 10. Die vordere Druckerabdeckung öffnen. 2-10 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch...
- Seite 21 DRIVE OFF O INSIDE ROLL REVERSAL AUTO INITIALIZE MANUAL Abbildung 20. Automatikbetriebschalter einstellen Die Spannrolle auf der Rückseite des Geräts mit den Händen anheben. Das Rollenmaterial Wird automatisch herausgeführt. 8264E Color Wide Format Printer 100kg Unwinder / Winder 2-11 Benutzerhandbuch...
- Seite 22 Abroll- /Aufrollvorgang Abbildu 21. Spannrol anhebe Teilname Rollenmaterial Spannrolle 2 - 1 2 82 E C o l orWi de For t Pri r 10 g Unwi nder/ Win...
- Seite 23 Druckseite innen (Abbildung 23) eingeführt werden. Verwendung von Rollenmaterial mit Druckseite außen. Abbildung 22. Papier in die Spannrolle einführen. Teilname Rollenmaterial Abroller-Spannrolle Hinterer Einzugsbügel Verwendung von Rollenmaterial mit Druckseite innen. 8264E Color Wide Format Printer 100kg Unwinder / Winder 2-13 Benutzerhandbuch...
- Seite 24 Garantie nicht abgedeckt. Abbildung 23. Rollenmaterial installieren Teilname Rollenmaterial Abroller-Spannrolle Hinterer Einzugsbügel Etwa I m Rollenmaterial vom vorderen Einzugsbügel herausziehen. Abbildung 14. Rollenmaterial installieren Teilname Rollenmaterial Vorderer Einzugsbügel 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch...
- Seite 25 Wenn das Papier beim Aufrollen des Rollenmaterials nicht festgehalten wird, kann es vom Einzugsbügel und in die Hinterseite des Geräts fallen. Sicherstellen, dass die rechte Kante des Rollenmaterials nicht rechts von der Materialführung ist. Andernfalls kann die Druckbildqualität beeinträchtigt werden. 8264E Color Wide Format Printer 100kg Unwinder / Winder 2-15 Benutzerhandbuch...
- Seite 26 Abroll-/Aufrollvorgang Abbildung 26. Rollenmaterial installieren Teilname Rollenmaterial Materialführung 16. Den Einzugshebel absenken. Abbildung 27. Den Einzugshebel absenken Teilname Material-Einzugshebel 2-16 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch...
- Seite 27 OUTSI ROLL NORMAL DRIVE INSIDE ROLL REVERSAL AUTO INITIALIZE MANUAL Abbildung 28. Auf INITIALIZE drücken 18. Die vordere Abdeckung schließen. Abbildung 29. Die vordere Druckerabdeckung öffnen. Teilname Vordere Druckerabdeckung 8264E Color Wide Format Printer 100kg Unwinder / Winder 2-17 Benutzerhandbuch...
-
Seite 28: Betrieb Des Aufrollers
Die Spitze des Rollenmaterials am Materialrollenkern auf den Aufrollerspindeln befestigen. Sicherstellen, dass das Druckmaterial parallel zum Kern verläuft. Die Spitze des Druckmaterials Klebeband Rollenkern ankleben. Abbildung 31. Druckmaterial am Kern befestigen 2-18 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... - Seite 29 Verwendung von Rollenmaterial mit Druckseite außen: AUSSENROLLE • Verwendung von Rollenmaterial mit Druckseite innen: INNENROLLE REWIND OUTSIDE ROLL NORMAL DRIVE F o, INSIDE ROLL REVERSAL AUTO MANUAL Abbildung 32. Automatikbetriebschalter einstellen 8264E Color Wide Format Printer 100kg Unwinder / Winder 2-19 Benutzerhandbuch...
-
Seite 30: Bedruckte Rolle Vom Aufroller
OUTSIDE ROLL DRIVE INSIDE ROLL REVERSAL AUTO MANUAL Abbildung 33. Schalter für manuellen Betrieb einstellen Den Materialrollenkern vom Aufroller abnehmen und eine neue leere Rolle auf den Aufrollerspindeln installieren. 2-20 8264E Color Wide Format Printer 100kg Unwinder / Winder Benutzerhandbuch... - Seite 32 xerox...
