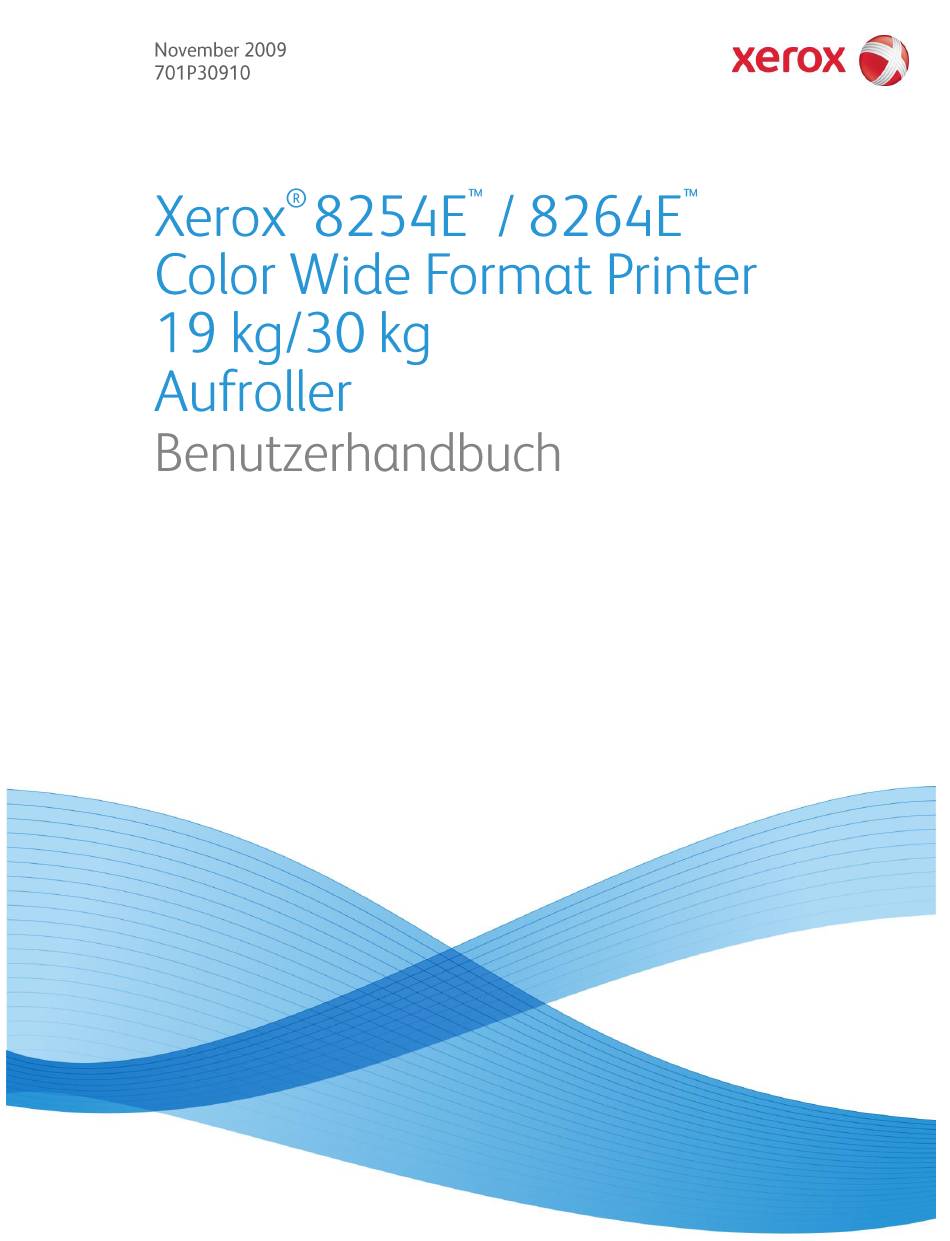

- Seite 1 November 2009 xerox 701 P30910 Color Wide Format Printer 19 kg/30 kg Aufroller Benutzerhandbuch...
- Seite 2 02009 Xerox Corporation. Alle Rechte vorbehalten. Xerox, das Sphere of Connectivity-Design und der Xerox@ 8254E / 8264E Color Wide Format Printer sind Marken von Xerox Corporation in den USA und/oder anderen Ländern. Gedruckt in den USA. Regelmäßige Änderungensindfür diesesDokumentvorbehalten.Änderungen,technische Ungenauigkeiten und Tippfehler werden in nachfolgenden Ausgaben korrigiert.
-
Seite 3: Inhaltsverzeichnis
Das Netzkabel anschließen. Netzstrom ein/ausschalten ..................Gerät einschalten........................G erät ausschalten ........... Rollendruckmedien auf einen 19 kg- Oder 30 kg-Aufroller laden ..Bedruckten Druckmedienkern vom Aufroller entfernen. 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch... -
Seite 5: Sicherheits- Und Warnungsetiketten
Zum Reinigen der Aufkleber dürfen keine organischen Lösemittel Oder Benzin verwendet werden. Warnungsaufkleber müssen ersetzt werden, wenn sie beschädigt werden, verloren gehen Oder nicht lesbar Sind. Wenn ein Warnungsaufkleber ersetzt werden muss, den Xerox-Partner vor Ort verständigen. 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch... -
Seite 7: Einbaulagen Der Wichtigsten Bauteile
Aufnahmerolle ein. AufnahmeroIIen-Aufnahme Dreht die Aufnahmerolle auf dem Aufroller. AufnahmeroIIen-FreigabehebeI Zur Freigabe der Aufnahmerolle aus dem Aufroller, wodurch es möglich wird, die Aufnahmerolle Hand zu drehen. 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch... -
Seite 8: Bauteile Des 30 Kg-Aufrollers
Aufnahmerolle ein. AufnahmeroIIen-Aufnahme Dreht die Aufnahmerolle auf dem Aufroller. Aufnahmerollen-Freigabehebel Zur Freigabe der Aufnahmerolle aus dem Aufroller. wodurch es möglich wird, die Aufnahmerolle von Hand zu drehen. 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch... -
Seite 9: 19 Kg/30 Kg Aufroller-Steuerpult
OFF (AUS): Der Aufroller ist nicht eingeschaltet. Aufroller-Statusleuchte Teilname Zustand Funktion Der Aufroller-Aktivierungsschalter Aufroller Leuchtet auf ON geschaltet. Statusleuchte Leerlauf Der Aufroller rollt bedrucktes Material auf die Blinkt Aufnahmerolle auf. 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch... -
Seite 10: Das Netzkabel Anschließen
Das Netzkabel in die Buchse der Rückseite des Aufrollers stecken. Abbildung 5. Aufroller-Netzschalter - Stellung ON (EIN) Teilname Netzstromeingang Netzkabel Das Netzkabel fest sicher in eine Netzsteckdose stecken. 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch... -
Seite 11: Netzstrom Ein/Ausschalten
Sicherstellen, dass der Drucker im Standby-Modus und der Aufroller im Leerlauf Sind. Den Aufroller-Netzschalter in die OFF-Stellung schalten. Die Statusleuchte des Aufrollers Wird ausgeschaltet. Abbildung 7. AufroIIer-NetzschaIter - Stellung OFF (AUS) Bauteil-Bezeichnung Aufroller-Netzschalter 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch... -
Seite 12: Rollendruckmedien Auf Einen 19 Kg-Oder 30 Kg-Aufroller Laden
Horizontal-Einstellschraube für den Aufroller die horizontale Achse der Aufnahmerolle einstellen,bisder leereMaterialrollenkernmittig mit dem Einzugsbügel a usgerichtetist. Abbildung 9. Einstellung der horizontalen Achse des Aufrollers Teilname Rollenmaterial Aufnahmerolle 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch... - Seite 13 Stellung 'Free' (Frei) drehen. Die Aufnahmerolle Wird vom Aufroller abgehoben. Abbildung 10. Aufnahmerollen-Freigabehebel Teilname AufnahmeroIIen-FreigabehebeI Die Aufnahmerolle von Hand drehen, um etwas Material auf den leeren Materialrollenkern aufzuwickeln. 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch...
- Seite 14 Einbaulagen der wichtigsten Bauteile Abbildung 11. Rollenmaterial installieren Teilname Aufnahmerolle Den Aufnahmerollen-Freigabehebel in die Stellung 'Set' (Setzen) drehen. Abbildung 12. Aufnahmerollen-Freigabehebel und Spannrolle 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch...
- Seite 15 Wenn die Spannrolle nicht heruntergezogen wird, kann der Aufroller nicht arbeiten. Die Spannrolle herunterziehen. 10. Den Aufroller-Aktivierungsschalter in die ON-Stellung schalten. Öt Abbildung 13. AufroIIer-AktivierungsschaIter - Stellung ON (EIN) 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch...
-
Seite 16: Bedruckten Druckmedienkern
OFF-Stellung schalten. Abbildung 14. AufroIIer-AktivierungsschaIter - Stellung OFF (AUS) Den Aufnahmerollen-Freigabehebel in die Stellung 'Free' (Frei) drehen. Die Aufnahmerolle Wird vom Aufroller abgehoben. Abbildung 15. Aufnahmerollen-Freigabehebel Teilname AufnahmeroIIen-FreigabehebeI 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch... - Seite 17 8254E/8264E Drucker abschneiden. Die Aufnahmerolle von Hand drehen, um das restliche Material auf den Materialrollenkern aufzuwickeln. Abbildung 16. Materialrollenkern Teilname Aufnahmerolle Materialrollenkern Die Aufnahmerolle vom Aufroller entfernen. 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch...
- Seite 18 Fester Flansch Materialrollenkern der Aufnahmerolle nehmen. 30 kg-AufroIIer Die Schraube auf dem abnehmbaren Flansch lösen. Abbildung 18. Die Schraube auf dem abnehmbaren Flansch lösen Teilname Abnehmbarer Flansch 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch...
- Seite 19 Auf das Druckmaterial drücken und den beweglichen Flansch von der Aufnahmerolle nehmen. Abbildung 19. Beweglichen Flansch entfernen Teilname Abnehmbarer Flansch Aufnahmerolle Den Materialrollenkern von der Aufnahmerolle nehmen. 8254E / 8264E Color Wide Format Printer 19kg / 30kg Take-up Unit Benutzerhandbuch...
- Seite 20 xerox...
