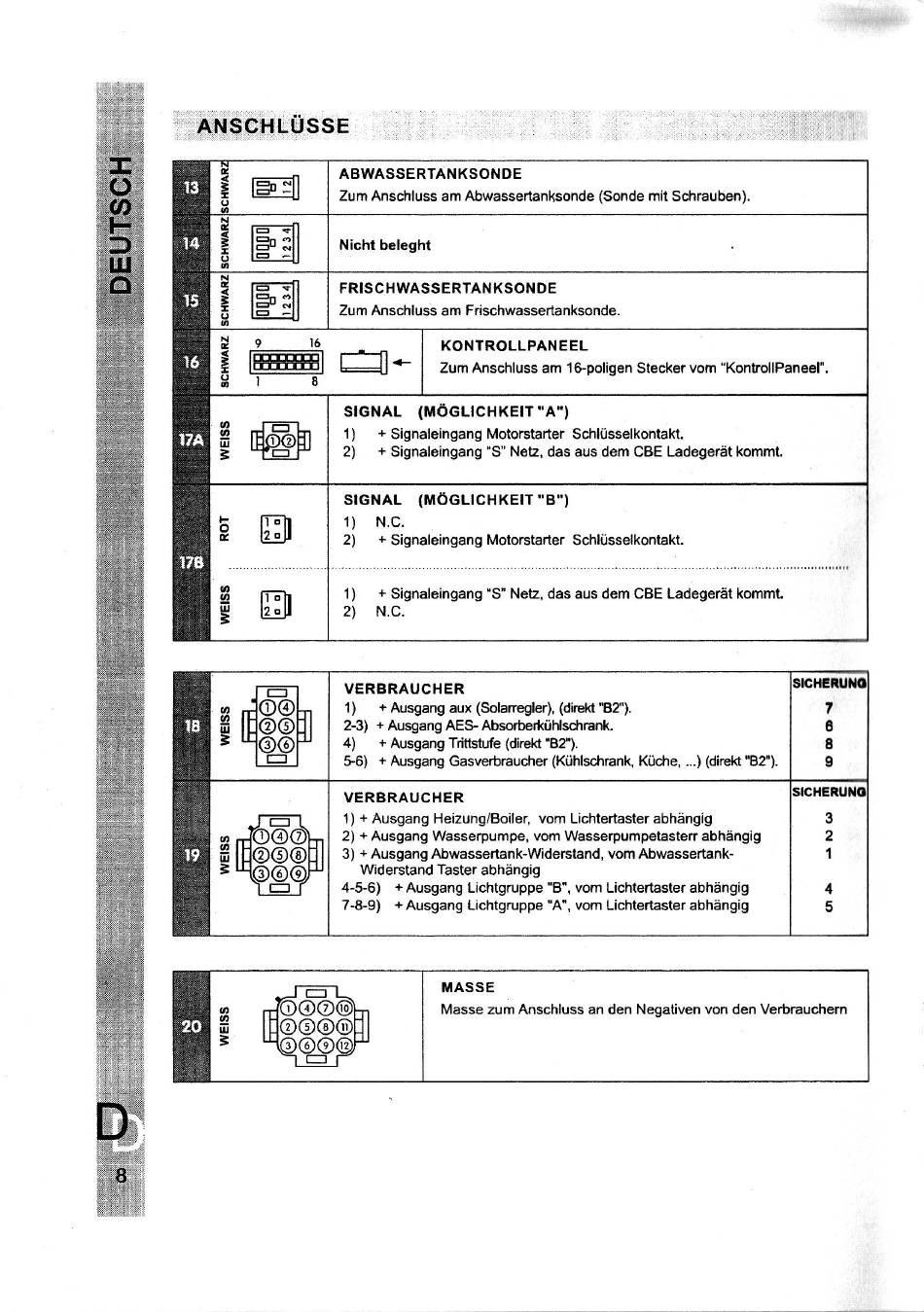

ANSCHLÜSSE
00
LIJ
35
lie
00
00
107
ooo
0000
ABWASSERTANKSONDE
Zum Anschluss am Abwassertanksonde (Sonde mit Schrauben).
Nicht beleght
FRISCHWASSERTANKSONDE
Zum Anschluss am Frischwassertanksonde.
KONTROLLPANEEL
Zum Anschluss am 16-poligen Stecker vom "KontrollPaneel".
8
SIGNAL (MÖGLICHKEIT"A")
1) + Signaleingang Motorstarter Schlüsselkontakt.
2) + Signaleingang "S" Netz. das aus dem CBE Ladegerät kommt.
SIGNAL (MÖGLICHKEIT
1) N.C.
2) + Signaleingang Motorstarter Schlüsselkontakt.
+ Signaleingang "S" Netz, das aus dem CBE Ladegerät kommt.
2) N.C.
VERBRAUCHER
l) + Ausgang aux (Solarregler),
2-3) + Ausgang AES- Absorberkühlschrarü.
4) + Ausgang Trittstufe (direkt "82").
5-6) + Ausgang Gasverbraucher (Kühlschrank, Küche, ...) (drekt "82").
VERBRAUCHER
1) + Ausgang Heizung/Boiler,
2) + Ausgang Wasserpumpe, vom Wasserpumpetasterr abhängig
3) + Ausgang Abwassertank-W1derstand, vom Abwassertank-
Widerstand Taster abhängig
4-5-6) + Ausgang Lichtgruppe
7-8-9) + Ausgang Lichtgruppe "A", vom Lichtertaster abhängig
MASSE
Masse zum Anschluss an den Negativen von den Verbrauchem
3 12
"82").
vom Lichtertaster abhängig
vom Lichtertaster abhängig
SICHERUNO
7
6
8
9
SICH
3
2
4
5
