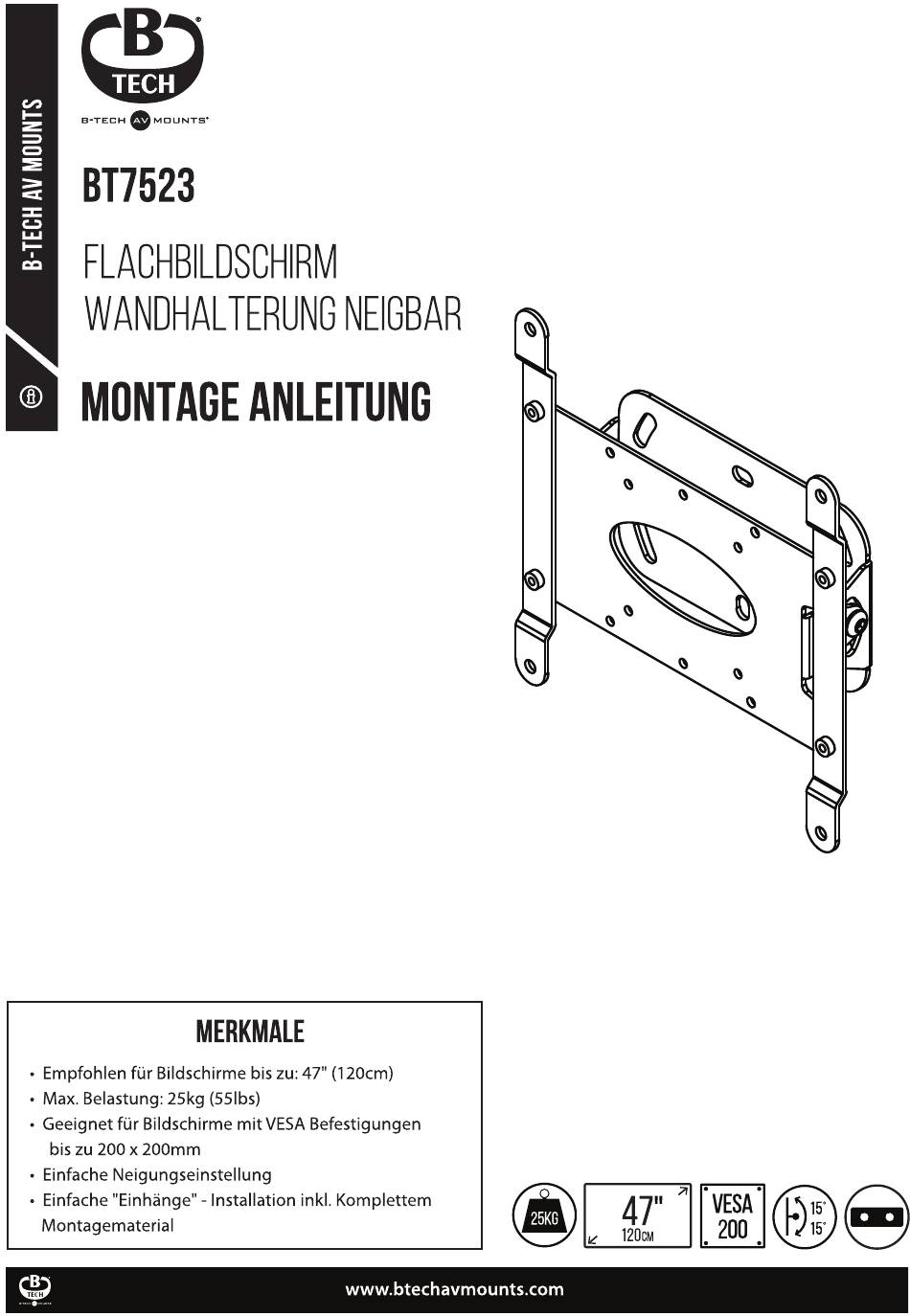

B-Tech BT7523 Montageanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
TECH
M ouNTs•
B-TECH
BT7523
M
FLACHBILDSCHIR
W
MONTAGE ANLEITUNG
MERKMALE
• Empfohlen für Bildschirme bis zu:47" (120cm)
• Max. Belastung: 25kg (551bs)
• Geeignet für Bildschirme mit VESA Befestigungen
bis zu 200 x 200mm
• Einfache Neigungseinstellung
• Einfache "Einhänge" - Installation inkl. Komplettem
Montagematerial
NEIGBAR
www.btechavmounts.com
25KG
120CM
11150
200
loading

Verwandte Anleitungen für B-Tech BT7523

Inhaltszusammenfassung für B-Tech BT7523

  • Seite 1 TECH M ouNTs• B-TECH BT7523 FLACHBILDSCHIR NEIGBAR MONTAGE ANLEITUNG MERKMALE • Empfohlen für Bildschirme bis zu:47" (120cm) • Max. Belastung: 25kg (551bs) • Geeignet für Bildschirme mit VESA Befestigungen bis zu 200 x 200mm • Einfache Neigungseinstellung • Einfache "Einhänge" - Installation inkl. Komplettem...

  • Seite 2: Sicherheitshinweise

    Bitte prüfen Sie sorgfältig, 0b alle Teile laut Bedienungsanleitung vorhanden und in einwandfreiem Zustand sind - defekte Teile dürfen niemals verwendet werden. B-Tech AV Mounts, seine Distributoren und Händler Sind nicht haftbar Oder verantwortlich für Schäden Oder Verletzungen, die durch unsachgemäße Installation, unsachgemäßen Gebrauch Oder Nichtbeachtung...
  • Seite 3 A B-Tech AV Mounts recomenda que a instalaqäo deste produto seja efectuada por um instalador de AV instalador de AV profissional ou outra pessoa devidamente habilitada. A B-Tech AV Mounts e 0s Seusdistribuidores e concessionårios näo säo responsåveis por danos ou Iesöescausados por uma instalaqäo incorrecta.
  • Seite 4 BT1523TEILELISTE FOR ZIJKLINFTI HINWEISE ALIFBEWAHRE TECH...
  • Seite 5 ARTIKEL ARTIKELBEZEICHNUNG MENGE WANDPLATTE INTERFACEPLATTE ADAPTER 12mm INNENSECHSKANTSCHRAUBE METAL UNTERLEGSCHEIBE M4 x 8mm INNENSECHSKANTSCHRAUBE 4AF INBUSSCHLÜSSEL 5AF INBUSSCHLÜSSEL BILDSCHIRM INTERFACE M4 x 12mm INNENSECHSKANTSCHRAUBE M6 x 16mm INNENSECHSKANTSCHRAUBE M6 x 25mm INNENSECHSKANTSCHRAUBE M6 x 12mm ABSTANDHALTER M8 TO M4 ADAPTER M4 UNTERLEGSCHEIBE WANDBEFESTIGUNGS M8 x 50mm...
  • Seite 6 MONTAGEANLEITUNGEN MONTAGE DER WANDPLATTE OWLS i. Befestigen Sie Artikel I an der Wand indem Sie eine der folgenden Methoden verwenden An der Wand a. Ziegel- / Betonwände Nivellierung 10mm Steinbohrer b. Holz- / Fachwerkwände OWLS An der Wand Nivellierung ORTUNGSGERÄ 6m m (Optional) Holzbohrer...
  • Seite 7 MONTAGE DER INTERFACE PLATTE AN BILDSCHIRM Befestigen SieArtikel 2 an die Rückseitedes Bildschirms indem Sieeine der folgenden Methoden verwenden a. Für Bildschirme mit VESA Befestigungen75 x 75mm, 100 x 100mm or 200 x 100mm BILDSCHIRM Hinweis: Verwenden Sie M4-zu-M8-Adapter für Bildschirme mit M8-Befestigungen Bevor SieArtikel 2 an die Rückseitedes Bildschirms anbringen, setzen SieArtikel Ein die Befestigungslöcher des Bildschirms ein...
  • Seite 8 b. Für Bildschirme mit VESA Befestigungen: 200 x 200mm i. Befestigen Sie Artikel 3 an Artikel 2 indem Sie Artikel 6 verwenden. M4 x 8mm INNENSECHSKAN SCHRAUBE ii. Befestigen Sie Artikel 2 an der Rückseite des Bildschirms Hinweis: Für Bildschirme mit M8-Befestigungen verwenden SieArtikel E(siehe Seite 7). Hinweis: Verwenden Sie Artikel...
  • Seite 9 EINHÄNGEN DES BILDSCHIRMS AN WANDPLATTE Hängen SieArtikel 2 an Artikel 1indem SieArtikel 4 verwenden. 12mm INNENSECHSKANTSCHRAUBE Hinweis: Stellen Siesicher,dass Artikel 4 (befestigt an Artikel 2) einen Abstand von ca.5 mm haben muss, damit er sich in Artikel 1einhängen lässt. ca. 5mm WAND WAND BILDSCHIRM...

  • Seite 10: Neigung Einstellen

    Stellen Sie die Neigung ein und fixieren Sie den Bildschirm durch Festziehen von Artikel 4 in seiner Position. OPTIONAL ROHR-MONTAGE BT7850 ROHR BT7052 / BT7841 SCHELLE SYSTEM Der Neigungsbereich BT7523 ist kompatibel mit der System 2-Reihe BT7523 professioneller erhöht sich bei Installationsprodukte Rohrmontage auf +/- 400. BT7523 von B-Tech TECH...
  • Seite 11 BT/523 ABMESSUNGEN R ZUKIJNFTI HINWEISE INTERFACE PLATTE MIT ADAPTERN INTERFACE PLATTE 200mm 214mm 100mm 75mm 100m m 220mm 200mm WANDPLATTE 24 mm 8.5mm 13.5mm 24m m 125mm 170mm 175mm NEIGUNG OHNE ADAPTERARME NEIGUNG MIT ADAPTERARME 98m m 52m m 45mm 78mm 78mm 98m m...
  • Seite 12 BTDE@btechavmounts.com 02023 B-Tech International Design and Manufacturing Ltd. Alle Rechte vorbehalten. B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd. B-Tech AV Mounts und das B-Tech-Logo sind eingetragene Warenzeichen. Alle anderen Marken und Produktnamen sind Marken der jeweiligen Eigentümer.
