Istruzioni per appendere la zanzariera
Elenco dei pezzi di ricambio
C SUPPORTO ZANZARIERE
TUBI*3

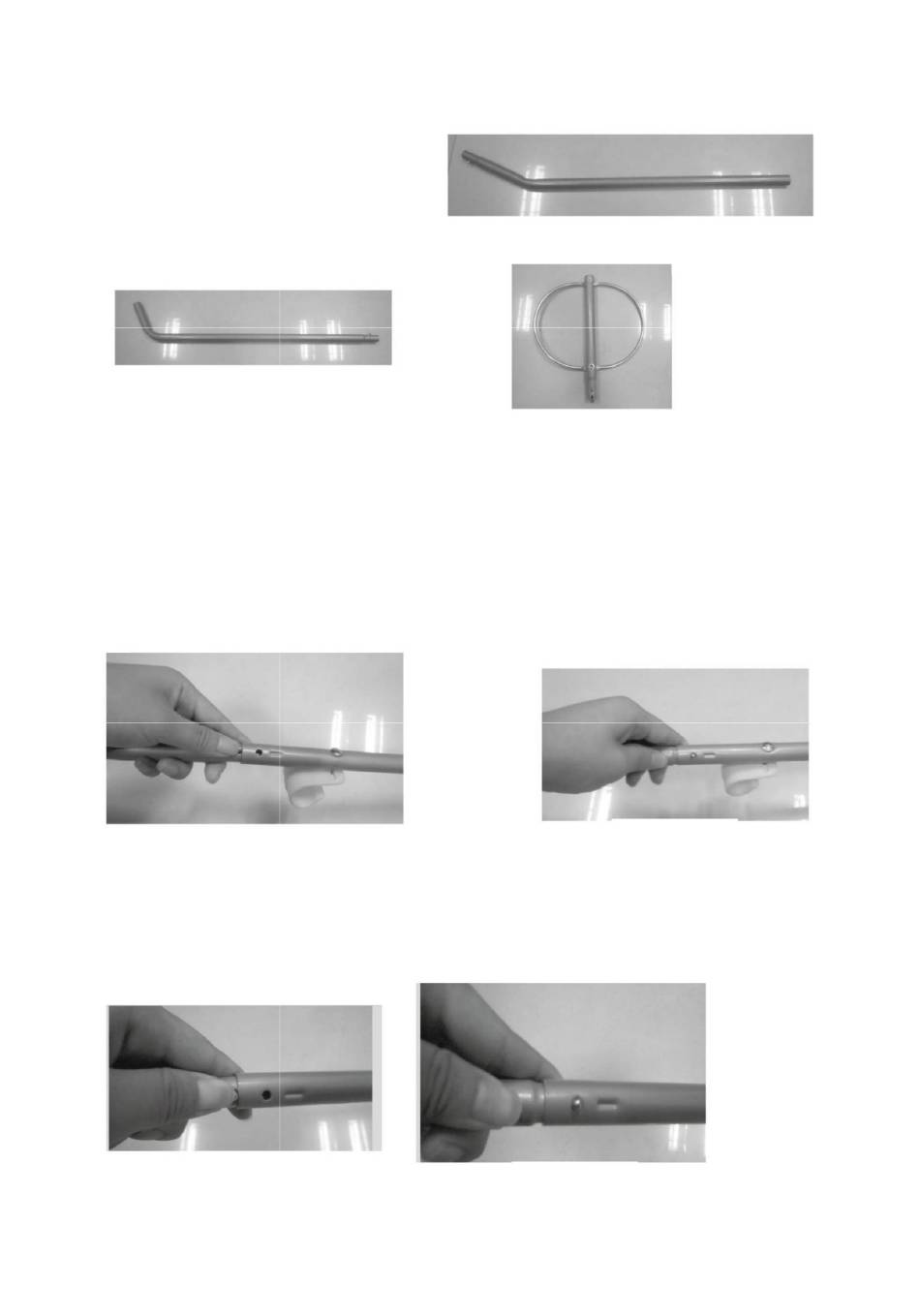

Come assemblare i tubi
2. Collegare il tubo Parte 1 e il tubo Parte 2 come in Fig. 5.
Assicurati di premere la scheggia sul tubo-parte 2 e assicurati che il tubo
può essere unito al tubo parte 1 come Fig.6
1. Collegare il tubo della parte 3 con il tubo finito come mostrato in Fig. 6.
Assicurati di premere la scheggia come in Fig.8
Parte 2
Figura 5
Figura 7
Parte 3
Figura 8
- 16 -
Parte 1
Figura 6
