Spezifikationen; Abstrahlverhalten Und Frequenzgang - Hd M2 Bedienungsanleitung

hd M2 Lautsprecher

Spezifikationen

Modell
Bestellnummer
Prinzip
Bestückung
Impedanz
Abstrahlung (hor x ver)
Frequenzgang (-6 dB)
Sensitivity (1W / 1m)
Belastbarkeit AES / Peak
SPLmax @ 10% THD
Gehäuseausführung
Optionen
Gewicht
Abmessungen (B x H x T)

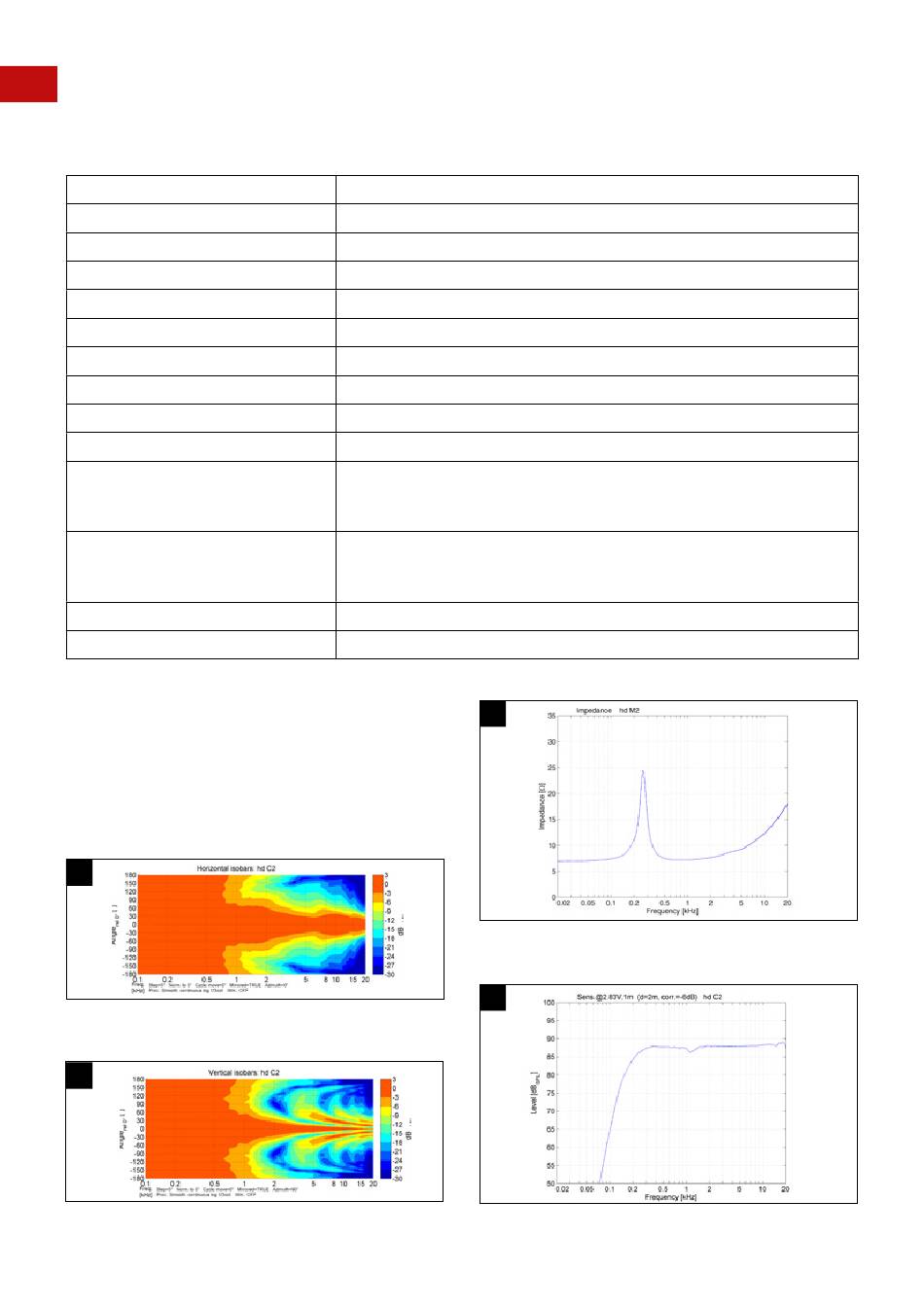

Abstrahlverhalten und Frequenzgang

Die folgenden Grafiken 3 und 4 zeigen die Abstrahl-
winkel eines hd M2 Lautsprechers über die Frequenz
anhand von Schalldruck-Isobaren. Abbildung 5 zeigt
den Impedanzverlauf des Lautsprechers. Abbildung 6
zeigt den Frequenzgang mit DSP Preset des Lautspre-
chers.
3
3. Abbildung – Horizontale Isobaren
4
4. Abbildung – Vertikale Isobaren
Harmonic Design Audiotechnik GmbH
hd M2
40100
Punktschallquelle
2 x 2" Breitbandchassis
8 Ω
100° x 50°
170 Hz - 22 kHz
89 dB
50 / 70 W
113 dB
pulverbeschichtetes Aluminiumprofil schwarz | Stahlgitter mit
Akustikschaum | Klemmterminal innenliegend | Kabeleinlass hinten,
inkl. 2x M6 Mutter
Speakon NL4 (Art. 900109) | 3/8"-Gewinde + NL4 (Art. 900107) |
35 mm Flansch + NL4 (Art. 900857) | RAL-Farbe (Art. 1070) |
Wandhalter | Sonderlänge | Wetterfest | 100V
2 kg
80 x 205 x 78 mm
5
5. Abbildung – Impedanz
6
6. Abbildung – Frequenzgang mit DSP Preset
