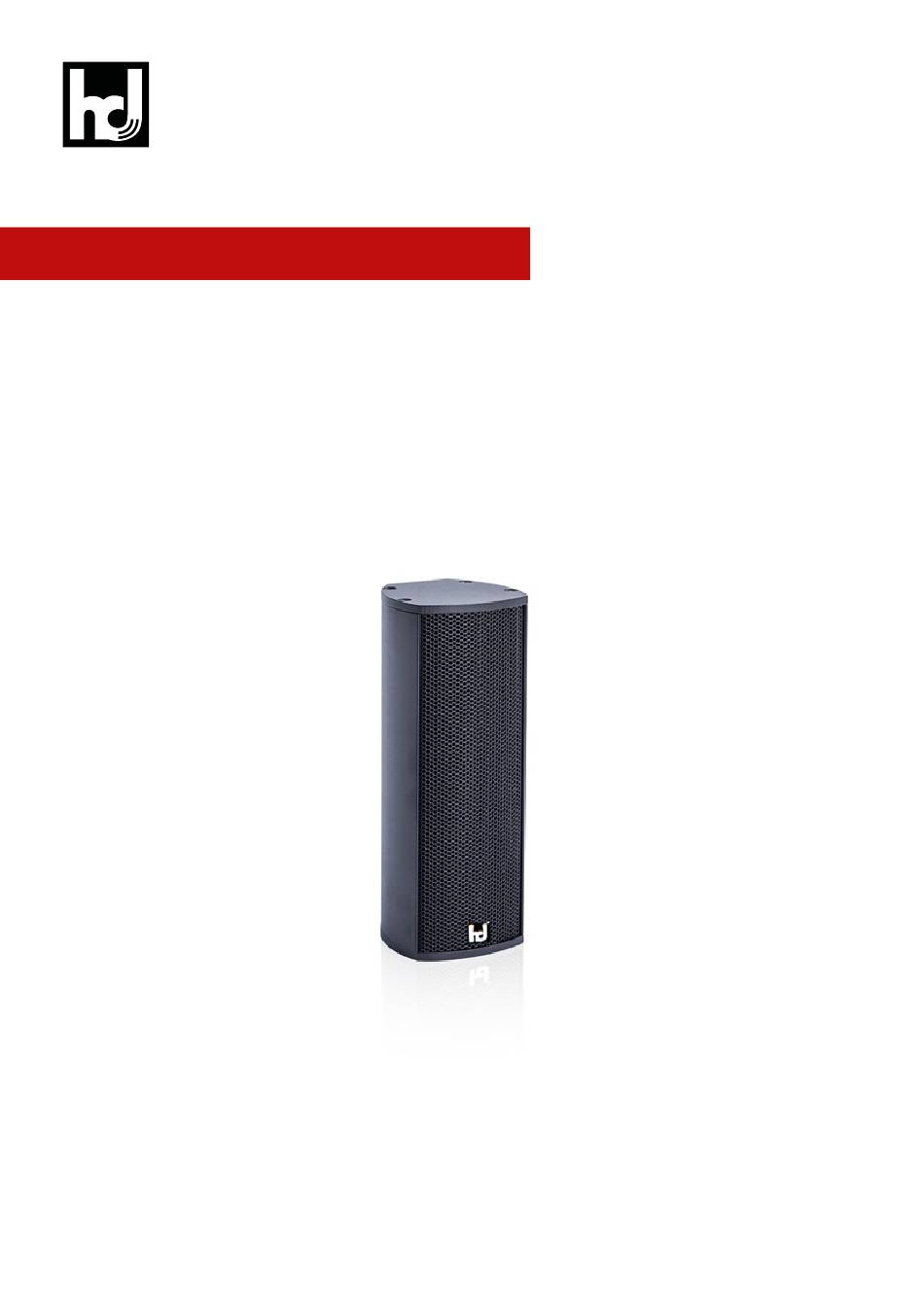

- Seite 1 M2 ® PointSource Stick Harmonic Design Bedienungsanleitung DE Manual_M2_1V0_DE...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch und bewahren Sie diese zusammen mit dem hd M2 Lautsprecher sicher auf. Die jeweils aktuellste Version dieses Dokuments steht auf der Harmonic Design Internetseite zum Download ®... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ..............................4 1.1. Begriffserklärungen ............................5 1.2. Sicherheitshinweise zum Gebrauch ......................... 5 2. hd M2 Lautsprecher ............................6 2.1. Produktbeschreibung ............................6 2.1.1. Bauteile ..............................7 2.1.2. Abmessungen ............................8 2.1.3. Spezifikationen ............................9 2.1.4. Abstrahlverhalten und Frequenzgang ....................9 2.2. -
Seite 4: Einleitung
Einleitung Vielen Dank, dass Sie sich für ein Qualitätsprodukt aus dem Hause Harmonic Design entschieden haben! ® „MADE IN GERMANY“ ist mehr als nur ein Label mit weltweiter Bedeutung. Jedes Bauteil, das den Markennamen Harmonic Design trägt, wird komplett ® im eigenen Haus entwickelt und von unseren hoch- qualifizierten Techniker:innen von Hand montiert. -
Seite 5: Begriffserklärungen
Einleitung Begriffserklärungen ACHTUNG Halten Sie sich niemals in der direkten Umge- Beachten Sie die in dieser Bedienungsanleitung auf- bung von Lautsprechern auf, die mit hohem geführten Sicherheitshinweise, welche wie folgt ge- Pegel betrieben werden. Professionelle Lautspre- kennzeichnet sind: chersysteme sind Lage gesundheits- HINWEIS: Die Nichtbeachtung dieses Sicherheits-... -
Seite 6: Hd M2 Lautsprecher
Nahfeld- oder Sprachanwendungen geeignet ist. Der Betrieb kann über beliebigen Leistungsverstär- ker mit DSP oder über hd Systemverstärker erfolgen und macht den hd M2 zur optimalen Lösung für dezen- trale oder kleine Beschallungsaufgaben wie beispiels- weise in Restaurants, Konferenzräumen oder Theater- häusern. -
Seite 7: Bauteile
M2 Lautsprecher Bauteile 1. Abbildung – Übersicht hd M2 1 Gehäusedeckel 2 Frontgitter mit innenliegenden Akustikschaum 3 Aluminium Gehäuse 4 Logo 5 Bodendeckel 6 8x Schrauben DIN 7982 4,2 x 19 mm 7 T-Nut 8 2x Vierkantmutter mit M6x10 Schraube zur Befesti- gung von Halterungen 9 Kabeleinlass mit Ø... -
Seite 8: Abmessungen
M2 Lautsprecher Abmessungen 2. Abbildung – Abmessungen in mm | Manual_M2_1V0_DE Harmonic Design Audiotechnik GmbH... -
Seite 9: Spezifikationen
80 x 205 x 78 mm Abstrahlverhalten und Frequenzgang Die folgenden Grafiken 3 und 4 zeigen die Abstrahl- winkel eines hd M2 Lautsprechers über die Frequenz anhand von Schalldruck-Isobaren. Abbildung 5 zeigt den Impedanzverlauf des Lautsprechers. Abbildung 6 zeigt den Frequenzgang mit DSP Preset des Lautspre- chers. -
Seite 10: Aufbau
M2 Lautsprecher Aufbau Lautsprecher + Lautsprecher – Der hd M2 Lautsprecher ist für den stehenden und 1– 2– hängenden, vertikalen und horizontalen Betrieb kons- truiert. Hierfür gibt es bei Harmonic Design verschie- ® Klemme + – n.a. n.a. denes Zubehör, um den Lautsprecher sicher zu befes- tigen. -
Seite 11: Anschluss Bei Festinstallation Von Säulenlautsprechern
M2 Lautsprecher Anschluss bei Festinstallation von Säulen- lautsprechern Der Lautsprecher verfügt über einen Kabeleinlass mit 8 mm Durchmesser auf der Gehäuserückseite. Dieser befindet sich innerhalb der T-Nut unten, rückseitig des Logos. Dieser dient zum unsichtbaren Anschluss von festinstallierten Lautsprechern in der Wandmontage. -
Seite 12: Betrieb
M2 Lautsprecher Betrieb Lautsprecher der hd M-Serie können ausschließlich von Harmonic Design zur Verfügung gestellten Presets und ® spezifizierten Systemverstärkern betrieben werden. HINWEIS Vergewissern Sie sich, dass das passende Preset geladen wurde, bevor Sie den Lautsprecher mit der DSP Endstufe verbinden. Die Verwendung eines falschen, nicht aktuellem bzw. -
Seite 13: Halterungen Und Montage
M2 Lautsprecher Halterungen und Montage ACHTUNG Achten Sie bei der Montage der Wandhalterung und dessen Wandbefestigungsplatte auf eine aus- reichende Tragfähigkeit der Wand/Decke und deren Beschaffenheit. Beachten Sie die Montageanleitung des Herstellers. Halten Sie gegebenenfalls Rück- sprache mit einem Statiker oder Bauspezialisten um weitere Informationen zur Tragfestigkeit zu erlan- gen. -
Seite 14: Montage Wandhalterung Kugelgelenk
M2 Lautsprecher Montage Wandhalterung Kugelgelenk Zur Befestigung des Lautsprechers an einer Wand mit- hilfe des Kugelgelenk Wandhalters verwenden Sie aus- schließlich das mitgelieferte Zubehör und gehen wie folgt vor: Benötigtes Werkzeug: • Kreuzschlitz-Schraubendreher (Philips #PH2) 15. Abbildung – Übersicht Bauteile Kugelgelenk... - Seite 15 M2 Lautsprecher 1. Lösen Sie die M6 Schrauben auf der Rückseite des Lautsprechers und befestigen Sie die Montage- platte (Bauteil 5) damit in der Mitte des Lautspre- chers. 2. Wählen Sie die Orientierung des Kugelgelenks (Bau- teil 4), sodass es zu Ihrer Anwendung passt und be- festigen Sie mit der mitgelieferten Schraube M6 x 12 (Bauteil 6) das Kugelgelenk.
-
Seite 16: Montage Von Wandhalterungen Bei Säulenlautsprechern
M2 Lautsprecher Montage von Wandhalterungen bei Säulen- lautsprechern Der Lautsprecher verfügt über eine durchgängige T-Nut auf der Rückseite. Diese dient zur Montage von verschiedenen Wandhalterungen. Nutzen Sie dazu die mitgelieferten M6 Vierkantmuttern und M6 x 10 Schrauben. Sollten diese ab Werk nicht bereits in die T-Nut eingesetzt sein, können Sie diese wie nachfol-... -
Seite 17: Zubehör
M2 Lautsprecher Zubehör Option gegen Umwelteinflüsse Viele Harmonic Design Lautsprecher können werks- ® seitig bei Bestellung zusätzlich gegen Umwelteinflüs- se geschützt werden. Hierbei werden alle Teile gegen Korrosion geschützt. Das Säulenlautsprecher-Gehäu- se wird in diesem Fall komplett abgedichtet und mit einem 2 m langen, fest verkabelten Anschlusskabel versehen. -
Seite 18: Anschluss Von Säulenlautsprechern Mit 100V-Übertrager
M2 Lautsprecher Anschluss von Säulenlautsprechern mit 100V-Übertrager Der Lautsprecher verfügt über einen Kabeleinlass mit 8 mm Durchmesser auf der Gehäuserückseite. Dieser befindet sich innerhalb der T-Nut unten, rückseitig des Logos. Dieser dient zum unsichtbaren Anschluss von festinstallierten Lautsprechern in der Wandmon- tage. -
Seite 19: Sonstiges
Sonstiges Transport und Lagerung Alle Produkte der Harmonic Design sind Werkzeuge ® für den täglichen Einsatz und entsprechend robust ge- fertigt. Sie sollten jedoch einige Gesichtspunkte be- achten: HINWEIS Wie bei allen Arten von elektronischem Gerät muss unbedingt das Entstehen von Kondenswasser ver- mieden werden, d.h. -
Seite 20: Herstellererklärung
Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit Harmonic Design in Verbindung. ® EG-Konformitätserklärung (CE-Zeichen) Diese Erklärung gilt für hd M2 des Herstellers Harmonic Design ® Eingeschlossen sind alle Produktvarianten, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen baulichen oder elektrome- chanischen Modifikationen erfahren haben. - Seite 21 Notizen Harmonic Design Audiotechnik GmbH Manual_M2_1V0_DE |...
- Seite 22 Notizen | Manual_M2_1V0_DE Harmonic Design Audiotechnik GmbH...
- Seite 23 Notizen Harmonic Design Audiotechnik GmbH Manual_M2_1V0_DE |...
- Seite 24 Harmonic Design Engineered Audiotechnik GmbH Made In Germany Rudolf-Diesel-Straße 11 DE-74382 Neckarwestheim + 49 (0) 7133 / 900 8617 info@harmonic-design.com www.harmonic-design.com Harmonic Design Manual_M2_1V0_DE 01/2023 © Harmonic Design Audiotechnik GmbH...
