hd M2 Lautsprecher
Montage von Wandhalterungen bei Säulen-
lautsprechern
Der Lautsprecher verfügt über eine durchgängige
T-Nut auf der Rückseite. Diese dient zur Montage von
verschiedenen Wandhalterungen. Nutzen Sie dazu
die mitgelieferten M6 Vierkantmuttern und M6 x 10
Schrauben. Sollten diese ab Werk nicht bereits in die
T-Nut eingesetzt sein, können Sie diese wie nachfol-
gend beschrieben einsetzen. Legen Sie den Lautspre-
cher auf eine ebene Fläche, um an die Schrauben des
Bodendeckels unterhalb des Logos zu kommen.
Benötigtes Werkzeug
• Kreuzschlitz-Schraubendreher (Philips #PH2)
1. Entfernen Sie drei Schrauben am unteren Deckel
und bewahren Sie diese gut auf.
2. Lösen Sie die vierte Schraube, so dass der Boden-
deckel zur Seite geschwenkt werden kann.
3. Führen Sie nun mindestens zwei Vierkantmuttern
oder den mitgelieferten Slider in die T-Nut ein.
4. Schwenken Sie den Bodendeckel wieder in die Aus-
gangsposition, so dass sich alle Schraublöcher über-
decken.
5. Schrauben Sie nun die drei Schrauben wieder in die
vorgesehenen Senkungen des Bodendeckels und
ziehen diese handfest. Anschließend ziehen Sie die
vierte Schraube ebenfalls handfest.
Der Lautsprecher ist nun für das Anbringen von Wand-
halterungen vorbereitet.
| Manual_M2_1V0_DE
16
21

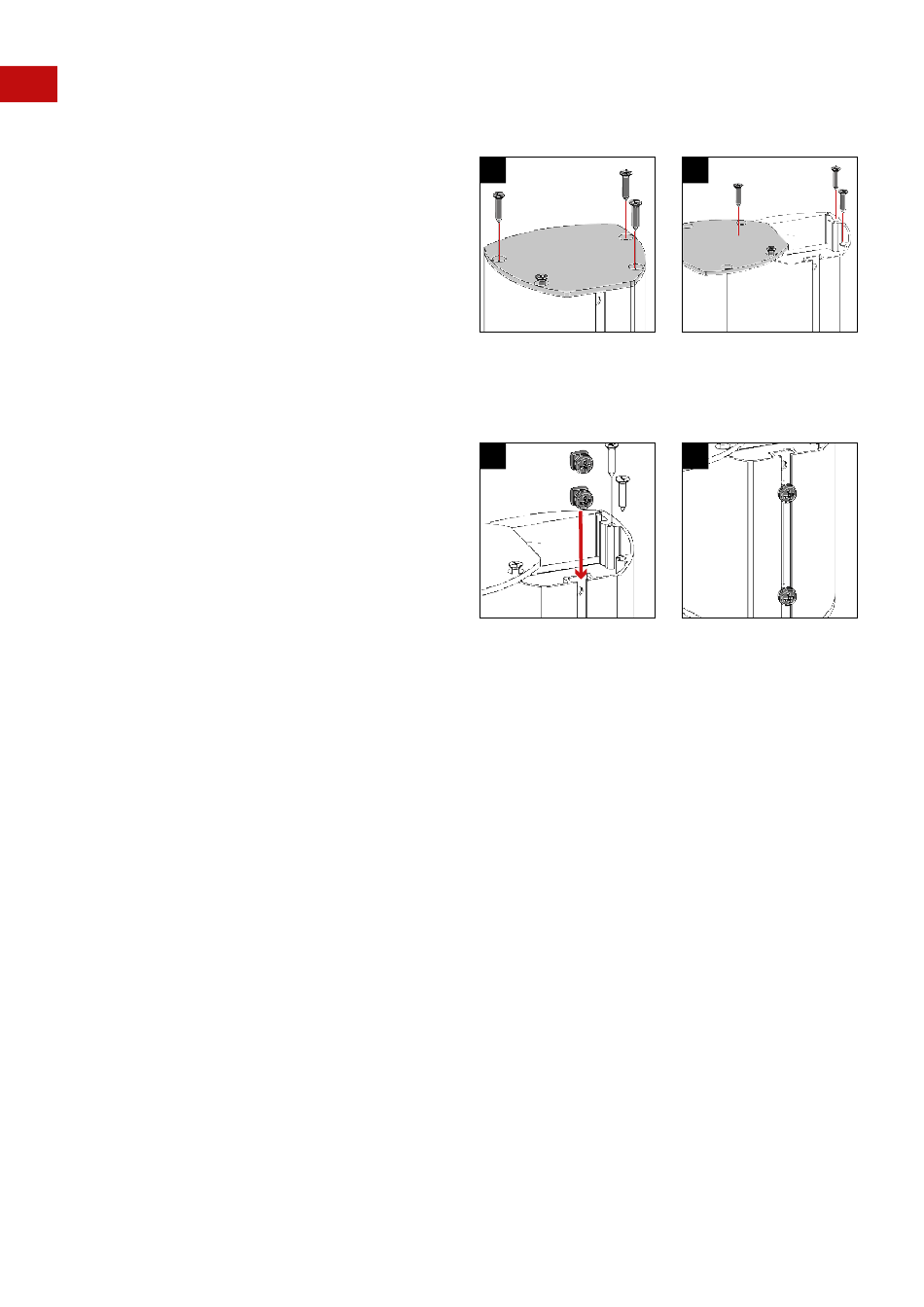

21. Abbildung – Lösen der Schrauben vom Boden-
deckel
22. Abbildung – Bodendeckel aufschwenken
23
23. Abbildung – Einführen der Vierkantmuttern in die
T-Nut
24. Abbildung – Platzieren der Vierkantmuttern in der
T-Nut
